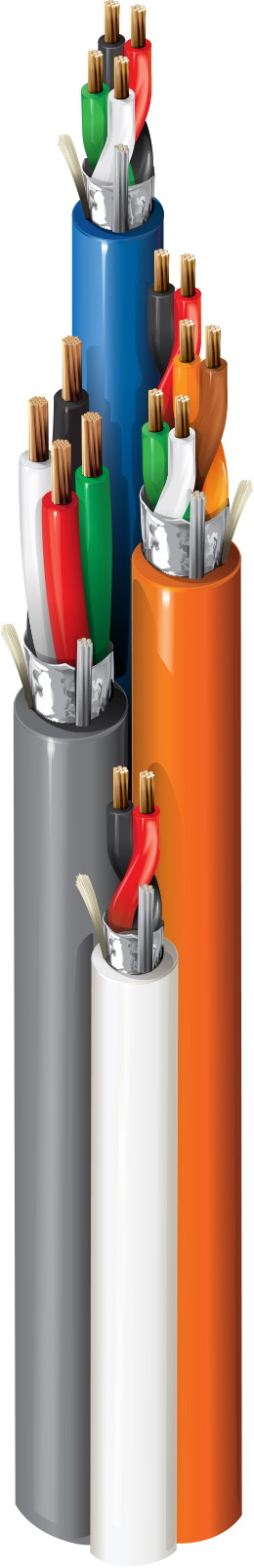

Produktnummer: 558ALY

Zugangskontrolle, 16c (#22-3pr, #18-4c, #22-6c), Geschirmt, LSZH Banana Peel®, CMG-LS

Câble de commande d'accès, colonne montante-CMR, paires 3-22 AWG, conducteurs 4-18 AWG, conducteurs 4-22 AWG, conduceurs 2-22 AWG, tous les conducteurs sont en cuivre brut câblé avec isolation en polyoléfine, Chaque câble est doté d'un blindage Beldfoil® et d'une gaine LSZH, Banana Peel® sans surgainage

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
558ALY
  • 558ALY
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Zugangskontrolle, Sicherheitssystem, Steuerungen mit begrenzter Leistung

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Element Description Element No. of Elements Size Stranding Material
Card Reader Pair(s) 3 22 AWG 7x30 TC - Tinned Copper
Door Contact Conductor(s) 2 22 AWG 7x30 TC - Tinned Copper
REX/Spare Conductor(s) 4 22 AWG 7x30 TC - Tinned Copper
Lock Power Conductor(s) 4 18 AWG 7x26 BC - Bare Copper

Isolierung

Element Description Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Card Reader Pair(s) PP - Polypropylene 0.0085 in (0.22 mm) 0.046 in (1.2 mm) Black & Red, White & Green, Brown & Orange
Door Contact Conductor(s) PP - Polypropylene 0.0085 in (0.22 mm) 0.046 in (1.2 mm) Black, Red
REX/Spare Conductor(s) PP - Polypropylene 0.0085 in (0.22 mm) 0.046 in (1.2 mm) Black, Red, White, Green
Lock Power Conductor(s) PO - Polyolefin 0.0085 in (0.22 mm) 0.062 in (1.6 mm)

Innenabschirmung

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
REX/Spare Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (19x34) TC
Lock Power Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

Innere Ummantelung

Element Description Element Material Nom. Thickness Nom. Diameter Ripcord Color
Card Reader Pair(s) LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.035 in (0.89 mm) 0.252 in (6.40 mm) Yes Orange
Door Contact Conductor(s) LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.035 in (0.89 mm) 0.165 in (4.19 mm) Yes White
REX/Spare Conductor(s) LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.035 in (0.89 mm) 0.233 in (5.92 mm) Yes Blue
Lock Power Conductor(s) LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.035 in (0.89 mm) 0.233 in (5.92 mm) Yes Gray

Äußere Ummantelung

Nom. Diameter
0.493 in (12.5 mm)

Äußere Ummantelung1 Anmerkungen zur Tabelle

Banana Peel®

Gesamtdurchmesser des Kabels (Nennwert)

0,493 Zoll (12,5 mm)

Elektrik

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Pair(s) 16.3 Ohm/1000ft 13.9 Ohm/1000ft (45.6 Ohm/km) 23 pF/ft (75 pF/m) 41 pF/ft (130 pF/m) 4.2 Amps per Conductor @ 25°C
Door Contact Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 16.1 Ohm/1000ft (52.8 Ohm/km) 36 pF/ft (120 pF/m) 65 pF/ft (210 pF/m) 6 Amps per Conductor at 25ºC
REX/Spare Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 16.1 Ohm/1000ft (52.8 Ohm/km) 23 pF/ft (75 pF/m) 41 pF/ft (130 pF/m) 10.5 Amps per Conductor at 25ºC
Lock Power Conductor(s) 6.5 Ohm/1000ft (21 Ohm/km) 7.3 Ohm/1000ft (24 Ohm/km) 30 pF/ft (98 pF/m) 54 pF/ft (180 pF/m) 11.2 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
105°C -20°C to +105°C

Biegeradius

Stationary Min. Installation Min.
4.93 in (125 mm) 4.93 in (125 mm)

Maximale Zugspannung

200 lbs (91 kg)

Gewicht Kabelgebinde

153 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Nachhaltigkeit

Produktlinse™, Umweltproduktdeklaration (EPD) verfügbar

Entflammbarkeit/Brandverhalten

UL 1685 FT4, begrenzte Rauchentwicklung, FT4

​​​​​​​CPR-Compliance

CPR-Euroklasse: Dca-s1,d1,a1

NEC/UL-Compliance

Artikel 800, CMG-LS

CEC/C(UL)-Compliance

CMG-LS

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

658AFS

Keine Plenum-Nummer

558ALY

Anmerkungen

Installation in kalter Umgebung: Bei der Installation von Kabeln, die bei einer Umgebungstemperatur von 32 Grad Fahrenheit (0 Grad Celsius) oder weniger gelagert wurden, empfiehlt Belden, das Kabel vor der Trennung der einzelnen Kabelstränge für 12 Stunden bei Raumtemperatur zu konditionieren.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.192 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.192 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr.
558ALY 0001000
