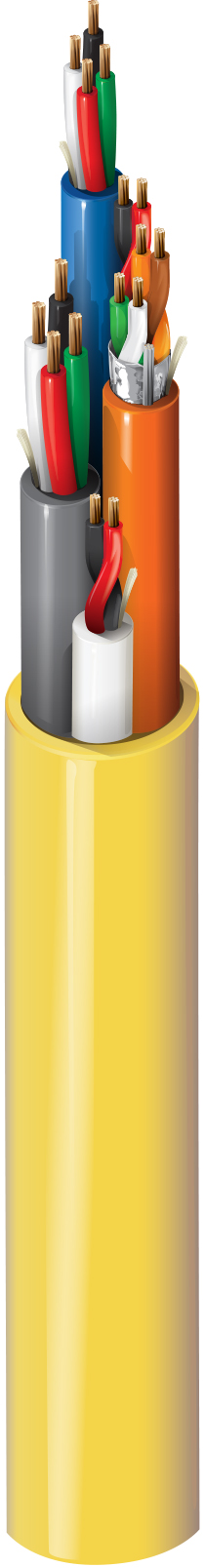

Produktnummer: 558AMJ

Zutrittskontrolle, 16c (#22-3pr, #18-4c, #22-4c, #22-2c), Nur Kartenleserpaare abgeschirmt, Außenhülle, CMR)

Zugangskontrollkabel, Riser-CMR, 3–22 AWG-Paare, 4–18 AWG-Leiter, 4–22 AWG-Leiter, 2–22 AWG-Leiter, Alle Leiter aus blankem Kupferlitzen mit Polyolefin-Isolierung, Nur Kartenleserpaare haben eine Beldfoil®-Gesamtabschirmung und PVC-Ummantelung, PVC-Gesamtmantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
558AMJ
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Zugangskontrolle, Sicherheitssystem, Steuerungen mit begrenzter Leistung

Leiter

Element Description Element No. of Elements Size Stranding Material
Card Reader Pair(s) 3 22 AWG 7x30 BC - Bare Copper
Door Contact Conductor(s) 2 22 AWG 7x30 BC - Bare Copper
REX/Spare Conductor(s) 4 22 AWG 7x30 BC - Bare Copper
Lock Power Conductor(s) 4 18 AWG 7x26 BC - Bare Copper

Isolierung

Element Description Element Material Color Code
Card Reader Pair(s) PP - Polypropylene Black & Red, White & Green, Brown & Orange
Door Contact Conductor(s) PP - Polypropylene Black, Red
REX/Spare Conductor(s) PP - Polypropylene Black, Red, White, Green
Lock Power Conductor(s) PP - Polypropylene

Innenabschirmung

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) No Shield
REX/Spare Conductor(s) No Shield
Lock Power Conductor(s) No Shield

Innere Ummantelung

Element Description Element Material Nom. Diameter Ripcord Color
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.211 in (5.36 mm) Yes Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.123 in (3.12 mm) Yes White
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.141 in (3.58 mm) Yes Blue
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.184 in (4.67 mm) Yes Gray

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.469 in (11.9 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,469 Zoll (11,9 mm)

Elektrik

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Pair(s) 16.3 Ohm/1000ft (53.5 Ohm/km) 14.9 Ohm/1000ft (48.9 Ohm/km) 24 pF/ft (79 pF/m) 43.25 pF/ft (141.9 pF/m) 2 Amps per Conductor at 25ºC
Door Contact Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 17 pF/ft (56 pF/m) 2.2 Amps per Conductor at 25ºC
REX/Spare Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 17 pF/ft (56 pF/m) 2.2 Amps per Conductor at 25ºC
Lock Power Conductor(s) 6.5 Ohm/1000ft (21 Ohm/km) 22 pF/ft (72 pF/m) 4 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (UL CMR)

Temperatur

Operating
-5°C to +75°C

Maximale Zugspannung

200 lbs (91 kg)

Gewicht Kabelgebinde

104 lbs/1000ft (155 kg/km)

Umweltverträglichkeit

Innen – Riser, innen

Entflammbarkeit/Brandverhalten

UL1666 Riser

NEC/UL-Compliance

Artikel 800, CMR

CEC/C(UL)-Compliance

CMR

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

658AMJ
