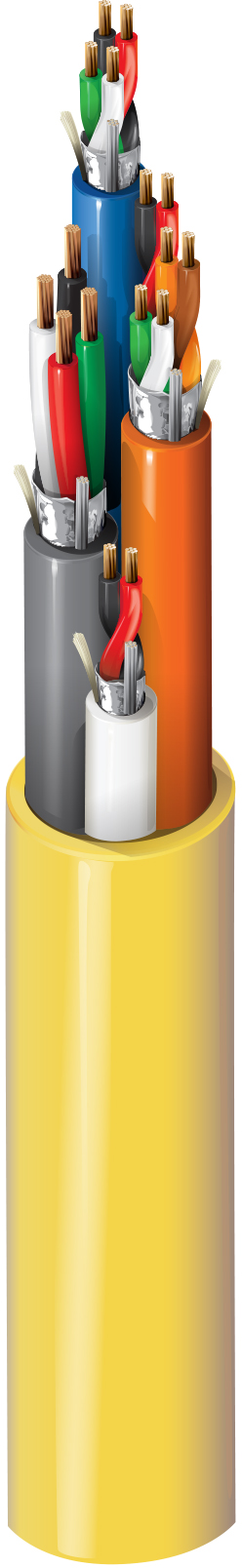

Produktnummer: 638AFJ

Zugangskontrolle, 16c (#18-3pr, #16-4c, #18-6c), geschirmt, Außenmantel, CMP

Zugangskontrollkabel, Plenum-CMP, 3-18 AWG-Paare, 4-16 AWG-Leiter, 4-18 AWG-Leiter, 2-18 AWG-Leiter, alle Leiter aus blankem Kupfer mit Flamarrest-Isolierung®, jedes Kabel hat eine komplette Beldfoil-Abschirmung® und Flamarrest-Ummantelung®, eine komplette Flamarrest-Ummantelung®

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
638AFJ
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Zugangskontrolle, Sicherheitssystem, Steuerungen mit begrenzter Leistung

Leiter

Element Description Element No. of Elements Size Stranding Material
Card Reader Pair(s) 3 18 AWG 7x26 BC - Bare Copper
Door Contact Conductor(s) 2 18 AWG 7x26 BC - Bare Copper
REX/Spare Conductor(s) 4 18 AWG 7x26 BC - Bare Copper
Lock Power Conductor(s) 4 16 AWG 19x29 BC - Bare Copper

Isolierung

Element Description Element Material Nom. Insulation Diameter Color Code
Card Reader Pair(s) PVC - Polyvinyl Chloride Black & Red, White & Green, Brown & Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride Black, Red
REX/Spare Conductor(s) PVC - Polyvinyl Chloride Black, Red, White, Green
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.075 in (1.9 mm)

Innenabschirmung

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
REX/Spare Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Lock Power Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Innere Ummantelung

Element Description Element Material Nom. Diameter Ripcord Color
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.288 in (7.32 mm) Yes Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.168 in (4.27 mm) Yes White
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.197 in (5.00 mm) Yes Blue
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.224 in (5.69 mm) Yes Gray

Äußere Ummantelung

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.582 in (14.8 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,582 Zoll (14,8 mm)

Elektrik

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Pair(s) 6.6 Ohm/1000ft (22 Ohm/km) 13.1 Ohm/1000ft (43.0 Ohm/km) 40 pF/ft (130 pF/m) 72 pF/ft (240 pF/m) 4 Amps per Conductor at 25ºC
Door Contact Conductor(s) 6.6 Ohm/1000ft (22 Ohm/km) 16.7 Ohm/1000ft (54.8 Ohm/km) 70 pF/ft (230 pF/m) 126 pF/ft (413 pF/m) 4 Amps per Conductor at 25ºC
REX/Spare Conductor(s) 6.6 Ohm/1000ft (22 Ohm/km) 15.9 Ohm/1000ft (52.2 Ohm/km) 42 pF/ft (140 pF/m) 76 pF/ft (250 pF/m) 4 Amps per Conductor at 25ºC
Lock Power Conductor(s) 4 Ohm/1000ft (13 Ohm/km) 15.9 Ohm/1000ft (52.2 Ohm/km) 45 pF/ft (150 pF/m) 81 pF/ft (270 pF/m) 5 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (UL CMP)

Temperatur

Operating
0°C to +75°C

Maximale Zugspannung

253 lbs (115 kg)

Gewicht Kabelgebinde

181 lbs/1000ft (269 kg/km)

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

538AFJ

Aktualisierung und Überarbeitung

Revisionsnummer: 0.108 Revisionsdatum: 05-31-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.108 Revisionsdatum: 05-31-2024
