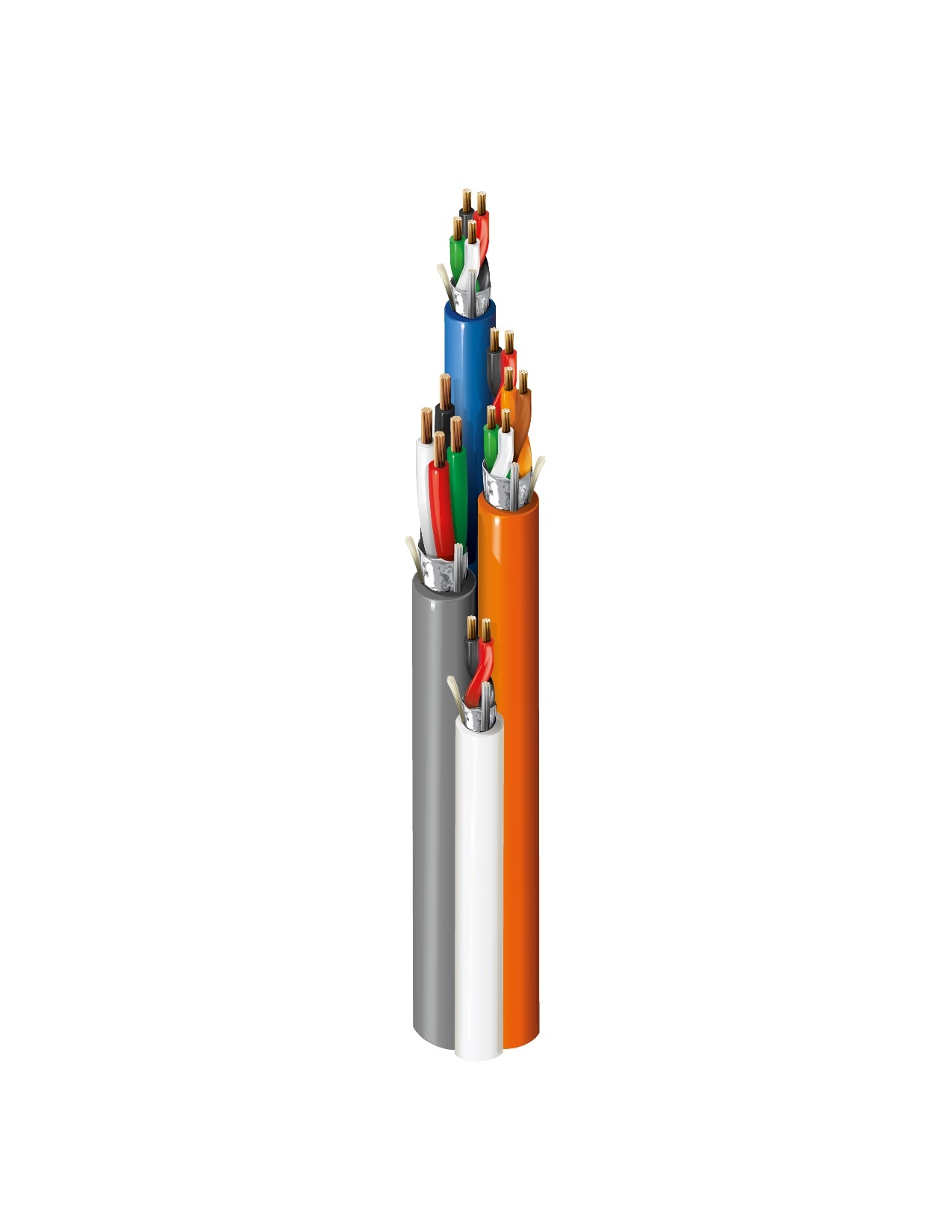

Produktnummer: 638AFS

Zugangskontrolle, 16c (#18-3pr, #16-4c, #18-6c), Geschirmt, Banana Peel®, CMP

Zugangskontrollkabel, Plenum-CMP, 3–18 AWG-Paare, 4–16 AWG-Leiter, 4–18 AWG-Leiter, 2–18 AWG-Leiter, Alle Leiter aus blankem Kupferlitzen mit Flamarrest®-Isolierung, Jedes Kabel hat eine Beldfoil®-Gesamtabschirmung und einen Flamarrest®-Mantel, Banana Peel® ohne Gesamtmantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
638AFS
  • 638AFS
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Zugangskontrolle, Sicherheitssystem, Steuerungen mit begrenzter Leistung

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Element Description Element No. of Elements Size Stranding Material
Card Reader Pair(s) 3 18 AWG 7x26 BC - Bare Copper
Door Contact Conductor(s) 2 18 AWG 7x26 BC - Bare Copper
REX/Spare Conductor(s) 4 18 AWG 7x26 BC - Bare Copper
Lock Power Conductor(s) 4 16 AWG 19x29 BC - Bare Copper

Isolierung

Element Description Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.063 in (1.6 mm) Black & Red, White & Green, Brown & Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.063 in (1.6 mm) Black, Red
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.063 in (1.6 mm) Black, Red, White, Green
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.075 in (1.9 mm)

Innenabschirmung

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
REX/Spare Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Lock Power Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Innere Ummantelung

Element Description Element Material Nom. Thickness Nom. Diameter Ripcord Color
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.288 in (7.32 mm) Yes Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.166 in (4.22 mm) Yes White
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.222 in (5.64 mm) Yes Blue
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.222 in (5.64 mm) Yes Gray

Äußere Ummantelung

Material
No Jacket

Äußere Ummantelung1 Anmerkungen zur Tabelle

Banana Peel®

Gesamtdurchmesser des Kabels (Nennwert)

0,542 Zoll (13,8 mm)

Elektrik

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Pair(s) 6.6 Ohm/1000ft 13.1 Ohm/1000ft (43.0 Ohm/km) 40 pF/ft (130 pF/m) 72 pF/ft (240 pF/m) 9.8 Amps per conductor @ 25°C
Door Contact Conductor(s) 6.6 Ohm/1000ft (22 Ohm/km) 16.7 Ohm/1000ft (54.8 Ohm/km) 70 pF/ft (230 pF/m) 126 pF/ft (413 pF/m) 14 Amps per Conductor at 25ºC
REX/Spare Conductor(s) 6.6 Ohm/1000ft (22 Ohm/km) 15.9 Ohm/1000ft (52.2 Ohm/km) 42 pF/ft (140 pF/m) 76 pF/ft (250 pF/m) 11.2 Amps per Conductor at 25ºC
Lock Power Conductor(s) 4 Ohm/1000ft (13 Ohm/km) 15.9 Ohm/1000ft (52.2 Ohm/km) 45 pF/ft (150 pF/m) 81 pF/ft (270 pF/m) 14.4 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
75°C 0°C to +75°C

Biegeradius

Stationary Min. Installation Min.
5.42 in (138 mm) 5.42 in (138 mm)

Maximale Zugspannung

428 lbs (194 kg)

Gewicht Kabelgebinde

157 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Nachhaltigkeit

Produktlinse™, Umweltproduktdeklaration (EPD) verfügbar

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

538AFS

Anmerkungen

Installation in kalter Umgebung: Bei der Installation von Kabeln, die bei einer Umgebungstemperatur von 32 Grad Fahrenheit (0 Grad Celsius) oder weniger gelagert wurden, empfiehlt Belden, das Kabel vor der Trennung der einzelnen Kabelstränge für 12 Stunden bei Raumtemperatur zu konditionieren.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.497 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.497 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
638AFS 0001000 Orange, Weiß, Blau, Grau Rolle 1.000 ft 612825176534 C
