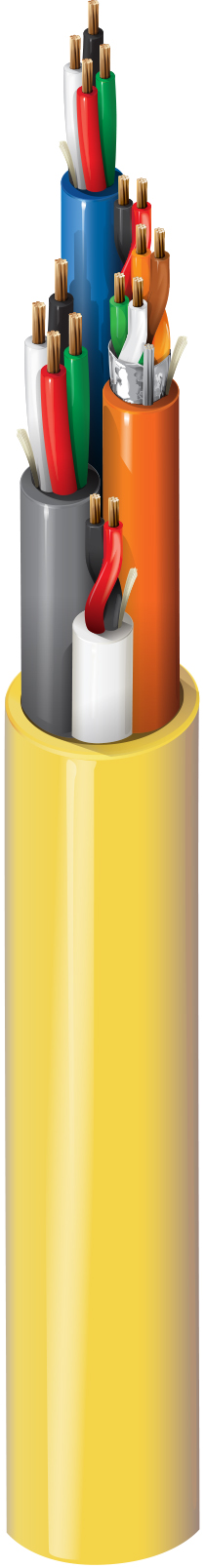

Zugangskontrollkabel, Plenum-CMP, 3–18 AWG-Paare, 4–16 AWG-Leiter, 4–18 AWG-Leiter, 2–18 AWG-Leiter, Alle Leiter aus blankem Kupferlitzen mit Flamarrest®-Isolierung, Nur Kartenleserpaare haben eine Beldfoil®-Gesamtabschirmung und Flamarrest®-Ummantelung, Flamarrest®-Gesamtmantel

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Zugangskontrolle, Sicherheitssystem, Steuerungen mit begrenzter Leistung

Konstruktionsmerkmale

Leiter

Element Description	Element	No. of Elements	Size	Stranding	Material
Card Reader	Pair(s)	3	18 AWG	7x26	BC - Bare Copper
Door Contact	Conductor(s)	2	18 AWG	7x26	BC - Bare Copper
REX/Spare	Conductor(s)	4	18 AWG	7x26	BC - Bare Copper
Lock Power	Conductor(s)	4	16 AWG	19x29	BC - Bare Copper

Isolierung

Element Description	Element	Material	Nom. Insulation Diameter	Color Code
Card Reader	Pair(s)	PVC - Polyvinyl Chloride		Black & Red, White & Green, Brown & Orange
Door Contact	Conductor(s)	PVC - Polyvinyl Chloride		Black, Red
REX/Spare	Conductor(s)	PVC - Polyvinyl Chloride		Black, Red, White, Green
Lock Power	Conductor(s)	PVC - Polyvinyl Chloride	0.075 in (1.9 mm)

Innenabschirmung

Element Description	Element	Shield Type	Material	Coverage	Drainwire Type
Card Reader	Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Door Contact	Conductor(s)	No Shield
REX/Spare	Conductor(s)	No Shield
Lock Power	Conductor(s)	No Shield

Innere Ummantelung

Element Description	Element	Material	Nom. Diameter	Ripcord	Color
Card Reader	Pair(s)	PVC - Polyvinyl Chloride	0.288 in (7.32 mm)	Yes	Orange
Door Contact	Conductor(s)	PVC - Polyvinyl Chloride	0.154 in (3.91 mm)	Yes	White
REX/Spare	Conductor(s)	PVC - Polyvinyl Chloride	0.180 in (4.57 mm)	Yes	Blue
Lock Power	Conductor(s)	PVC - Polyvinyl Chloride	0.206 in (5.23 mm)	Yes	Gray

Äußere Ummantelung

Material	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.548 in (13.9 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	0,548 Zoll (13,9 mm)

Elektrische Kenndaten

Elektrik

Element Description	Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Max. Current
Card Reader	Pair(s)	6.6 Ohm/1000ft (22 Ohm/km)	13.1 Ohm/1000ft (43.0 Ohm/km)	40 pF/ft (130 pF/m)	72 pF/ft (240 pF/m)	4 Amps per Conductor at 25ºC
Door Contact	Conductor(s)	6.6 Ohm/1000ft (22 Ohm/km)				4 Amps per Conductor at 25ºC
REX/Spare	Conductor(s)	6.6 Ohm/1000ft (22 Ohm/km)				4 Amps per Conductor at 25ºC
Lock Power	Conductor(s)	4 Ohm/1000ft (13 Ohm/km)				5 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (UL CMP)

Mechanische Kenndaten

Temperatur

Operating
0°C to +75°C

Maximale Zugspannung	235 lbs (107 kg)
Gewicht Kabelgebinde	166 lbs/1000ft (247 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innenbereich – Plenum, Innenbereich
Entflammbarkeit/Brandverhalten	NFPA 262
NEC/UL-Compliance	Artikel 800, CMP
CEC/C(UL)-Compliance	CMP
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Keine Plenum-Nummer	538AMJ
