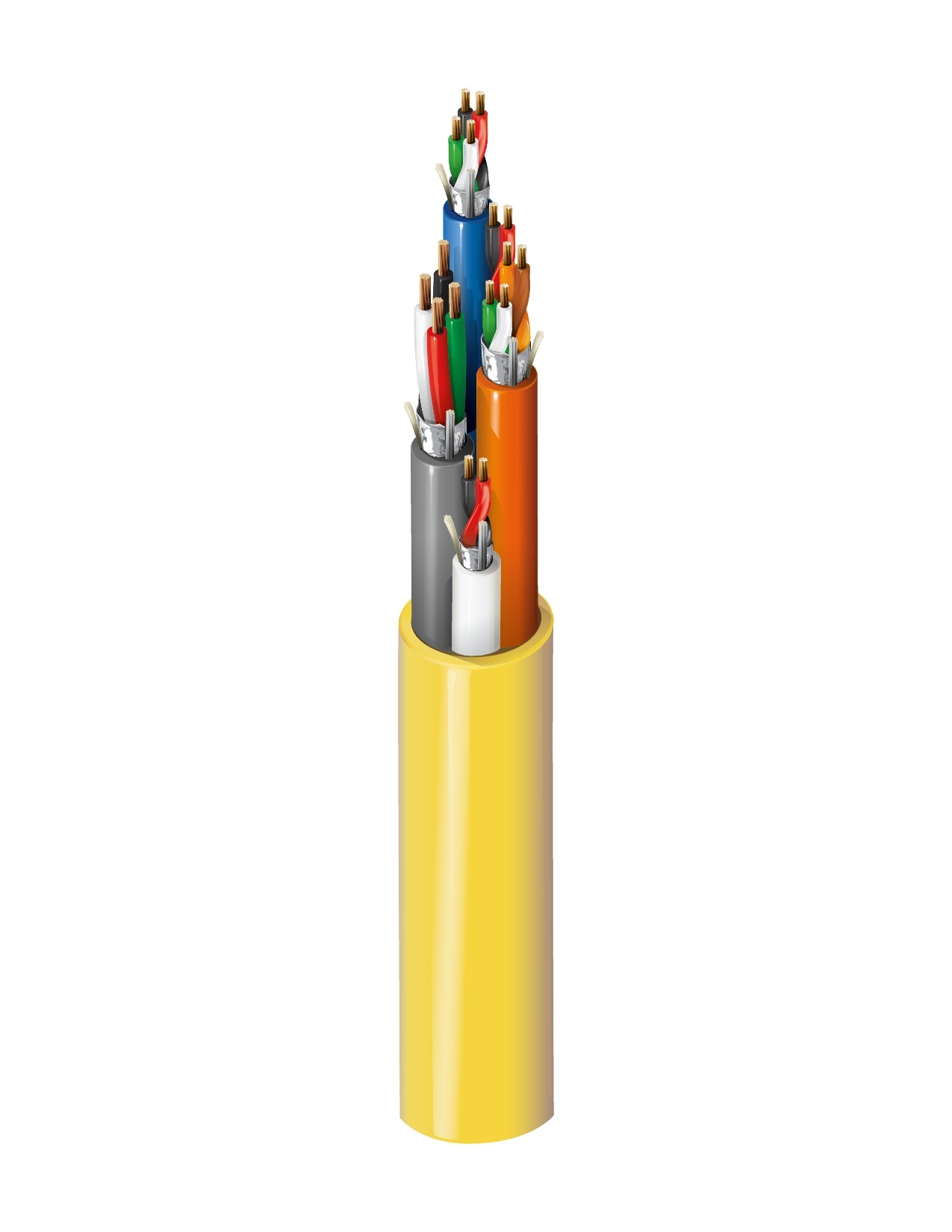

Produktnummer: 658AFJ

Zugangskontrolle, 16c (#22-3pr, #18-4c, #22-6c), geschirmt, Außenmantel, CMP

Zugangskontrollkabel, Plenum-CMP, 3-22 AWG-Paare, 4-18 AWG-Leiter, 4-22 AWG-Leiter, 2-22 AWG-Leiter, alle Leiter aus blankem Kupfer mit Flamarrest-Isolierung®, jedes Kabel hat eine komplette Beldfoil-Abschirmung® und eine Flamarrest-Ummantelung®, eine komplette Flamarrest-Ummantelung®

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
658AFJ
  • 658AFJ
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Zugangskontrolle, Sicherheitssystem, Steuerungen mit begrenzter Leistung

Leiter

Element Description Element No. of Elements Size Stranding Material
Card Reader Pair(s) 3 22 AWG 7x30 BC - Bare Copper
Door Contact Conductor(s) 2 22 AWG 7x30 BC - Bare Copper
REX/Spare Conductor(s) 4 22 AWG 7x30 BC - Bare Copper
Lock Power Conductor(s) 4 18 AWG 7x26 BC - Bare Copper

Isolierung

Element Description Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black & Red, White & Green, Brown & Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black, Red
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black, Red, White, Green
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.010 in (0.25 mm) 0.066 in (1.7 mm)

Innenabschirmung

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
REX/Spare Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Lock Power Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Innere Ummantelung

Element Description Element Material Nom. Thickness Nom. Diameter Ripcord Color
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.216 in (5.49 mm) Yes Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.128 in (3.25 mm) Yes White
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.193 in (4.90 mm) Yes Blue
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.193 in (4.90 mm) Yes Gray

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.463 in (11.8 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,463 Zoll (11,8 mm)

Elektrik

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Pair(s) 16.3 Ohm/1000ft 16.19 Ohm/1000ft (53.12 Ohm/km) 33 pF/ft (110 pF/m) 60 pF/ft (200 pF/m) 2.2 Amps per Conductor at 25ºC
Door Contact Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 18.38 Ohm/1000ft (60.30 Ohm/km) 55 pF/ft (180 pF/m) 99 pF/ft (320 pF/m) 2.2 Amps per Conductor at 25ºC
REX/Spare Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 19.44 Ohm/1000ft (63.78 Ohm/km) 33 pF/ft (110 pF/m) 59 pF/ft (190 pF/m) 2.2 Amps per Conductor at 25ºC
Lock Power Conductor(s) 6.5 Ohm/1000ft (21 Ohm/km) 17.42 Ohm/1000ft (57.15 Ohm/km) 42 pF/ft (140 pF/m) 76 pF/ft (250 pF/m) 4 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

18,54 Ohm/1000 Fuß (60,83 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMP)

Temperatur

UL Temperature Operating
75°C 0°C to +75°C

Biegeradius

Stationary Min. Installation Min.
4.63 in (118 mm) 4.63 in (118 mm)

Maximale Zugspannung

157 lbs (71.2 kg)

Gewicht Kabelgebinde

108 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Nachhaltigkeit

Produktlinse™, Umweltproduktdeklaration (EPD) verfügbar

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

558AFJ

Aktualisierung und Überarbeitung

Revisionsnummer: 0.540 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.540 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
658AFJ 0041000 Gelb Rolle 1.000 ft 612825178613
