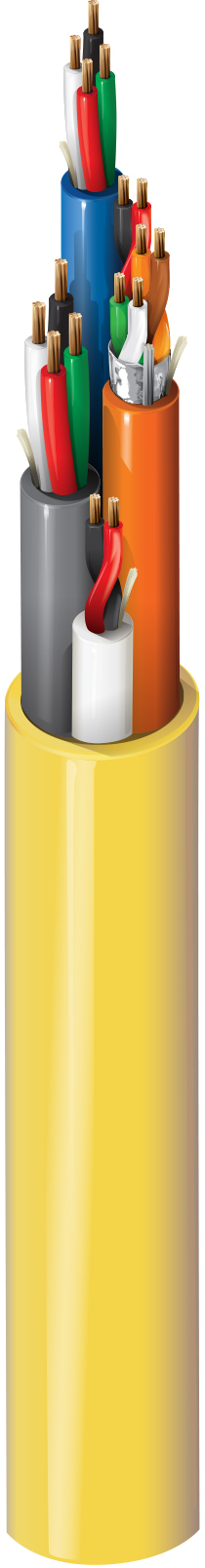

Produktnummer: 658AMJ

Zugangskontrolle, 16c (#22-3pr, #18-4c, #22-6c), Nur Kartenleserpaare geschirmt, Außenmantel, CMP

Zugangskontrollkabel, Plenum-CMP, 3–22 AWG-Paare, 4–18 AWG-Leiter, 4–22 AWG-Leiter, 2–22 AWG-Leiter, alle Leiter aus blankem Kupferlitzen mit Flamarrest®-Isolierung, 3–22 AWG-Paare haben eine Beldfoil®-Gesamtabschirmung und Flamarrest®-Ummantelung, Flamarrest®-Gesamtummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
658AMJ
  • 658AMJ
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Zugangskontrolle, Sicherheitssystem, Steuerungen mit begrenzter Leistung

Leiter

Element Description Element No. of Elements Size Stranding Material
Card Reader Pair(s) 3 22 AWG 7x30 BC - Bare Copper
Door Contact Conductor(s) 2 22 AWG 7x30 BC - Bare Copper
REX/Spare Conductor(s) 4 22 AWG 7x30 BC - Bare Copper
Lock Power Conductor(s) 4 18 AWG 7x26 BC - Bare Copper

Isolierung

Element Description Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black & Red, White & Green, Brown & Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black, Red
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black, Red, White, Green
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.010 in (0.25 mm) 0.066 in (1.7 mm)

Innenabschirmung

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) No Shield
REX/Spare Conductor(s) No Shield
Lock Power Conductor(s) No Shield

Innere Ummantelung

Element Description Element Material Nom. Thickness Nom. Diameter Ripcord Color
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.216 in (5.49 mm) Yes Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.124 in (3.15 mm) Yes White
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.189 in (4.80 mm) Yes Blue
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.189 in (4.80 mm) Yes Gray

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.455 in (11.6 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,455 Zoll (11,6 mm)

Elektrik

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Pair(s) 16.3 Ohm/1000ft 16.19 Ohm/1000ft (53.12 Ohm/km) 33 pF/ft (110 pF/m) 60 pF/ft (200 pF/m) 2.2 Amps per Conductor at 25ºC
Door Contact Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 27 pF/ft (89 pF/m) 2.2 Amps per Conductor at 25ºC
REX/Spare Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 27 pF/ft (89 pF/m) 2.2 Amps per Conductor at 25ºC
Lock Power Conductor(s) 6.5 Ohm/1000ft (21 Ohm/km) 34 pF/ft (110 pF/m) 4 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

18,54 Ohm/1000 Fuß (60,83 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMP)

Temperatur

UL Temperature Operating
75°C 0°C to +75°C

Biegeradius

Stationary Min. Installation Min.
4.55 in (116 mm) 4.55 in (116 mm)

Maximale Zugspannung

222 lbs (101 kg)

Gewicht Kabelgebinde

102 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Nachhaltigkeit

Produktlinse™, Umweltproduktdeklaration (EPD) verfügbar

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

558AMJ

Aktualisierung und Überarbeitung

Revisionsnummer: 0.402 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.402 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
658AMJ 0041000 Gelb Rolle 1.000 ft 612825178637
