Produktnummer: 658AMS

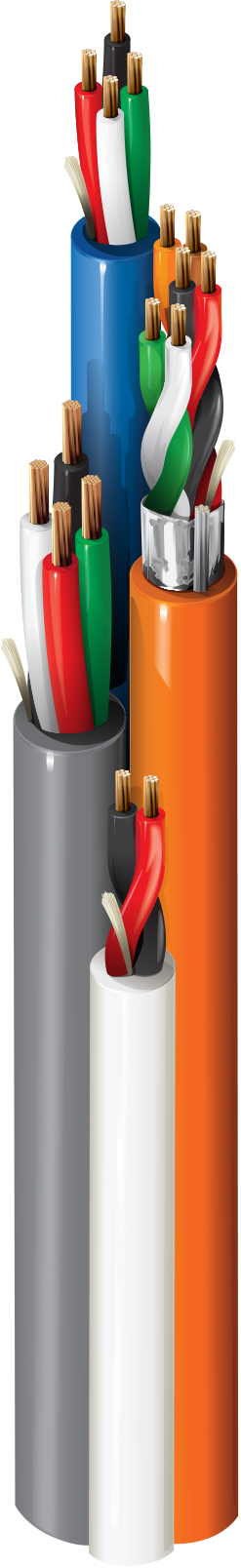

Zugangskontrolle, 16c (#22-3pr, #18-4c, #22-6c), Nur Kartenleserpaare geschirmt, Banana Peel®, CMP

Zugangskontrollkabel, Plenum-CMP, 3–22 AWG-Paare, 4–18 AWG-Leiter, 4–22 AWG-Leiter, 2–22 AWG-Leiter, Alle Leiter aus blankem Kupferlitzen mit Flamarrest®-Isolierung, Nur Kartenleserpaare haben eine Beldfoil®-Gesamtabschirmung und Flamarrest®-Ummantelung, Banana Peel® keine Gesamtummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
658AMS
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Zugangskontrolle, Sicherheitssystem, Steuerungen mit begrenzter Leistung

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Element Description Element No. of Elements Size Stranding Material
Card Reader Pair(s) 3 22 AWG 7x30 BC - Bare Copper
Door Contact Conductor(s) 2 22 AWG 7x30 BC - Bare Copper
REX/Spare Conductor(s) 4 22 AWG 7x30 BC - Bare Copper
Lock Power Conductor(s) 4 18 AWG 7x26 BC - Bare Copper

Isolierung

Element Description Element Material Nom. Insulation Diameter Color Code
Card Reader Pair(s) PVC - Polyvinyl Chloride Black & Red, White & Green, Brown & Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride Black, Red
REX/Spare Conductor(s) PVC - Polyvinyl Chloride Black, Red, White, Green
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.062 in (1.6 mm)

Innenabschirmung

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) No Shield
REX/Spare Conductor(s) No Shield
Lock Power Conductor(s) No Shield

Innere Ummantelung

Element Description Element Material Nom. Diameter Ripcord Color
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.216 in (5.49 mm) Yes Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.120 in (3.05 mm) Yes White
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.139 in (3.53 mm) Yes Blue
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.180 in (4.57 mm) Yes Gray

Äußere Ummantelung

Nom. Diameter
0.396 in (10.1 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,396 Zoll (10,1 mm)

Elektrik

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Pair(s) 16.3 Ohm/1000ft (53.5 Ohm/km) 14.9 Ohm/1000ft (48.9 Ohm/km) 24 pF/ft (79 pF/m) 60 pF/ft (200 pF/m) 2 Amps per Conductor at 25ºC
Door Contact Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 2.2 Amps per Conductor at 25ºC
REX/Spare Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 2.2 Amps per Conductor at 25ºC
Lock Power Conductor(s) 6.5 Ohm/1000ft (21 Ohm/km) 4 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (UL CMP)

Temperatur

Operating
0°C to +75°C

Maximale Zugspannung

147 lbs (66.7 kg)

Gewicht Kabelgebinde

86 lbs/1000ft (130 kg/km)

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

558AMS

Anmerkungen

Installation in kalter Umgebung: Bei der Installation von Kabeln, die bei einer Umgebungstemperatur von 32 Grad Fahrenheit (0 Grad Celsius) oder weniger gelagert wurden, empfiehlt Belden, das Kabel vor der Trennung der einzelnen Kabelstränge für 12 Stunden bei Raumtemperatur zu konditionieren.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.126 Revisionsdatum: 05-31-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.126 Revisionsdatum: 05-31-2024
