Produktnummer: 6640FD

1Pr 24AWG Geschirmtes Datenkabel OSDP CMP

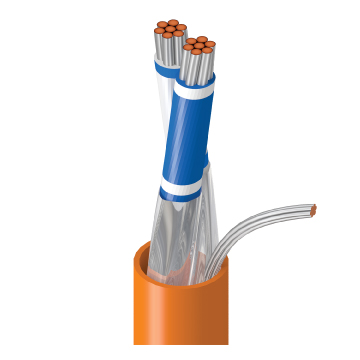

OSDP-Lesekabel, 1 Paar 24 AWG Litzenkabel (7 x 32) verzinntes Kupfer (Daten) mit FEP-Schaum-Isolierung, Beldfoil®-Abschirmung mit Ableitung, mit Flamarrest®-Isolierung, Plenum, Flamarrest®

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
6640FD
  • 6640FD
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

OSDP-Lesegeräte, RS-485, serielle Daten, Zugangskontrolle

Leiter

No. of Pairs Size Stranding Material Notes
1 24 AWG 7x32 TC - Tinned Copper Twisted Pair Configuration - 120 Ohm RS485

Isolierung

Material Nom. Thickness Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene (Foam) 0.025 in (0.64 mm) 0.074 in (1.9 mm) White/Blue Stripe & Blue/White Stripe

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
Flamarrest® 0.015 in (0.38 mm) 0.186 in (4.72 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,186 Zoll (4,72 mm)

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop.
24 Ohm/1000ft 11 pF/ft (36 pF/m) 23 pF/ft (75 pF/m) 120 Ohm 76%

Speisung

UL Voltage Rating
(300 V (CMP))

Temperatur

UL Temperature Operating
60°C -20°C to +60°C

Biegeradius

Stationary Min.
1.86 in (47.2 mm)

Maximale Zugspannung

28 lbs (13 kg)

Gewicht Kabelgebinde

16 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

CMP, FT6, NFPA 262

NEC/UL-Compliance

Artikel 800

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

6640FD

Aktualisierung und Überarbeitung

Revisionsnummer: 0.111 Revisionsdatum: 03-28-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.111 Revisionsdatum: 03-28-2024
