Artikelnummer: 1043A
Inst, 16 Pr #16 Str BC, PVC-NYL Ins E1, IS/OS, schwarze PVC-Ummantelung, 600 V TC-ER 150 V NPLF 90 C trocken/feucht

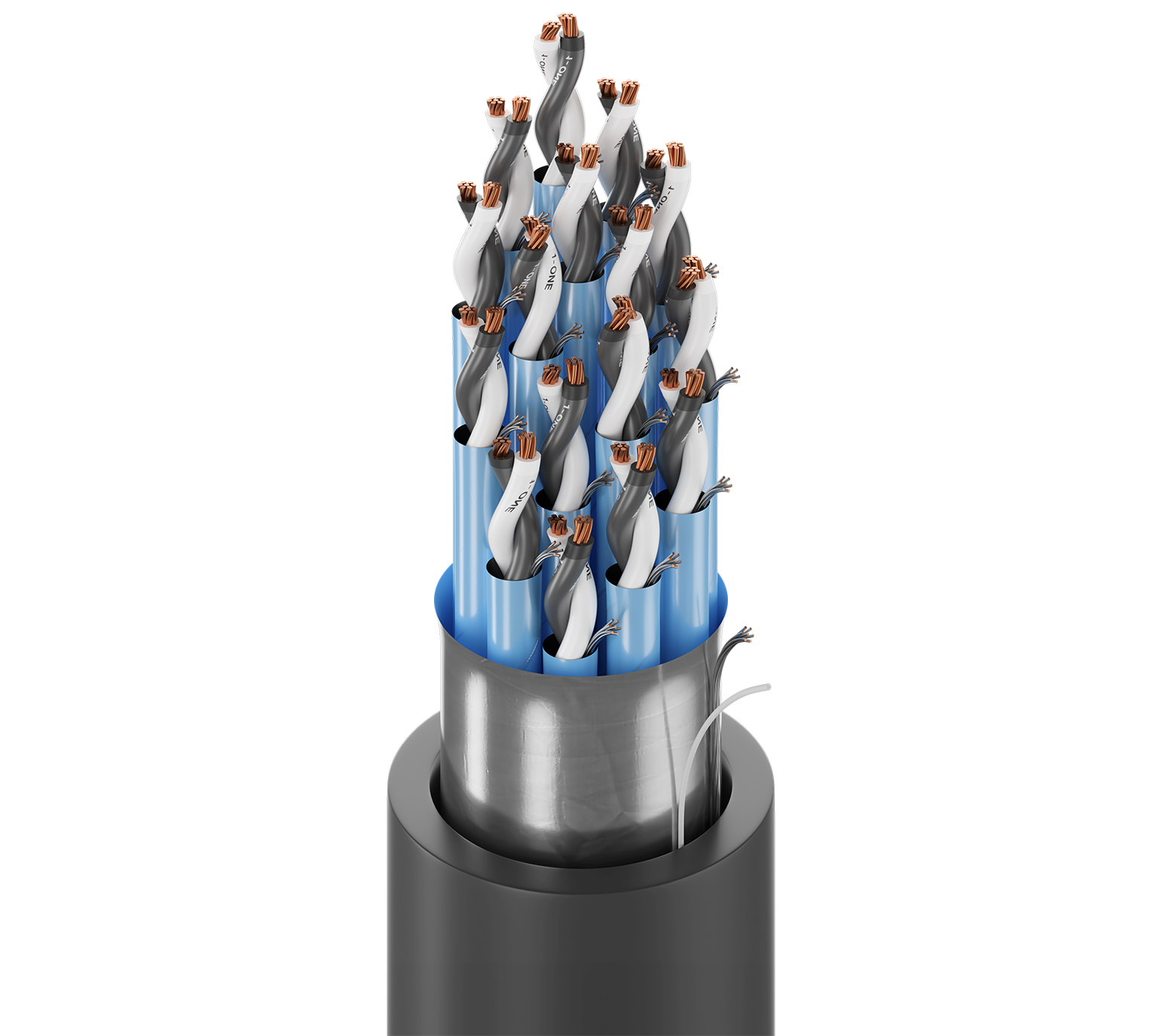

UL-Instrumentierung, 16 Paar 16 AWG (7 x 24) blankes Kupfer, PVC-NYL-Isolierung E1 Farbcodierung, Einzelne und gesamte Beldfoil®-Abschirmung, äußere Ummantelung aus schwarzem PVC, 600 V TC-ER 150 V NPLF 90C trocken/feucht SONNENLICHTBEST., DIR. ERDVER.
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Industrielle Steuerung, Kabeltrassen und Schächte für Führungssysteme, Digitale Steuerung, Instrumente (4–20 ma, 0–10 V, …), Steuerung für Niederspannung (24 V, …), Encoder, Kontrollschaltkreise, dezentrales Steuerungssystem (DCS), speicherprogrammierbare Steuerung (SPS), Magnetspulen, Ventile, Aktoren, Positionierer |
|---|
Konstruktionsmerkmale
Leiter
| Komponente | Anzahl der Elemente | Größe | Verseilung | Material |
|---|---|---|---|---|
| Paar(e) | 16 | 16 AWG | 7x24 | BC – blankes Kupfer |
Isolierung
| Komponente | Material | Nenndicke | Nenndurchmesser der Isolierung | Farbcodierung |
|---|---|---|---|---|
| Paar(e) | PVC/Nylon – Polyvinylchlorid + Nylon | 0,022 Zoll (0,56 mm) | 0,101 Zoll (2,57 mm) | ICEA-Diagramm E1 |
Innenabschirmung
| Komponente | Abschirmungstyp | Material | Abdeckung | Beidrahttyp | Anmerkungen |
|---|---|---|---|---|---|
| Paar(e) | Band | Bi-Laminat (Alum + Poly) | 100 % | 18 AWG (7 x 26) TC (verzinntes Kupfer) | jedes Paar |
Äußere Abschirmung
| Abschirmungstyp | Material | Abdeckung | Beidrahttyp |
|---|---|---|---|
| Band | Bi-Laminat (Alum + Poly) | 100 % | 16 AWG (7 x 24) TC (verzinntes Kupfer) |
Äußere Ummantelung
| Material | Nenndicke | Nennwert Durchmesser | Ripcord |
|---|---|---|---|
| PVC – Polyvinylchlorid | 0,084 Zoll (2,1 mm) | 1,013 Zoll (25,73 mm) | Ja |
|
Gesamtdurchmesser des Kabels (Nennwert) |
1,013 Zoll (25,73 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Komponente | Nennwert Leiter DCR | Nennwert Innenabschirmung DRC | Nennkapazität Leiter-zu-Leiter | Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) | Max. Bemessungsstrom |
|---|---|---|---|---|---|
| Paar(e) | 4,2 Ohm/1000 Fuß | 4,3 Ohm/1000 ft (14 Ohm/km) | 50 pF/Fuß (160 pF/m) | 87 pF/Fuß (290 pF/m) | 7 Ampere pro Leiter @ 30 °C |
Speisung
| UL-Nennspannung |
|---|
| 600 V (TC-ER), 150 V (NPLF) |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb |
|---|---|
| 90 °C trocken, 90 °C feucht | -30 °C bis 90 °C trocken/feucht |
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 12,2 Zoll (310 mm) | 12,2 Zoll (310 mm) |
|
Maximale Zugspannung |
1201 Pfund (544.8 kg) |
|---|---|
|
Gewicht Kabelgebinde |
601 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Innen/außen, innen, außen, Sonnenlichtbeständigkeit, Erdverlegung |
|---|---|
|
Entflammbarkeit/Brandverhalten |
UL 1685 FT4, FT4, IEEE 1202 FT4 |
|
NEC/UL-Compliance |
Artikel 336, Artikel 760, NPLF, TC (verzinntes Kupfer)-ER |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE) |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.618 Revisionsdatum: 03.02.2025 |
|---|
Belden.GenericSpecificationTitle
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.618 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 1043A 0102500 | Schwarz | Rolle | 2.500 ft | 612825105275 | C Z |
