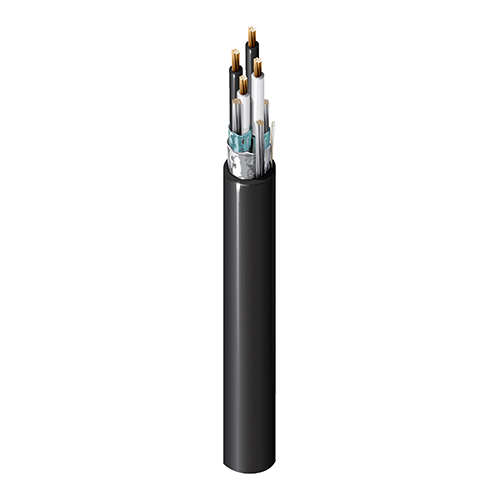

Produktnummer: 1048A

Inst, 2 Pr #18 Str BC, PVC-NYL Ins E1, IS/OS, Blk PVC Jkt, 600 V TC-ER 150 V NPLF 90 °C Trocken/Nass

UL-Instrumentierung, 2 Paar 18AWG (7x26) blankes Kupfer, PVC-NYL-Isolierung, E1-Farbcode, einzeln & Gesamtabschirmung aus Beldfoil®, schwarzer PVC-Außenmantel, 600 V TC-ER 150 V NPLF 90 °C trocken/nass SUN RES DIR BUR

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
1048A
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Industrielle Steuerung, Kabelkanäle, Kabelrinnen und -kanäle, digitale Steuerung, Instrumente (4–20 mA, 0–10 V, ...), digitale Niederspannungssteuerung (24 V, …), Encoder, Steuerkreise, verteiltes Steuerungssystem (DCS), speicherprogrammierbare Steuerung (SPS), Magnetspulen, Ventile, Stellantriebe, Stellungsregler

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 2 18 AWG 7x26 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.022 in (0.56 mm) 0.088 in (2.2 mm) ICEA Chart E1

Innenabschirmung

Element Shield Type Material Coverage Drainwire Type Notes
Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC each pair, extra polyester tape for isolation

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (7x26) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.379 in (9.63 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,379 Zoll (9,63 mm)

Elektrik

Element Nom. Conductor DCR Nom. Inner Shield DCR Max. Current
Pair(s) 6.66 Ohm/1000ft 8.48 Ohm/1000ft (27.8 Ohm/km) 11 Amps per conductor @ 30°C

Nom äußere Abschirmung DCR@Cond DCR1-CNV

4,91 Ohm/1000 Fuß (16,1 Ohm/km)

Speisung

UL Voltage Rating
600 V (TC-ER), 150 V (NPLF)

Temperatur

UL Temperature Operating
90°C Dry, 90°C Wet -30°C to 90°C Dry/Wet

Biegeradius

Stationary Min. Installation Min.
4.5 in (110 mm) 4.5 in (110 mm)

Maximale Zugspannung

125 lbs (56.7 kg)

Gewicht Kabelgebinde

74 Pfund/1000 Fuß

Umweltverträglichkeit

Innen/außen, innen, außen, Sonnenlichtbeständigkeit, Erdverlegung

Entflammbarkeit/Brandverhalten

UL 1685 FT4-Belastung, FT4, IEEE 1202 FT4

NEC/UL-Compliance

Artikel 336, Artikel 760, NPLF, TC (verzinntes Kupfer)-ER

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.621 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.621 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
1048A 0107500 Schwarz Rolle 7.500 ft 612825105343 C Z
