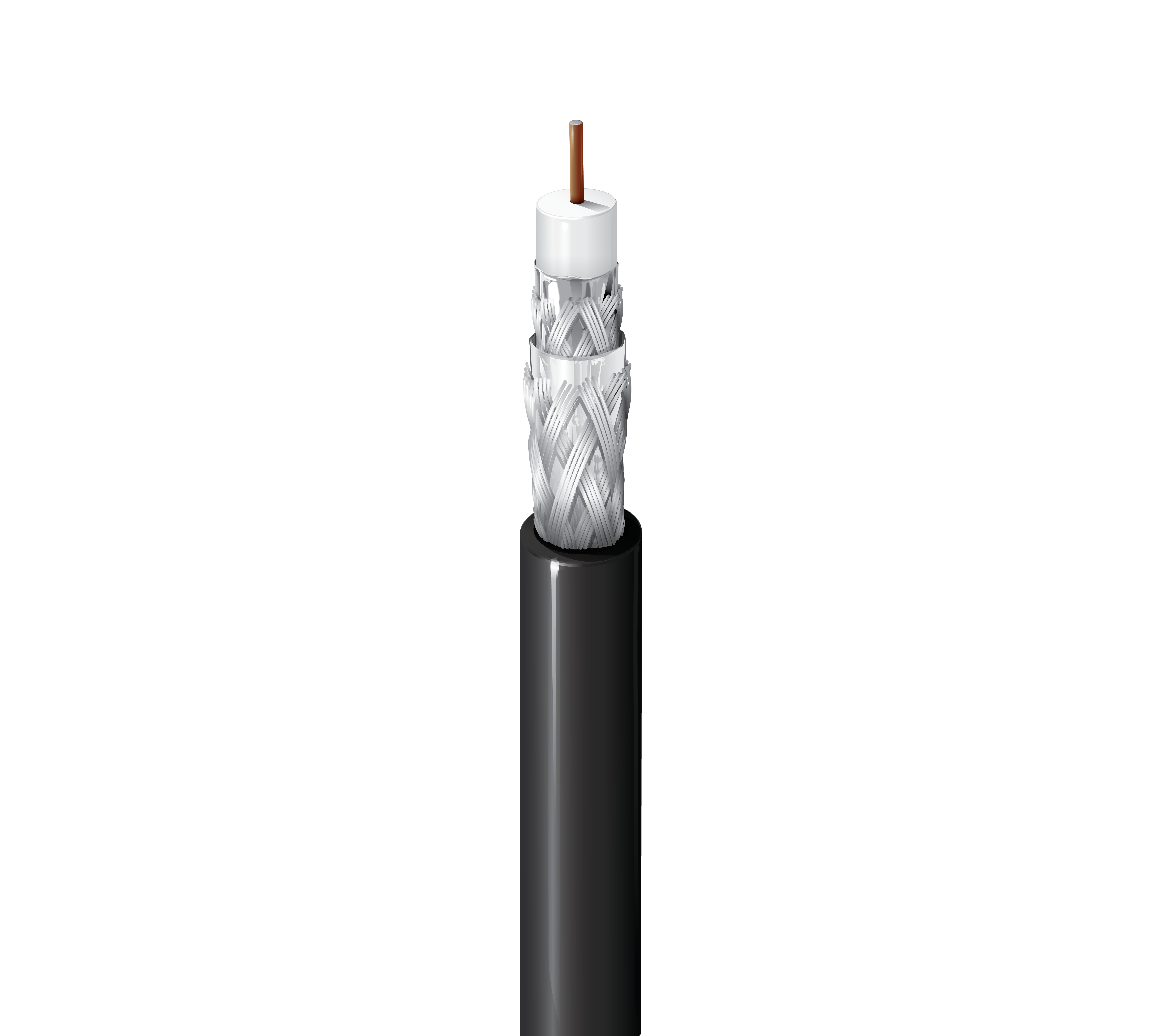

Breitband-Koaxialkabel, Serie 6, 18 AWG BCCS massiv, Vierfache Abschirmung, PVC-Ummantelung, CM
| Mögliche Anwendungen | Breitband, Kabel-TV (CATV), RF-Drop-Kabel, OTA-Antennen |
|---|
|
Serie Typ |
6 |
|---|
| Größe | Verseilung | Nennwert Durchmesser | Material |
|---|---|---|---|
| 18 AWG | Massiv | 0,040 Zoll | BCCS – Stahl mit blankem Kupfer beschichtet |
| Material | Nenndurchmesser der Isolierung | Farbcodierung |
|---|---|---|
| PE – Polyethylen (Schaum) | 0,180 Zoll (4,57 mm) | Weiß |
| Layer | Abschirmungstyp außen | Material | Material-Handelsbezeichnung | Abdeckung |
|---|---|---|---|---|
| 1 | Band | Trilaminat (Alum + Poly + Alum) | Duobond® II | 100 % |
| 2 | Geflecht | Aluminium | 60 % | |
| 3 | Band | Trilaminat (Alum + Poly + Alum) | Duofoil® | 100 % |
| 4 | Geflecht | Aluminium | 40 % |
| Material | Nennwert Durchmesser |
|---|---|
| PVC – Polyvinylchlorid | 0,294 Zoll (7,47 mm) |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,294 Zoll (7,47 mm) |
|---|
| Frequenz | Min. strukturierte Rückflussdämpfung |
|---|---|
| 5–1000 MHz | 20 dB |
| Frequenz | Max. Dämpfung |
|---|---|
| 5 MHz | 0,67 dB/100 Fuß |
| 55 MHz | 1,60 dB/100 Fuß |
| 211 MHz | 2,87 dB/100 Fuß |
| 250 MHz | 3,30 dB/100 Fuß |
| 270 MHz | 3,24 dB/100 Fuß |
| 300 MHz | 3,43 dB/100 Fuß |
| 330 MHz | 3,74 dB/100 Fuß |
| 350 MHz | 3,72 dB/100 Fuß |
| 400 MHz | 4,00 dB/100 Fuß |
| 450 MHz | 4,26 dB/100 Fuß |
| 500 MHz | 4,66 dB/100 Fuß |
| 550 MHz | 4,71 dB/100 Fuß |
| 600 MHz | 5,10 dB/100 Fuß |
| 750 MHz | 5,59 dB/100 Fuß |
| 870 MHz | 6,00 dB/100 Fuß |
| 1000 MHz | 6,54 dB/100 Fuß |
| Nennwert Leiter DCR | Nennwert äußere Abschirmung DCR | Nennkapazität Leiter-zu-Abschirmung | Nennwert Impedanz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|---|---|
| 28 Ohm/1000 Fuß | 4,8 Ohm/1000 ft (16 Ohm/km) | 16,2 pF/ft (53,1 pF/m) | 75 Ohm | 83 % |
| UL-Nennspannung |
|---|
| 300 V (CM) |
| Betrieb |
|---|
| -40 °C bis +80 °C |
| Mindestinstallation |
|---|
| 2,9 Zoll (74 mm) |
|
Maximale Zugspannung |
176 Pfund (79.8 kg) |
|---|---|
|
Gewicht Kabelgebinde |
32 lbs/1000 Fuß |
|
Umweltverträglichkeit |
Innenbereich (keine Riser oder Plenum), Innenbereich, Freileitungen – nur Schwarz, bei Unterstützung durch Längstragseil |
|---|---|
|
Nachhaltigkeit |
CA Prop 65 |
|
Entflammbarkeit/Brandverhalten |
UL1685 |
|
CPR-Compliance |
CPR Euroklasse: Eca |
|
NEC/UL-Compliance |
CM, CATV |
|
CEC/C(UL)-Compliance |
CM |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Weitere Standard-Compliance(s) |
ANSI/SCTE 74 |
|
Plenum-Nummer |
1189AP |
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.503 Revisionsdatum: 29.04.2024 |
|---|
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 1189A 2901000 | Beige, Hell | Rolle | 1.000 ft | 612825108122 | |
| 1189A 010U500 | Schwarz | UnReel | 500 ft | 612825108108 | |
| 1189A 0101000 | Schwarz | Rolle | 1.000 ft | 612825309680 | |
| 1189A 010U1000 | Schwarz | UnReel | 1.000 ft | 612825309673 | |
| 1189A 010N1000 | Schwarz | Haspel mit kleiner Trommel | 1.000 ft | 612825108092 | |
| 1189A 0105000 | Schwarz | Rolle | 5.000 ft | 612825108115 | |
| 1189A 009U500 | Weiß | UnReel | 500 ft | 612825108078 | |
| 1189A 0091000 | Weiß | Rolle | 1.000 ft | 612825108085 | C |
| 1189A 009U1000 | Weiß | UnReel | 1.000 ft | 612825108061 | |
| 1189A 009N1000 | Weiß | Haspel mit kleiner Trommel | 1.000 ft | 612825108054 |
