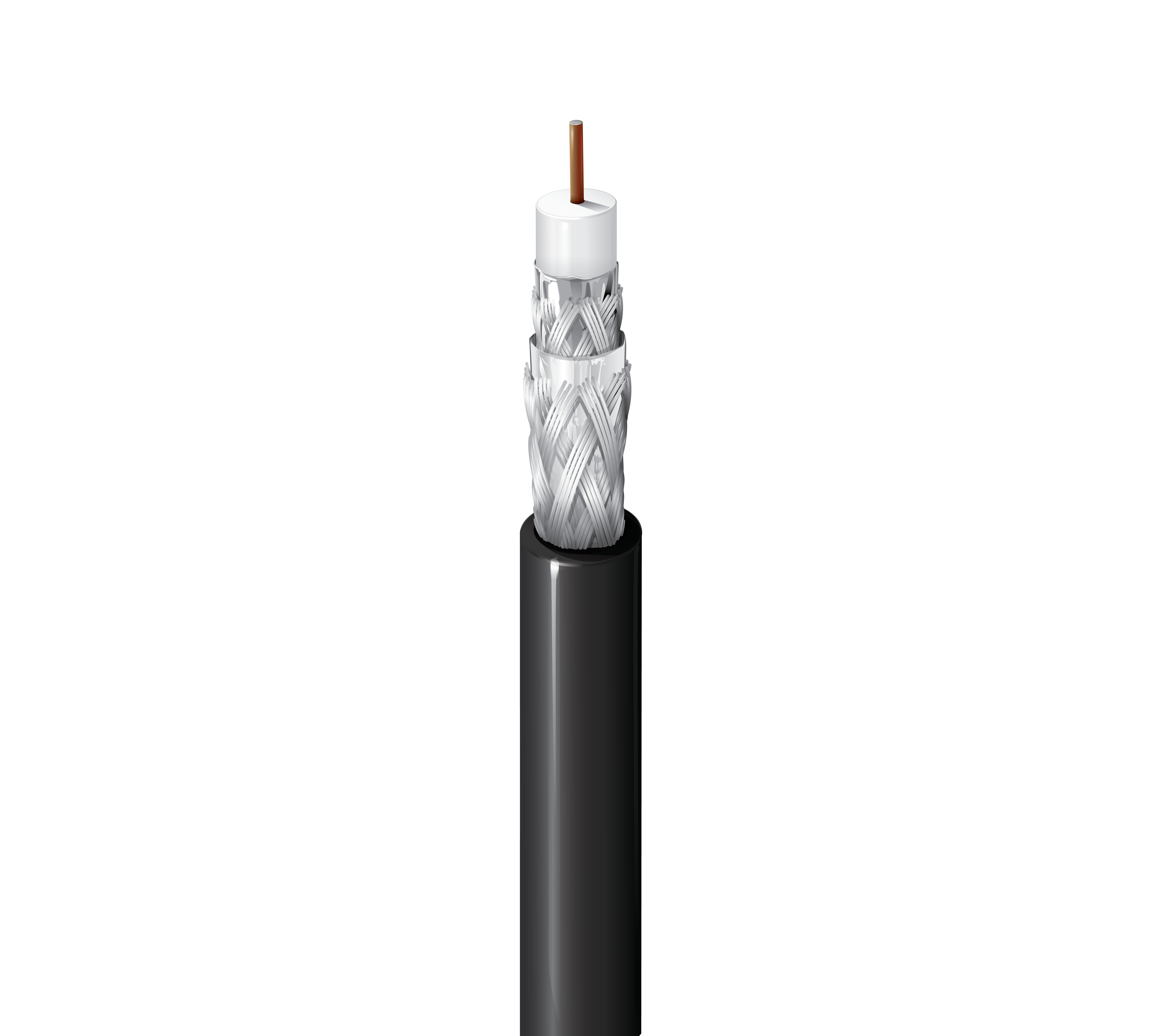

Product Number: 1189AP
Broadband Coax, Series 6, 18 AWG Solid BCCS, Quad Shield, Flamarrest® Jkt, CMP
Breitband-Koaxialkabel, Serie 6, 18 AWG massiver Stahlleiter, mit blankem Kupfer ummantelt, FEP-Isolierung, Folie + 60 % Aluminiumgeflecht + Folie + 40 % Aluminiumgeflechtabschirmung, Flamarrest-Ummantelung®, CMP
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Breitband, Kabel-TV (CATV), RF-Drop-Kabel, OTA-Antennen |
|---|
Konstruktionsmerkmale
|
Serie Typ |
6 |
|---|
Leiter
| Größe | Verseilung | Nennwert Durchmesser | Material |
|---|---|---|---|
| 18 AWG | Massiv | 0,040 Zoll | BCCS – Stahl mit blankem Kupfer beschichtet |
Isolierung
| Material | Nenndurchmesser der Isolierung | Farbcodierung |
|---|---|---|
| FEP – Fluoriertes Ethylenpropylen (Schaum) | 0,170 Zoll (4,32 mm) | Weiß |
Äußere Abschirmung
| Layer | Abschirmungstyp außen | Material | Material-Handelsbezeichnung | Abdeckung |
|---|---|---|---|---|
| 1 | Band | Trilaminat (Alum + Poly + Alum) | Duobond® II | 100 % |
| 2 | Geflecht | Aluminium | 60 % | |
| 3 | Band | Trilaminat (Alum + Poly + Alum) | Duofoil® | 100 % |
| 4 | Geflecht | Aluminium | 40 % |
Äußere Ummantelung
| Material | Nennwert Durchmesser |
|---|---|
| PVC – Polyvinylchlorid | 0,269 Zoll (6,83 mm) |
Elektrische Kenndaten
Rückflussdämpfung
| Frequenz | Min. strukturierte Rückflussdämpfung |
|---|---|
| 5–1000 MHz | 20 dB |
Dämpfung
| Frequenz | Nom. Dämpfung |
|---|---|
| 1 MHz | 0,3 dB/100 Fuß |
| 10 MHz | 0,7 dB/100 Fuß |
| 50 MHz | 1,6 dB/100 Fuß |
| 100 MHz | 2,1 dB/100 Fuß |
| 200 MHz | 2,9 dB/100 Fuß |
| 400 MHz | 4,6 dB/100 Fuß |
| 700 MHz | 6,6 dB/100 Fuß |
| 750 MHz | 6,4 dB/100 Fuß |
| 900 MHz | 7,1 dB/100 Fuß |
| 1000 MHz | 8,2 dB/100 Fuß |
Elektrik
| Nennwert Leiter DCR | Nennwert äußere Abschirmung DCR | Nennkapazität Leiter-zu-Abschirmung | Nennwert Impedanz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|---|---|
| 28 Ohm/1000 Fuß | 4,8 Ohm/1000 ft (16 Ohm/km) | 16,3 pF/ft (53,5 pF/m) | 75 Ohm | 83 % |
Speisung
| UL-Nennspannung |
|---|
| 300 V (CMP) |
Mechanische Kenndaten
Temperatur
| Betrieb |
|---|
| -20 °C bis +75 °C |
Biegeradius
| Mindestinstallation |
|---|
| 2,7 Zoll (69 mm) |
|
Maximale Zugspannung |
176 Pfund (79.8 kg) |
|---|---|
|
Gewicht Kabelgebinde |
29 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Innenbereich – Plenum, Innenbereich |
|---|---|
|
Nachhaltigkeit |
CA Prop 65 |
|
Entflammbarkeit/Brandverhalten |
NFPA 262 |
|
CPR-Compliance |
CPR Euroklasse: Eca |
|
CEC/C(UL)-Compliance |
CMP |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Keine Plenum-Nummer |
1189 A |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.594 Revisionsdatum: 26.02.2025 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.594 Revisionsdatum: 26.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 1189AP 8771000 | Natur | Rolle | 1.000 ft | 612825108139 | C |
