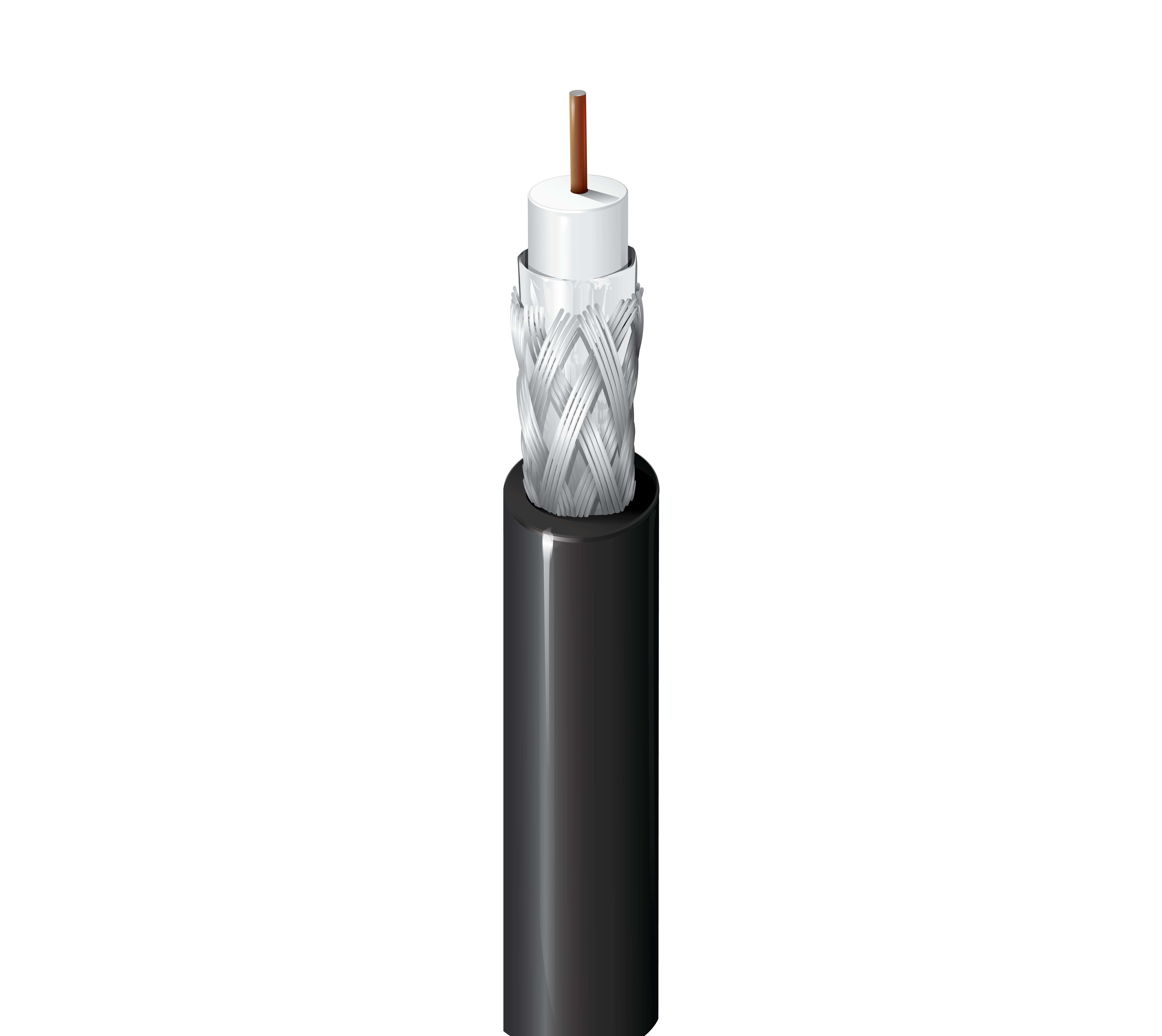

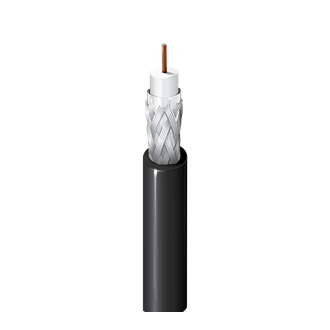

1523 A

Breitband-Koaxialkabel, Serie 11, 14 AWG BCCS massiv, Folie + 60% AL-Geflecht, PVC-Ummantelung, CM

…
Breitband-Koaxialkabel, Serie 11, 14 AWG massiver Stahlleiter, mit blankem Kupfer beschichtet, PE-Isolierung, Folie + 60 % Aluminiumgeflecht-Abschirmung, PVC-Ummantelung, CM
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Breitband, Kabel-TV (CATV), RF-Drop-Kabel, OTA-Antennen

Konstruktionsmerkmale

Serie Typ

11

Leiter
Komponente Größe Verseilung Nennwert Durchmesser Material
Koaxialkabel 14 AWG Massiv 0,064 Zoll BCCS – Stahl mit blankem Kupfer beschichtet
Isolierung
Material Nenndurchmesser der Isolierung Farbcodierung
PE – Polyethylen (Schaum) 0,280 Zoll (7,11 mm) Weiß
Äußere Abschirmung
Layer Abschirmungstyp außen Material Material-Handelsbezeichnung Abdeckung
1 Band Trilaminat (Alum + Poly + Alum) Duobond® II 100 %
2 Geflecht Aluminium 60 %
Äußere Ummantelung
Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,393 Zoll (9,98 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,393 Zoll (9,98 mm)

Elektrische Kenndaten
Rückflussdämpfung
Frequenz Min. strukturierte Rückflussdämpfung
5–1000 MHz 20 dB
Dämpfung
Frequenz Max. Dämpfung
5 MHz 0,38 dB/100 Fuß
55 MHz 0,96 dB/100 Fuß
211 MHz 1,90 dB/100 Fuß
250 MHz 2,05 dB/100 Fuß
270 MHz 2,13 dB/100 Fuß
300 MHz 2,25 dB/100 Fuß
330 MHz 2,35 dB/100 Fuß
350 MHz 2,42 dB/100 Fuß
400 MHz 2,60 dB/100 Fuß
450 MHz 2,75 dB/100 Fuß
500 MHz 2,90 dB/100 Fuß
550 MHz 3,04 dB/100 Fuß
600 MHz 3,18 dB/100 Fuß
750 MHz 3,65 dB/100 Fuß
870 MHz 4,06 dB/100 Fuß
1000 MHz 4,35 dB/100 Fuß
Elektrik
Nennwert Leiter DCR Nennwert äußere Abschirmung DCR Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanz Nennwert Ausbreitungsgeschwindigkeit
11 Ohm/1000 ft (36 Ohm/km) 4,1 Ohm/1000 ft (13 Ohm/km) 16,3 pF/ft (53,5 pF/m) 75 Ohm 83 %
Speisung
UL-Nennspannung
300 V (CM), (CM)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
75 °C -40 °C bis +75 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
3,9 Zoll (99 mm) 3,9 Zoll (99 mm)

Maximale Zugspannung

199 Pfund (90.3 kg)

Gewicht Kabelgebinde

199

Standards und Compliance

Umweltverträglichkeit

Innenbereich (keine Riser oder Plenum), Innenbereich, Freileitungen – nur Schwarz, bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL1685, FT4

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CM, CATV

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

ANSI/SCTE 74

Plenum-Nummer

1523AP

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.495 Revisionsdatum: 29.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC Fußnote
1523A 0101000 Schwarz Rolle 1.000 ft 612825316350
1523A 0091000 Weiß Rolle 1.000 ft 612825117063 C
