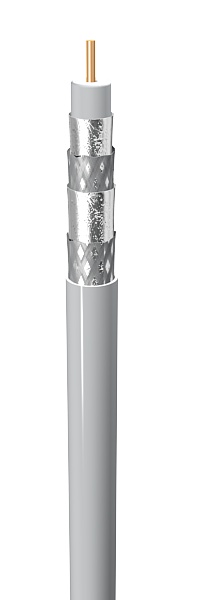

Produktnummer: 7916A

DBS-Kabel, RG6, 18 AWG BC, Vierfachschirmung, CM

Serie 6, 18 AWG, massiver 0,040 Zoll blanker Kupferleiter, gasinjizierte Polyethylenschaumisolierung, Duobond®; Aluminiumgeflechtschirme (60 % und 40 % Abdeckung), PVC-Ummantelung (schwarz oder weiß).

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
7916A
  • 7916A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

HDTV, DBS, Breitband-CATV, Kabelmodem

Leiter

AWG Stranding Material Nominal Diameter No. of Coax
18 Solid BC - Bare Copper 0.04 in 1

Anzahl der Leiter

1

Isolierung

Material Nominal Diameter
PE - Polyethylene (Foam) 0.18 in

Anmerkungen zur Isolierungstabelle

Gas-injiziert

Äußere Abschirmung

Type Layer Material Material Trade Name Coverage [%]
Tape 1 Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
Braid 2 Aluminum 60%
Tape 3 Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
Braid 4 Aluminum 40%

Äußere Ummantelung

Material Nominal Diameter
PVC - Polyvinyl Chloride 0.298 in

Leiter DCR

Nominal Conductor DCR Nominal Outer Shield DCR Outer Conductor DCR
6.4 Ohm/1000ft 4.8 Ohm/1000ft 4.8 Ohm/1000ft

Kapazität

Nom. Capacitance Conductor to Shield
16.2 pF/ft

Induktivität

Nominal Inductance
0.097 µH/ft

Impedanz

Nominal Characteristic Impedance
75 Ohm

Rückflussdämpfung

Frequency [MHz] Min. Structural Return Loss (SRL)
5-1000 MHz 20 dB
1000-2250 MHz 15 dB
2250-3000 MHz 10 dB

Hohe Frequenz (Nennwert/typisch)

Frequency [MHz] Nom. Insertion Loss Nom. Structural Return Loss (SRL)
5 MHz 0.5 dB/100ft 30 dB
55 MHz 1.4 dB/100ft 24 dB
211 MHz 2.6 dB/100ft
500 MHz 4.1 dB/100ft
750 MHz 5.1 dB/100ft
862 MHz 5.5 dB/100ft
1000 MHz 6 dB/100ft
1450 MHz 7.8 dB/100ft
1800 MHz 8.6 dB/100ft
2250 MHz 9.8 dB/100ft
3000 MHz 11.3 dB/100ft

Verzögerung

Nominal Delay Nominal Velocity of Propagation (VP) [%]
1.2 ns/ft 83%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation)
5 MHz 0.58 dB/100ft
55 MHz 1.6 dB/100ft
211 MHz 3.05 dB/100ft
500 MHz 4.66 dB/100ft
750 MHz 5.65 dB/100ft
862 MHz 6.1 dB/100ft
1000 MHz 6.55 dB/100ft
1450 MHz 8 dB/100ft
1800 MHz 8.8 dB/100ft
2250 MHz 10 dB/100ft
3000 MHz 11.9 dB/100ft

Screening

Frequency [MHz] Shield Effectiveness
5 MHz
50 MHz 110 dB
50 MHz
1000 MHz

Speisung

UL Voltage Rating
300 V RMS

Betriebstemperaturbereich

-40°C Bis +75°C

Gewicht Kabelgebinde

33 lbs/1000ft

Maximal empfohlene Zugspannung

104 lbs

Minimaler Biegeradius der Nebenachse

3 in

NEC/(UL)-Compliance

CATV, CM

CEC/C(UL)-Compliance

CM

CPR-Euroklasse

Eca

RG-Typ

6

Serie Typ

6

Umgebung

Innenbereich (nicht für Riser- oder Plenum-Anwendungen)

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/96/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

EU CE-Zeichen

Ja

MII Bestell-Nr. 39 (China RoHS)

Ja

Eignung – innen

Ja

Entflammbarkeit gemäß UL

UL1685

UL-Nennspannung

300 V RMS

Plenum (J/N)

Nein

Plenum-Nummer

7916AP

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.467 Revisionsdatum: 02-03-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.467 Revisionsdatum: 02-03-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Aufmachung Länge UPC
7916A 010500 Schwarz Rolle 500 ft 612825191124
7916A 010U500 Schwarz UnReel 500 ft 612825191148
7916A 0101000 Schwarz Rolle 1.000 ft 612825191117
7916A 010U1000 Schwarz UnReel 1.000 ft 612825191094
7916A 0105000 Schwarz Rolle 5.000 ft 612825191087
7916A 009500 Weiß Rolle 500 ft 612825191049
7916A 009U500 Weiß UnReel 500 ft 612825191100
7916A 0091000 Weiß Rolle 1.000 ft 612825191070
7916A 009U1000 Weiß UnReel 1.000 ft 612825191056
