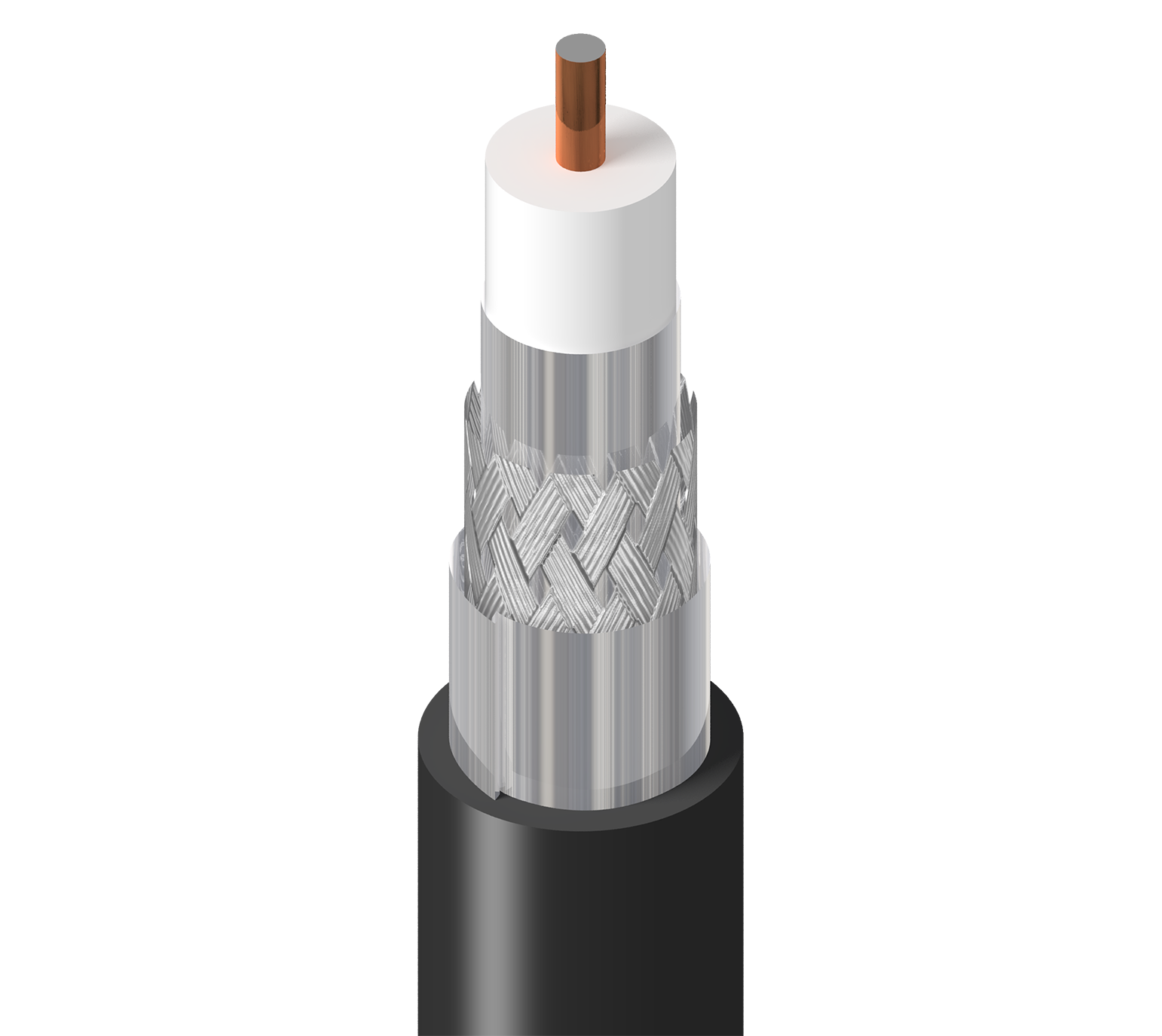

CATV, Serie 6, 18 AWG, massive, 0,040 Zoll dicke, blanke, kupferummantelte Stahlleiter, gasinjizierte Polyethylenschaumisolierung, Duobond Plus®; Aluminiumgeflechtschirm (75 % Abdeckung), CM-PVC-Mantel.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

9058

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Physikalische Merkmale (allgemein)

Leiter

AWG	Stranding	Material	Nominal Diameter	No. of Coax
18	Solid	BCCS - Bare Copper Covered Steel	0.04 in	1

Anzahl der Leiter	1

Isolierung

Material	Nominal Diameter
PE - Polyethylene (Foam)	0.18 in

Anmerkungen zur Isolierungstabelle	Gas-injiziert

Äußere Abschirmung

Type	Layer	Material	Material Trade Name	Coverage [%]
Tape	1	Tri-Laminate (Alum+Poly+Alum)	Duofoil®	100%
Braid	2	Aluminum		75%
Tape	3	Bi-Laminate (Alum+Poly)		100%

Anmerkungen zur Tabelle der äußeren Abschirmung	Band mit Kurzschlussfalte und ist mit Ummantelung verklebt

Äußere Ummantelung

Material	Nominal Diameter
PVC - Polyvinyl Chloride	0.275 in

Elektrische Kenndaten

Leiter DCR

Nominal Conductor DCR	Nominal Outer Shield DCR	Outer Conductor DCR
28 Ohm/1000ft	5.6 Ohm/1000ft	5.6 Ohm/1000ft

Kapazität

Nom. Capacitance Conductor to Shield
16.2 pF/ft

Induktivität

Nominal Inductance
0.097 µH/ft

Impedanz

Nominal Characteristic Impedance
75 Ohm

Rückflussdämpfung

Frequency [MHz]	Min. Structural Return Loss (SRL)
5-1000 MHz	20 dB

Verzögerung

Nominal Delay	Nominal Velocity of Propagation (VP) [%]
1.2 ns/ft	83%

Hochfrequenz

Frequency [MHz]	Max. Insertion Loss (Attenuation)
5 MHz	0.58 dB/100ft
55 MHz	1.60 dB/100ft
211 MHz	3.05 dB/100ft
270 MHz	3.37 dB/100ft
300 MHz	3.55 dB/100ft
350 MHz	3.85 dB/100ft
400 MHz	4.15 dB/100ft
450 MHz	4.40 dB/100ft
550 MHz	4.90 dB/100ft
750 MHz	5.65 dB/100ft
870 MHz	6.11 dB/100ft
1000 MHz	6.55 dB/100ft

Speisung

UL Voltage Rating
350 V RMS

Temperaturbereich

Nenntemperatur, nicht UL	80°C
Betriebstemperaturbereich	-40°C Bis +80°C

Mechanische Kenndaten

Gewicht Kabelgebinde	28 lbs/1000ft
Maximal empfohlene Zugspannung	138 lbs
Minimaler Biegeradius der Nebenachse	2.75 in

Standards

NEC/(UL)-Compliance	CATV, CM
CEC/C(UL)-Compliance	CM
RG-Typ	6
Serie Typ	6

Anwendbare Umwelt- und andere Programme

Umgebung	Innenbereich (nicht für Riser- oder Plenum-Anwendungen)
EU-Richtlinie 2000/53/EC (ELV)	Ja
EU-Richtlinie 2003/96/EC (BFR)	Ja
EU-Richtlinie 2011/65/EU (RoHS 2)	Ja
EU-Richtlinie 2012/19/EU (WEEE)	Ja
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)	Ja
Einhaltung der EU-Richtlinien	EU-Richtlinie 2003/11/EC (BFR)
EU CE-Zeichen	Ja
MII Bestell-Nr. 39 (China RoHS)	Ja

Eignung

Eignung – innen	Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß UL	UL1685
UL-Nennspannung	350 V RMS

Plenum/Nicht-Plenum

Plenum (J/N)	Nein

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.376 Revisionsdatum: 02-03-2025

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.376 Revisionsdatum: 02-03-2025

Report An Error

Artikelnummer

Artikelnr.	Farbe	Aufmachung	Länge	UPC
9058 0101000	Schwarz	Rolle	1.000 ft	612825224075
9058 010U1000	Schwarz	UnReel	1.000 ft	612825396192
9058 009U1000	Weiß	UnReel	1.000 ft	612825224082
