Produktnummer: 9104

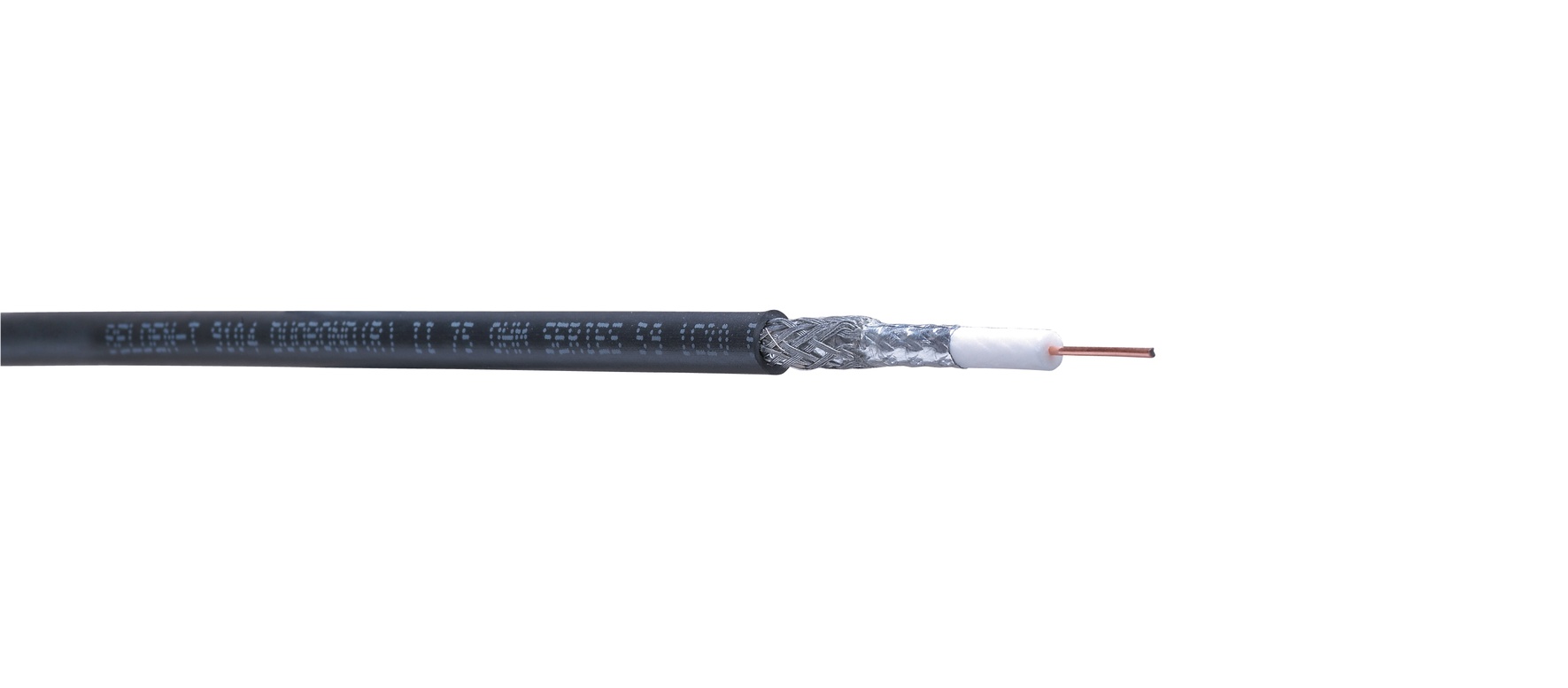

Breitband-Koaxialkabel, Serie 59, 20 AWG, massives BCCS, Folie + 65 % AL-Geflecht, PVC-Ummantelung, CM

Breitband-Koaxialkabel, Serie 59, 20 AWG massiver Stahlleiter, mit blankem Kupfer ummantelt, PE-Isolierung, Folie + 65 % Aluminiumgeflechtabschirmung, PVC-Ummantelung, CM

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9104
  • 9104
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Breitband, Kabelfernsehen (CATV), HF-Drop-Kabel, Over-The-Air (OTA)-Antennen

Serie Typ

59

Leiter

No. of Elements Size Stranding Nom. Diameter Material
1 20 AWG Solid 0.032 in BCCS - Bare Copper Covered Steel

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.145 in (3.68 mm) White

Anmerkungen zur Isolierungstabelle

Gas-injiziert

Äußere Abschirmung

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
2 Braid Aluminum 65%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.237 in (6.02 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,237 Zoll (6,02 mm)

Rückflussdämpfung

Frequency Min. Structural Return Loss
5-1000 MHz 20 dB

Dämpfung

Frequency Max. Attenuation
5 MHz 0.86 dB/100ft
55 MHz 2.05 dB/100ft
211 MHz 3.80 dB/100ft
270 MHz 4.22 dB/100ft
300 MHz 4.45 dB/100ft
350 MHz 4.80 dB/100ft
400 MHz 5.10 dB/100ft
450 MHz 5.40 dB/100ft
550 MHz 5.95 dB/100ft
750 MHz 6.97 dB/100ft
870 MHz 7.57 dB/100ft
1000 MHz 8.12 dB/100ft

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
44.5 Ohm/1000ft (146 Ohm/km) 12 Ohm/1000ft (39 Ohm/km) 16.2 pF/ft (53.1 pF/m) 75 Ohm 83%

Speisung

UL Voltage Rating
300 V RMS

Temperatur

Operating
-40°C To +80°C

Biegeradius

Stationary Min. Installation Min.
2.25 in (57.2 mm) 2.25 in (57.2 mm)

Maximale Zugspannung

104 lbs (47.2 kg)

Gewicht Kabelgebinde

23 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Entflammbarkeit/Brandverhalten

UL1685, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CATV, CM

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.488 Revisionsdatum: 02-03-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.488 Revisionsdatum: 02-03-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
9104 0101000 Schwarz Rolle 1.000 ft 612825224280
9104 010U1000 Schwarz UnReel 1.000 ft 612825224266
9104 009U1000 Weiß UnReel 1.000 ft 612825224297
9104 Q5HU1000 Weiß, Neutral UnReel 1.000 ft 612825224303
