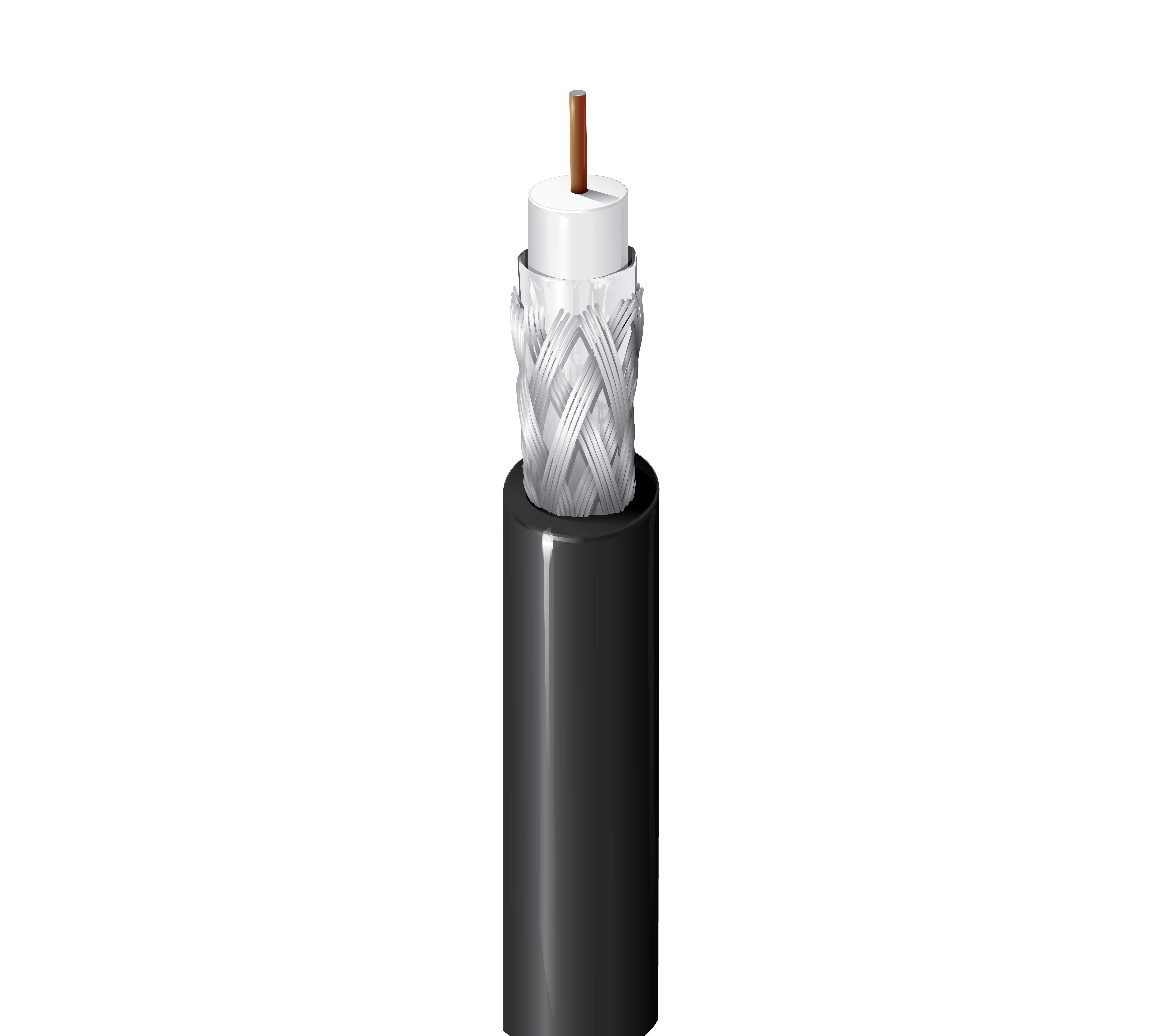

9116R

Breitband-Koaxialkabel, Serie 6, 18 AWG BCCS massiv, Folie + 60% AL-Geflecht, PVC-Ummantelung, CMR

…
Breitband-Koaxialkabel, Serie 6, 18 AWG massiver Stahlleiter, mit blankem Kupfer beschichtet, PE-Isolierung, Folie + 60 % Aluminiumgeflecht-Abschirmung, PVC-Ummantelung, CMR
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Breitband, Kabel-TV (CATV), RF-Drop-Kabel, OTA-Antennen

Konstruktionsmerkmale

Serie Typ

6

Leiter
Größe Verseilung Nennwert Durchmesser Material
18 AWG Massiv 0,040 Zoll BCCS – Stahl mit blankem Kupfer beschichtet
Isolierung
Material Nenndurchmesser der Isolierung Farbcodierung
PE – Polyethylen (Schaum) 0,180 Zoll (4,57 mm) Weiß
Äußere Abschirmung
Layer Abschirmungstyp außen Material Material-Handelsbezeichnung Abdeckung
1 Band Trilaminat (Alum + Poly + Alum) Duobond® II 100 %
2 Geflecht Aluminium 60 %
Äußere Ummantelung
Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,275 Zoll (6,99 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,275 Zoll (6,99 mm)

Elektrische Kenndaten
Rückflussdämpfung
Frequenz Min. strukturierte Rückflussdämpfung
5–1000 MHz 20 dB
Dämpfung
Frequenz Max. Dämpfung
5 MHz 0,58 dB/100 Fuß
55 MHz 1,60 dB/100 Fuß
211 MHz 3,05 dB/100 Fuß
250 MHz 3,30 dB/100 Fuß
270 MHz 3,37 dB/100 Fuß
300 MHz 3,55 dB/100 Fuß
330 MHz 3,74 dB/100 Fuß
350 MHz 3,85 dB/100 Fuß
400 MHz 4,15 dB/100 Fuß
450 MHz 4,40 dB/100 Fuß
500 MHz 4,66 dB/100 Fuß
550 MHz 4,90 dB/100 Fuß
600 MHz 5,10 dB/100 Fuß
750 MHz 5,65 dB/100 Fuß
870 MHz 6,11 dB/100 Fuß
1000 MHz 6,55 dB/100 Fuß
Elektrik
Nennwert Leiter DCR Nennwert äußere Abschirmung DCR Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanz Nennwert Ausbreitungsgeschwindigkeit
28 Ohm/1000 Fuß 9 Ohm/1000 ft (30 Ohm/km) 16,2 pF/ft (53,1 pF/m) 75 Ohm 83 %
Speisung
UL-Nennspannung
350 V RMS (CMR, CMG)
Mechanische Kenndaten
Temperatur
Betrieb
-30 °C bis +80 °C
Biegeradius
Mindestinstallation
3 Zoll (76 mm)

Maximale Zugspannung

150 lbs (68 kg)

Gewicht Kabelgebinde

30 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenbereich – Riser, Innen-/Außenbereich, Sonneneinstrahlung, Freileitungen – nur schwarz, bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL1666 senkrechte Riser

NEC/UL-Compliance

CMR, CATVR, CMG

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

ANSI/SCTE 74

Plenum-Nummer

9116P

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.476 Revisionsdatum: 29.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC
9116R 0101000 Schwarz Rolle 1.000 ft 612825224518
9116R 010U1000 Schwarz UnReel 1.000 ft 612825224532
