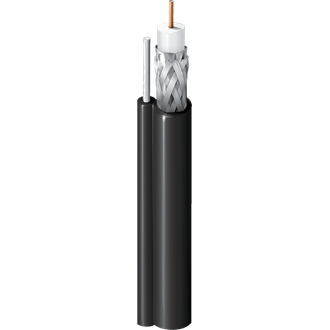

Serie 6, 18 AWG, massiver, 0,040 Zoll dicker, blanker, kupferummantelter Stahlleiter, gasinjizierte Polyethylenschaumisolierung, Duobond® II, Aluminiumgeflechtschirm (60 % Abdeckung), PVC-Ummantelung.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

9117M

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Physikalische Merkmale (allgemein)

Leiter

AWG	Stranding	Material	Nominal Diameter	No. of Coax
18	Solid	BCCS - Bare Copper Covered Steel	0.04 in	1

Anzahl der Leiter	1

Isolierung

Material	Nominal Diameter
PE - Polyethylene (Foam)	0.18 in

Anmerkungen zur Isolierungstabelle	Gas-injiziert

Äußere Abschirmung

Type	Layer	Material	Material Trade Name	Coverage [%]
Tape	1	Tri-Laminate (Alum+Poly+Alum)	Duofoil®	100%
Braid	2	Aluminum		60%

Äußere Ummantelung

Material	Nominal Diameter
PVC - Polyvinyl Chloride	0.27 x 0.41 in

Konstruktion und Abmessungen

Äußere Ummantelung 1, Trägerdurchmesser	0.051 in
Äußere Ummantelung 1, Trägerdurchmesser	Verzinkter Stahl

Elektrische Kenndaten

Leiter DCR

Nominal Conductor DCR	Nominal Outer Shield DCR	Outer Conductor DCR
28 Ohm/1000ft	9 Ohm/1000ft	9 Ohm/1000ft

Kapazität

Nom. Capacitance Conductor to Shield
16.2 pF/ft

Induktivität

Nominal Inductance
0.097 µH/ft

Impedanz

Nominal Characteristic Impedance
75 Ohm

Rückflussdämpfung

Frequency [MHz]	Min. Structural Return Loss (SRL)
5-1000 MHz	20 dB

Verzögerung

Nominal Delay	Nominal Velocity of Propagation (VP) [%]
1.2 ns/ft	83%

Hochfrequenz

Frequency [MHz]	Max. Insertion Loss (Attenuation)
5 MHz	0.58 dB/100ft
55 MHz	1.60 dB/100ft
211 MHz	3.05 dB/100ft
270 MHz	3.37 dB/100ft
300 MHz	3.55 dB/100ft
350 MHz	3.85 dB/100ft
400 MHz	4.15 dB/100ft
450 MHz	4.40 dB/100ft
550 MHz	4.90 dB/100ft
750 MHz	5.65 dB/100ft
870 MHz	6.11 dB/100ft
1000 MHz	6.55 dB/100ft

Speisung

Non-UL Voltage Rating
350 V RMS

Temperaturbereich

Betriebstemperaturbereich	-40°C Bis +80°C

Mechanische Kenndaten

Gewicht Kabelgebinde	42 lbs/1000ft
Maximal empfohlene Zugspannung	110 lbs
Minimaler Biegeradius der Nebenachse	2.75 in

Standards

RG-Typ	6
Serie Typ	6

Anwendbare Umwelt- und andere Programme

Umgebung	Außenbereich – Freileitungen
EU-Richtlinie 2000/53/EC (ELV)	Ja
EU-Richtlinie 2003/96/EC (BFR)	Ja
EU-Richtlinie 2011/65/EU (RoHS 2)	Ja
EU-Richtlinie 2012/19/EU (WEEE)	Ja
Einhaltung der EU-Richtlinien	EU-Richtlinie 2003/11/EC (BFR)
EU CE-Zeichen	Nein
MII Bestell-Nr. 39 (China RoHS)	Ja

Eignung

Eignung – innen	Ja

Plenum/Nicht-Plenum

Plenum (J/N)	Nein

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.383 Revisionsdatum: 02-03-2025

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.383 Revisionsdatum: 02-03-2025

Report An Error

Artikelnummer

Artikelnr.	Farbe	Aufmachung	Länge	UPC
9117M 0101000	Schwarz	Rolle	1.000 ft	612825224594
