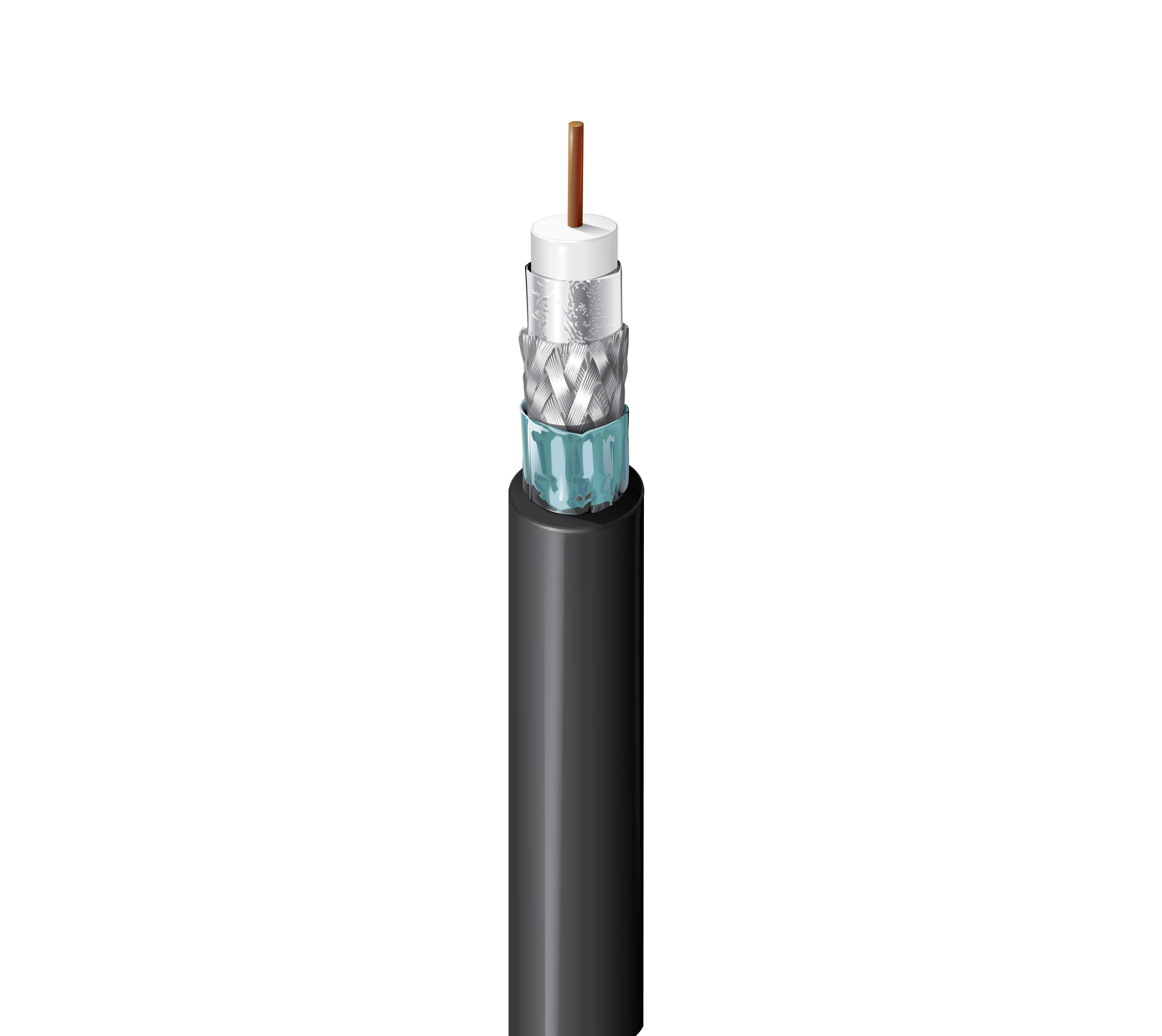

1794 A

75 Ohm SDI Koaxial, Serie 7, 16 AWG, Massives BC (blankes Kupfer), Dreifache Abschirmung, PVC-Ummantelung, CMR

…
75 Ohm SDI Koaxial, Serie 7, 16 AWG massive Leiter aus blankem Kupfer, PE-Isolierung, Folie + 95% TC (verzinntes Kupfer)-Geflecht + Folienabschirmung, PVC-Ummantelung, CMR
Englisch
Request Quote
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Digitalvideo, 6 Gb/s UHDTV, HD-SDI 1080p

Konstruktionsmerkmale

Serie Typ

7

Leiter
Größe Verseilung Nennwert Durchmesser Material
16 AWG Massiv 0,051 Zoll BC – blankes Kupfer
Isolierung
Material Nenndurchmesser der Isolierung Farbcodierung
PE – Polyethylen (Schaum) 0,225 Zoll (5,72 mm) Weiß
Äußere Abschirmung
Layer Abschirmungstyp außen Material Material-Handelsbezeichnung Abdeckung Anmerkungen
1 Band Trilaminat (Alum + Poly + Alum) Duofoil® 100 %
2 Geflecht Verzinntes Kupfer (TC) 95 %
3 Band Bi-Laminat (Alum + Poly) Beldfoil® 100 % Mit Kurzschlussfalte und auf der Innenseite der Ummantelung verklebt für eine einfache Vorbereitung
Äußere Ummantelung
Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,320 Zoll (8,13 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,320 Zoll (8,13 mm)

Elektrische Kenndaten
Rückflussdämpfung
Frequenz Min. Rückflussdämpfung
5–1600 MHz 23 dB
1600–4500 MHz 21 dB
4500–6000 MHz 15 dB
Dämpfung
Frequenz Nom. Dämpfung
1 MHz 0,17 dB/100 Fuß
3,58 MHz 0,30 dB/100 Fuß
5 MHz 0,35 dB/100 Fuß
6 MHz 0,38 dB/100 Fuß
7 MHz 0,40 dB/100 Fuß
10 MHz 0,48 dB/100 Fuß
12 MHz 0,52 dB/100 Fuß
25 MHz 0,74 dB/100 Fuß
55 MHz 1,08 dB/100 Fuß
67,5 MHz 1,20 dB/100 Fuß
71,5 MHz 1,24 dB/100 Fuß
88,5 MHz 1,37 dB/100 Fuß
100 MHz 1,46 dB/100 Fuß
135 MHz 1,70 dB/100 Fuß
143 MHz 1,75 dB/100 Fuß
180 MHz 1,97 dB/100 Fuß
270 MHz 2,43 dB/100 Fuß
360 MHz 2,83 dB/100 Fuß
540 MHz 3,60 dB/100 Fuß
720 MHz 4,20 dB/100 Fuß
750 MHz 4,30 dB/100 Fuß
1000 MHz 5,00 dB/100 Fuß
1500 MHz 6,20 dB/100 Fuß
2000 MHz 7,40 dB/100 Fuß
2250 MHz 7,80 dB/100 Fuß
3000 MHz 9,20 dB/100 Fuß
4500 MHz 11,7 dB/100 Fuß
6000 MHz 13,77 dB/100 Fuß
Elektrik
Nennwert Leiter DCR Nennwert äußere Abschirmung DCR Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanz Nennwert Ausbreitungsgeschwindigkeit
4,0 Ohm/1000 Fuß 1,9 Ohm/1000 Fuß (6,2 Ohm/km) 16,1 pF/ft (52,8 pF/m) 75 Ohm 84 %
Speisung
UL-Nennspannung
300 V (CMR, CMG)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
60 °C -20 °C bis +75 °C
Biegeradius
Mindestinstallation
3,2 Zoll (81 mm)

Maximale Zugspannung

111 Pfund (50.3 kg)

Gewicht Kabelgebinde

55 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innen-/Außenbereich, Innenbereich, UV-Beständigkeit, Freileitungen – nur schwarz, bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL1666 senkrechter Schacht

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

CMR

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen

Auch in der gebündelten Multikoaxal-Version 2177A erhältlich. Die Drucklegende enthält sequenzielle Markierungen.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.502 Revisionsdatum: 24.04.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC Fußnote
1794A 0101000 Schwarz Rolle 1.000 ft 612825357582 C
1794A 010N1000 Schwarz Haspel mit kleiner Trommel 1.000 ft
1794A 0102500 Schwarz Rolle 2.500 ft 612825438212
1794A 0061000 Blau, hell Rolle 1.000 ft 612825358619 C
1794A 0011000 Braun Rolle 1.000 ft 612825357513 C
1794A 0081000 Grau Rolle 1.000 ft 612825357568 C
1794A N3U1000 Grün, Mil Rolle 1.000 ft 612825357506 C
1794A 0031000 Orange Rolle 1.000 ft 612825357537 C
1794A 0021000 Rot Rolle 1.000 ft 612825357520 C
1794A 0071000 Violett Rolle 1.000 ft 612825357551 C
1794A 0091000 Weiß Rolle 1.000 ft 612825357575 C
1794A 0041000 Gelb Rolle 1.000 ft 612825357544 C
