4855EMBUHD3

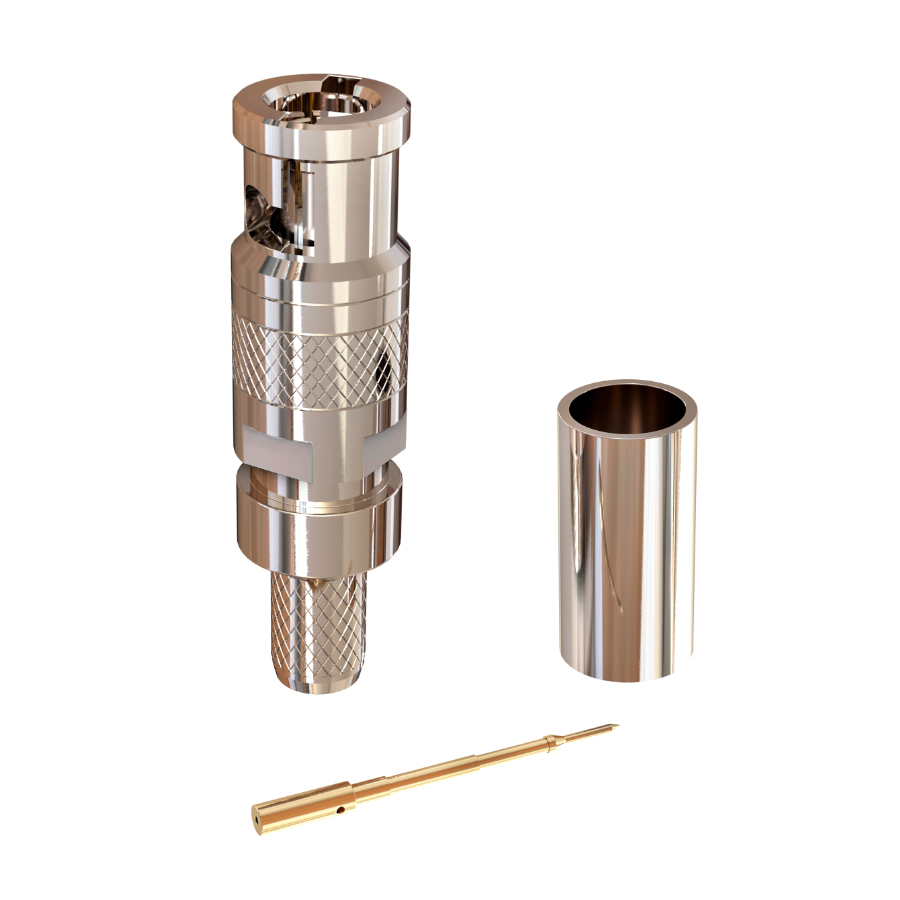

12 GHz Mikro BNC Crimp-Steckverbinder

Mini RG-59, 12 GHz, Ultra High Definition, Micro BNC, 3 Stück Crimp-Steckverbinder

Angebot anfordern

Technische Daten

Einen Fehler melden

Mögliche Anwendungen	HD-SDI, UHD-SDI, Video, Digitalvideo, SMPTE 2082-1 12 GB/s UHDTV, SMPTE 2081-1 6 GB/s UHDTV, SMPTE 424M 3 GB/s HD-SDI 1080P

Hinweise zu elektrischen Kenndaten	SMPTE 2082-1 Rückflussdämpfung oder besser

Stellfläche/Typ	Koaxial
Steckverbinder-Schnittstellentyp	Micro BNC
Art	Stecker
Steckverbinder Serie	UHD
Locking	Nein
Werkzeugkompatibilität	BB3PHCT (Crimpen) und BB3PHCTD5 (Crimpen)
Anschlusstyp	Crimp

Kabel-Mittelpunktsleiter – Durchmessergrenzen	0,0208 – 0,0244 Zoll
Kabel dielektrischer Durchmesser – Grenzen	0,0964 – 0,1043 Zoll
Kabel äußere Ummantelung – Durchmessergrenzen	0,1574 – 0,1692 Zoll

RG-Typ	Mini 59

Umgebung	Innenbereich
EU-Richtlinie 2000/53/EC (ELV)	Ja
EU-Richtlinie 2011/65/EU (RoHS 2)	Ja
EU-Richtlinie 2012/19/EU (WEEE)	Ja
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)	Ja
Einhaltung der EU-Richtlinien	EU-Richtlinie 2003/11/EC (BFR)

Eignung – innen	Ja
Eignung – Außenbereich	Nein

Plenum (J/N)	Ja

Aktualisierung und Überarbeitung	Revisionsnummer: 0.19 Revisionsdatum: 09.11.2022

Artikelnummer

Artikelnr.	UPC
4855EMBUHD3 B50	612825489108
