Produktnummer: REVConnect 10GX UTP Buchsen

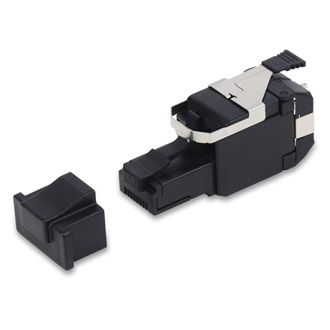

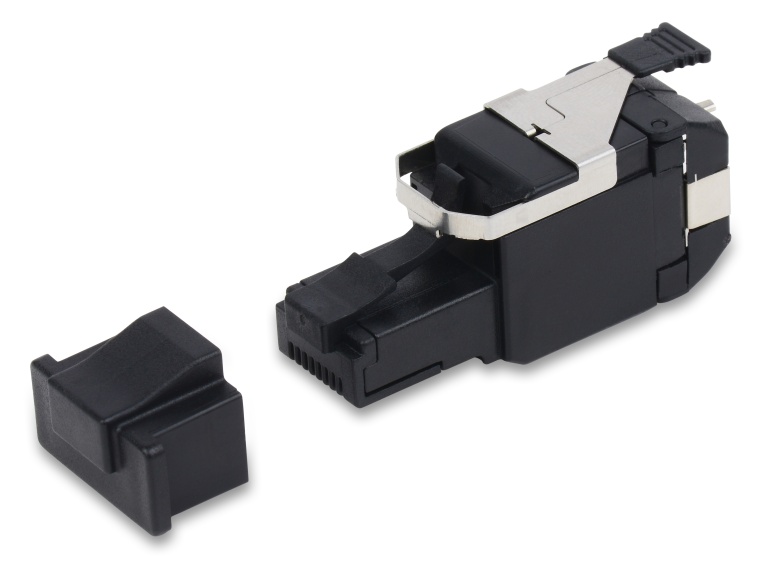

RVAFPUBK-REVConnect 10GX UTP-Feldmontagestecker, Schwarz

REVConnect 10GX UTP Stecker sind im Einzelpack und als Großpackungen mit 24 Stück erhältlich.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
REVConnect 10GX UTP Buchsen
  • REVConnect 10GX UTP Buchsen
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

10GX-System, TIA-Kategorie 6A, ISO-Klasse EA, 10GBASE-T

Schaltplan

T568A/B

Verpackung

Einzeln verpackt im Kunststoffbeutel.

Gewicht

0.016 lbs

Materialien

Description Material Type
Front Connection Copper Clad Flexible PCB, Gold plated contacts over Palladium/Nickel RJ45
Rear Connection Copper Clad Flexible PCB, Gold plated contacts over Palladium/Nickel REVConnect
Connector Body Polycarbonate - UL94V-0

Durchschlagfestigkeit

1,000V RMS bei 60 Hz für 1 Minute (Signale an Masse)

Nennstrom

1.500 A

Isolationswiderstand

Mindestens 500 MOhm

Max. Übergangswiderstand

20 mOhm

Anschlusswiderstand

2.5 mOhm

Temperaturbereich für die Installation

-10°C Bis +60°C

Lagertemperaturbereich

-40°C Bis +70°C

Betriebstemperaturbereich

-10°C Bis +60°C

Kompatibilität mit Steckverbindersystemen

KeyConnect

Werkzeugkompatibilität

RVUTT01 Anschlusswerkzeug

Kompatibilität Stecker/Ummantelung

RJ45

Verbindung über Frontanschluss

Steckverbindung

Haltbarkeit des Anschlusses der vorderseitigen Verbindung

​​​​​​​750 Zyklen

Verbindung über Rückseitenanschluss

Steckverbindung

Haltbarkeit des Anschlusses der rückseitigen Verbindung

​​​​​​​200 Zyklen

Kabel-/Steckverbinder-Haltekraft

15 lbs.

Steckverbinder-/Hardware-Haltekraft

20 lbs

Stecker-/Steckverbinder-Haltekraft

11.250 lbs

UL-Klassifizierung

UL94V-0

Datenkategorie

Kategorie 6A

TIA/EIA-Compliance

Kategorie 6A – TIA 568.C.2, Kategorie 6A – ISO/IEC 11801:2002 Ed.2

IEEE-Compliance

Power Over Ethernet (PoE) IEEE 802.3at Typ 1 und 2 (bis zu 30 W), IEEE802.3bt/D1.7 Typ 3 und 4 (bis zu 100 W), CISCO UPOE (bis zu 60 W), Power over HDBaseTTM (bis zu 100 W)

Umgebung

Innenbereich

EU-Richtlinie 2002/95/EC (RoHS)

Ja

MII Bestell-Nr. 39 (China RoHS)

EUP 50

Entflammbarkeit gemäß UL

UL2043 Lüftungskanäle

Sicherheitsbescheinigung

c(UL)us-gelistet

Zugehörige Teile

Siehe REVConnect WAP – KAMERA-Kompatibilitätsleitfaden

Anmerkungen

Bitte beachten Sie die Installationsanleitung PX106434. Durchmesser der isolierten Drähte der Leiter: 0,9 mm bis 1,3 mm Der maximale Außendurchmesser beträgt 9,3 mm

Aktualisierung und Überarbeitung

Revisionsnummer: 0.185 Revisionsdatum: 03-14-2025
