Steckverbinder mit Fusion-Spliceverbindung

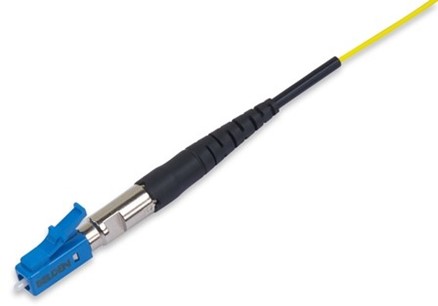

FX Fusion Splice-Steckverbinder, OS2, LC Simplex, 900 µm Vollader, Blaues Gehäuse

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Produktbeschreibung

Umgebung	Innen-/Außenbereich
Mögliche Anwendungen	Feldkonfektionierung von Glasfaserkabeln in Patch-Panels, Verteilerschränken, Arbeitsplatzanschlüsse für FTTD (Glasfaser bis zum Schreibtisch), Anschlüsse für FTTH (Faser bis zum Haus) und MDU (mehrere Wohneinheiten).

Aufbau

Aufbau der Glasfaserkabel

Fasertyp
OS2

Gewicht	0,021 lbs.
Gesamtlänge	67,54 mm

Innere Ummantelung

Innere Ummantelung	Innere Ummantelung

Mechanische Kenndaten

Mechanische Spezifikationen

Test	GR-326-CORE/1081-CORE (SM)

Maximaler Einfügungsverlust	0,30 dB
Mindestreflexion	-55 dB
Minimale Reflexion bei 1550 nm	-55 dB

Mechanische Tests

Beschreibung

Anschlussart	Splice-On

Produktmaterial

Materialien

Beschreibung	Material	Farbe
Tülle	Gummi	Schwarz
Zylinder-Schutzkappe	Kunststoff	Weiß
Steckverbinder vorderes Gehäuse	Kunststoff	Blau
Steckverbinder hinteres Gehäuse	Vernickelte Zinklegierung aus Druckguss	Metall
Zylinder	Zirkonoxidkeramik	Weiß

Standards

TIA/EIA-Compliance	TIA 568.3
MII Bestell-Nr. 39 (China RoHS)	EUP 50

Zugehörige Artikelnummern

Enthaltene Teile	900 µm Tülle, Zylinder-Schutzkappe, Splice-Schutzummantelung
Zugehörige Teile	FX Patchkabel.

Produkthinweise

Verpackung	Einzelpack
Anmerkungen	Dieser Steckverbinder ist nicht kompatibel mit UHD-Spleißkassetten (FCxHxxLxFxxx-Typ-Teilenummern) und ECX-Spleißkassetten (FCxXxxLxFxxx-Typ-Teilenummern). Für den Anschluss des Patch-Panels verwenden Sie bitte Adapterrahmen. Verwenden Sie für Workstation-Steckdosen die Multimedia-Box (AX107294-6-Port) oder die Multi-Use-Buchse (AX100220-24-Port). Für weitere Informationen wenden Sie sich bitte an den technischen Support von Belden.

Verpackung

Einzelpack

Anmerkungen

Dieser Steckverbinder ist nicht kompatibel mit UHD-Spleißkassetten (FCxHxxLxFxxx-Typ-Teilenummern) und ECX-Spleißkassetten (FCxXxxLxFxxx-Typ-Teilenummern). Für den Anschluss des Patch-Panels verwenden Sie bitte Adapterrahmen. Verwenden Sie für Workstation-Steckdosen die Multimedia-Box (AX107294-6-Port) oder die Multi-Use-Buchse (AX100220-24-Port). Für weitere Informationen wenden Sie sich bitte an den technischen Support von Belden.
