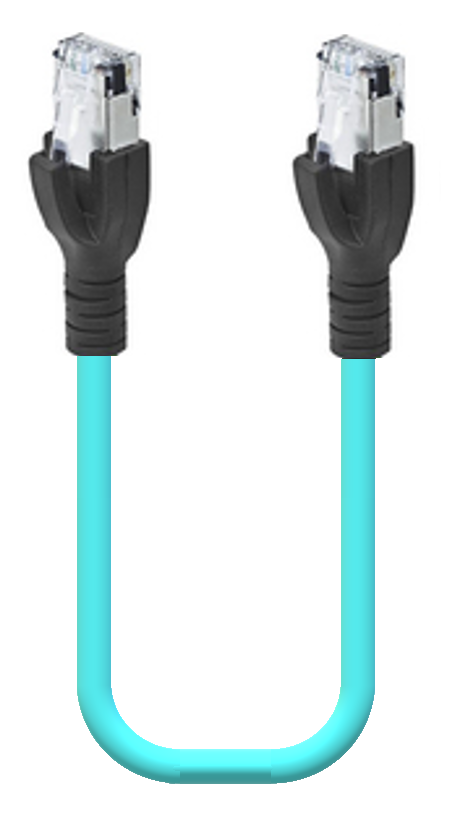

Fast Ethernet Cat5e, doppelseitiges Kabelset, RJ45-Stecker, gerade, 8-polig auf einen RJ45-Stecker, gerade, 8-polig, 24 AWG TPE-Kabel, verseilt/geschirmt, 2 verdrillte, verbundene Paare mit blaugrüner Ummantelung

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Vorderansicht Seite 1

Produktfamilie	Datensteckverbinder
Steckverbindertyp	Verbindungsleitung, beidseitig umspritzt
Art der Abschirmung	Geschirmt
Nennspannung	42 V
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	30 V AC/42 V DC
Nennstrom	1.5 A
Art der Datenübertragung	Fast Ethernet Cat5e
Datenübertragungsrate	100 Mbit/s

Technischen Daten Seite 1

Seite 1 Produkt-Unterfamilie	RJ45
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade
Befestigungstyp	Stecker
Anzahl der Pins	8 (4 angeschlossen)
Kodierung, Seite 1	RJ45
Steckzyklen	≤ 750
Temperaturbereich (Betrieb)*	- 40 °C - + 70 °C
Schutzart/IP-Klassifizierung**	IP20
Kontakt-Basismaterial	P/CuSN
Seite 1 Kontaktbeschichtung	Au
Kontakt-Trägermaterial	Polycarbonat
Kontakt-Trägerfarbe	Durchsichtig
Umspritztes Steckergehäuse Material	Elastomer Polyolefin
Umspritztes Steckergehäuse Farbe	Schwarz

Kabeldaten

Kabeltyp	500
Kabelnummer	YM57530
Leiterquerschnitt	24 AWG
Anzahl der Drähte	2 Paar (verklebte, verdrillte Paare)
Minimaler Biegeradius (Festinstallation)	5 x D
Minimaler Biegeradius (flexible Installation)	10 x D
Zyklen (Biegen)	3
Zyklen (Torsion)	˃ 5 M @ ± 360 °/1 m
Material der Kabelummantelung	TPE
Farbe der Kabelummantelung	Blaugrün
Kabeldurchmesser D	ø7.62 mm
Kabel-Isolierungsmaterial	Polyolefin
Durchmesser isolierter Draht	ø 1,02 ± 0,05 mm
Gesamtabschirmung (Kabel)	TC-Geflecht 65% (verzinntes Kupfer)
Folienabschirmung	Al-Folie 100 %
Temperaturbereich (Festinstallationen)	- 40 °C - + 75 °C
Temperaturbereich (flexible Installtaion)	- 25 °C - + 75 °C
Temperaturbereich (Schleppketten-Installation)	- 25 °C - + 60 °C
UL Kabeltyp	AWM 20626, 80C 600 V
Leitungseigenschaften	NEMA WC-63.1 Kategorie 5, ICEA 661, Kategorie 5e Patch, TIA/EI-568-B.2, Kategorie 5e, Innen/Außen Ja, Ölbeständig
Farben der Kabelseele	Verklebte verdrillte Paare: Weiß/Orange \| Weiß/Grün

Technischen Daten Seite 2

Seite 2 Produkt-Unterfamilie	RJ45
Seite 2 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design, Seite 2	Gerade
Befestigungstyp, Seite 2	Stecker
Anzahl der Pins, Seite 2	8 (4 angeschlossen)
Kodierung, Seite 2	RJ45
Steckzyklen, Seite 2	≤ 750
Temperaturbereich (Betrieb), Seite 2*	- 40 °C - + 70 °C
Schutzart/IP-Klassifizierung, Seite 2**	IP20
Kontakt-Basismaterial, Seite 2	P/CuSN
Kontaktbeschichtung, Seite 2	Au
Kontakt-Trägermaterial, Seite 2	Polycarbonat
Kontakt-Trägerfarbe, Seite 2	Durchsichtig
Material des umspritzten Gehäuses, Seite 2	Elastomer Polyolefin
Farbe des umspritzten Gehäuses, Seite 2	Schwarz

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Ölbeständigkeit	Ja

Anmerkungen

Derating-Hinweis	Derating beachten

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.38 Revisionsdatum: 02-03-2025

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.38 Revisionsdatum: 02-03-2025

Report An Error

Artikelnummer

Artikelnr.	Artikelbeschreibung	Kabellänge
7167	0985 YM57530 500/15 M
900005044	0985 YM57530 500/0.2M	0.2 m
900004852	0985 YM57530 500/0.3M	0.3 m
900004163	0985 YM57530 500/0.5M	0.5 m
900004235	0985 YM57530 500/3.5M	0.5 m
900004853	0985 YM57530 500/0.6M	0.6 m
900004164	0985 YM57530 500/1M	1 m
900004165	0985 YM57530 500/2M	2 m
900004166	0985 YM57530 500/3M	3 m
900005024	0985 YM57530 500/4M	4 m
900004167	0985 YM57530 500/5M	5 m
900016281	0985 YM57530 500/6M	6 m
900016280	0985 YM57530 500/7M	7 m
900016252	0985 YM57530 500/8M	8 m
900004168	0985 YM57530 500/10M	10 m
900016254	0985 YM57530 500/13M	13 m
900004169	0985 YM57530 500/15M	15 m
900004170	0985 YM57530 500/20M	20 m
900004422	0985 YM57530 500/25M	25 m
900004423	0985 YM57530 500/30M	30 m
900004424	0985 YM57530 500/35M	35 m
900004425	0985 YM57530 500/40M	40 m
900004426	0985 YM57530 500/45M	45 m
900004427	0985 YM57530 500/50M	50 m
900004428	0985 YM57530 500/55M	55 m
900005010	0985 YM57530 500/60M	60 m
900004429	0985 YM57530 500/65M	65 m
900004430	0985 YM57530 500/75M	75 m
900016189	0985 YM57530 500/80M	80 m
