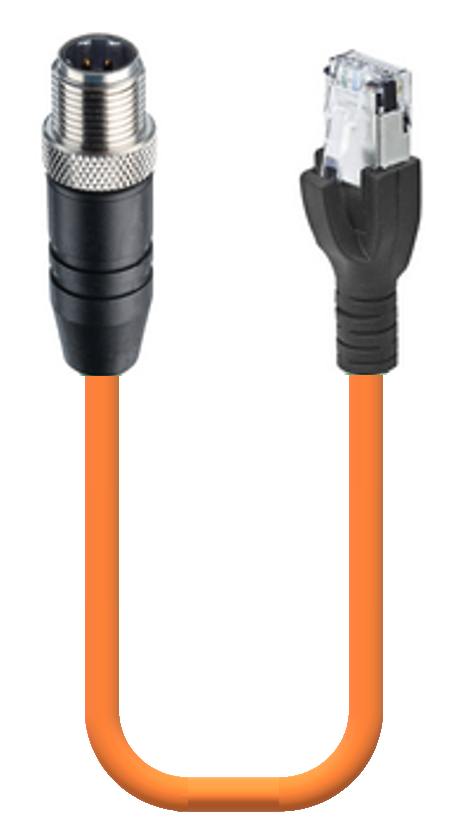

Artikelnummer: 0985 YM57530-N 103
Fast Ethernet Cat5e, Beidseitig umspritzte Verbindungsleitung, M12 Stecker, gerade, 4-Pins, D-kodiert zu RJ45 Stecker, gerade, 8-Pins, 24 AWG TPE-Kabel, verdrillt/abgeschirmt, 2 verdrillte, verklebte Paare mit orangefarbener Ummantelung
Fast Ethernet Cat5e, Beidseitig umspritzte Verbindungsleitung, M12 Stecker, gerade, 4-Pins, D-kodiert zu RJ45 Stecker, gerade, 8-Pins, 24 AWG TPE-Kabel, verdrillt/abgeschirmt, 2 verdrillte, verklebte Paare mit orangefarbener Ummantelung
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Vorderansicht Seite 1
|
Produktfamilie |
Datensteckverbinder |
|---|---|
|
Steckverbindertyp |
Verbindungsleitung, beidseitig umspritzt |
|
Abschirmung |
Geschirmt |
|
Nennspannung |
42 V |
|
Bemessungs-Stoßspannung |
1,5 kV |
|
Betriebsspannung |
30 V AC/42 V DC |
|
Nennstrom* |
1,5 A |
|
Datenübertragung |
Fast Ethernet Cat5e |
|
Datenübertragungsrate |
100 Mbit/s |
Technischen Daten Seite 1
|
Produkt-Unterfamilie |
M12 Standard |
|---|---|
|
Kontakttyp / Art |
Stecker |
|
Steckverbinder-Design |
Gerade |
|
Befestigungstyp |
Rändelschraube |
|
Anzahl der Pins |
4 |
|
Kodierung |
D |
|
Steckzyklen |
≤ 100 |
|
Kabelverschraubung |
PG 11, Farbe siehe Standardartikel |
|
Temperaturbereich (Betrieb)* |
- 25 °C – +75 °C |
|
Schutzart/IP-Klassifizierung** |
IP65, IP67 |
|
Designstandard |
IEC 61076-2-101 |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Luft- und Kriechstrecke |
EN 60664-1 (2003/11); VDE 0110-1 |
|
Überspannungskategorie |
III gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Kontakt-Basismaterial |
CuSn |
|
Kontaktbeschichtung |
Cu/Au |
|
Kontakt-Trägermaterial |
PBT |
|
Kontakt-Trägerfarbe |
Schwarz |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 HB |
|
Umspritztes Steckergehäuse Material |
TPU |
|
Umspritztes Steckergehäuse Farbe |
Schwarz |
|
Entflammbarkeitsklasse (umspritztes Gehäuse) |
UL 94 HB |
|
Gehäusefarbe |
Semitransparent |
|
Befestigungsmaterial |
CuZn |
|
Befestigungsbeschichtung |
Vernickelt |
|
Abschirmungsmaterial |
CuZn, verzinnt |
|
Dichtungsmaterial |
NBR |
|
Anzugsdrehmoment (Kabelverschraubung) |
PG11: (250–375) Ncm |
|
Anzugsmoment (Befestigung) |
M 12x1: (50-60) Ncm, handfest |
|
Zubehör gesondert zu bestellen |
Dichtung: 730-801-002, NBR, Temperaturbereich: -30 °C bis +90 °C, Flachdichtung GDM 3-7, Blassbraun; 731-739-004, EPDM, Temperaturbereich: -40 °C bis +125 °C, Flachdichtung GDM 3-21, Blassbraun; 731-740-002, MPQ, Temperaturbereich: -40 °C bis +125 °C, Flachdichtung GDM 3-17, Rot; 731-531-002, NBR, Temperaturbereich: -30 °C bis +90 °C, Profildichtung GDM 3-16, Schwarz ; 731-532-002, VMQ, Temperaturbereich: -40 °C bis +125 °C, Profildichtung GDM 3-17, Rot, Zentralschraube: 732-574-001, Rändelschraube (Grau) 734-363-001, Edelstahlschraube 735-507-001, Torxschraube |
Kabeldaten
|
Kabelnummer |
YM5753-N |
|---|---|
|
Leiterquerschnitt |
24 AWG |
|
Anzahl der Drähte |
2 Paar (verklebte, verdrillte Paare) |
|
Minimaler Biegeradius (Festinstallation) |
|
|
Minimaler Biegeradius (flexible Installation) |
|
|
Zyklen (Biegen) |
|
|
Zyklen (Torsion) |
˃ 5 M @ ± 360 °/1 m |
|
Material der Kabelummantelung |
TPE |
|
Farbe der Kabelummantelung |
Orange |
|
Kabeldurchmesser D |
ø 7,62 mm |
|
Kabel-Isolierungsmaterial |
Polyolefin |
|
Durchmesser isolierter Draht |
ø 1,02 ± 0,05 mm |
|
Gesamtabschirmung (Kabel) |
TC-Geflecht 65% (verzinntes Kupfer) |
|
Folienabschirmung |
Al-Folie 100 % |
|
Temperaturbereich (Festinstallationen) |
- 40 °C – +75 °C |
|
Temperaturbereich (flexible Installtaion) |
- 25 °C – +75 °C |
|
Temperaturbereich (Schleppketten-Installation) |
- 25 °C – +60 °C |
|
UL Kabeltyp |
AWM 20626, 80C 600 V |
|
Leitungseigenschaften |
NEMA WC-63.1 Kategorie 5, ICEA 661, Kategorie 5e Patch, TIA/EI-568-B.2, Kategorie 5e, Innen-/Außenbereich, ölbeständig |
|
Farben der Kabelseele |
Verklebte verdrillte Paare: Weiß/Orange | Weiß/Grün |
Technischen Daten Seite 2
|
Produkt-Unterfamilie, Seite 2 |
RJ45 |
|---|---|
|
Kontakttyp/Art, Seite 2 |
Stecker |
|
Steckverbinder-Design, Seite 2 |
Gerade |
|
Befestigungstyp, Seite 2 |
Stecker |
|
Anzahl der Pins, Seite 2 |
8 (4 angeschlossen) |
|
Kodierung, Seite 2 |
RJ45 |
|
Steckzyklen, Seite 2 |
≤ 750 |
|
Temperaturbereich (Betrieb), Seite 2* |
- 40 °C – +70 °C |
|
Schutzart/IP-Klassifizierung, Seite 2** |
IP20 |
|
Kontakt-Basismaterial, Seite 2 |
P/CuSN |
|
Kontaktbeschichtung, Seite 2 |
Au |
|
Kontakt-Trägermaterial, Seite 2 |
Polycarbonat |
|
Kontakt-Trägerfarbe, Seite 2 |
Durchsichtig |
|
Material des umspritzten Gehäuses, Seite 2 |
Elastomer Polyolefin |
|
Farbe des umspritzten Gehäuses, Seite 2 |
Schwarz |
Sicherheits- und Umwelt-Compliance
|
RoHS-konform |
Ja |
|---|
Widerstände
|
Ölbeständigkeit |
Ja |
|---|
Anmerkungen
|
Derating-Hinweis |
Derating beachten |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.39 Revisionsdatum: 03.02.2025 |
|---|
Belden.GenericSpecificationTitle
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.39 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Artikelbeschreibung | Kabellänge |
|---|---|---|
| 900016225 | 0985 YM57530-N 103/5M | 5 m |
| 900005052 | 0985 YM57530-N 103/6.5M | 6,5 m |
| 900005149 | 0985 YM57530-N 103/10M | 10 m |
| 900005054 | 0985 YM57530-N 103/12M | 12 m |
