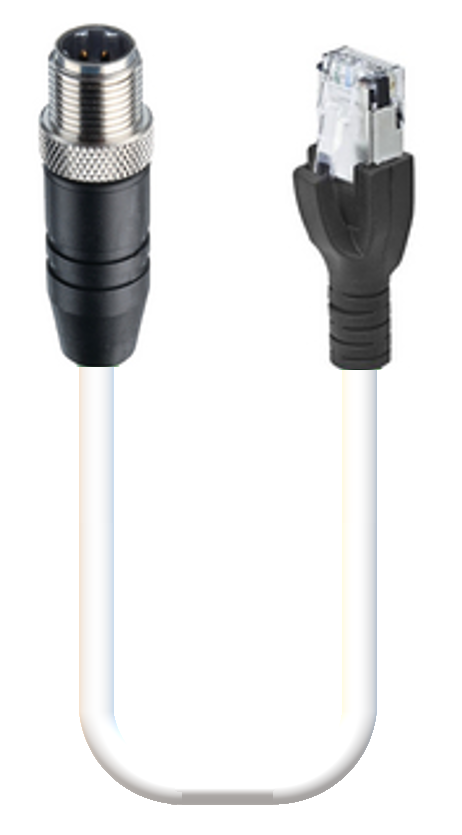

Fast Ethernet Cat5e, doppelseitiges Kabelset, M12-Stecker, gerade, 4-polig, D-Kodierung auf einen RJ45-Stecker, gerade, 8-polig, 24 AWG TPE-Kabel, verseilt/geschirmt, 2 verdrillte, gebondete Paare mit weißem Mantel

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Vorderansicht Seite 1

Produktfamilie	Datensteckverbinder
Steckverbindertyp	Verbindungsleitung, beidseitig umspritzt
Art der Abschirmung	Geschirmt
Nennspannung	42 V
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	30 V AC/42 V DC
Nennstrom	1.5 A
Art der Datenübertragung	Fast Ethernet Cat5e
Datenübertragungsrate	100 Mbit/s

Technischen Daten Seite 1

Seite 1 Produkt-Unterfamilie	M12 Standard
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade
Befestigungstyp	Rändelschraube
Anzahl der Pins	4
Kodierung, Seite 1	D
Steckzyklen	≤ 100
Kabelverschraubung	PG 7
Temperaturbereich (Betrieb)*	- 25 °C - + 75 °C
Temperaturbereich (Dichtung)	Siehe Zubehör
Schutzart/IP-Klassifizierung**	IP65, IP67
Designstandard	IEC 61076-2-101
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	EN 60664-1 (2003/11); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial	CuSn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PBT
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Schwarz
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Gehäusefarbe	Schwarz
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt
Abschirmungsmaterial	CuZn, verzinnt
Dichtungsmaterial	NBR, Kabelverschraubung
Anzugsdrehmoment (Kabelverschraubung)	PG7: (150–250) Ncm
Anzugsmoment (Befestigung)	M 12x1: (50-60) Ncm, handfest
Zubehör gesondert zu bestellen	Dichtung: GDSN 307-4, 730-176-002, NBR, Flachdichtung für Temperaturbereich: -25°C bis +90°C, GDSN 307-5, 730-310-003,EPDM, Flachdichtung für Temperaturbereich: -40°C bis +125°C

Kabeldaten

Kabelnummer	YM57530-W
Leiterquerschnitt	24 AWG
Anzahl der Drähte	2 Paar (verklebte, verdrillte Paare)
Minimaler Biegeradius (Festinstallation)	5 x D
Minimaler Biegeradius (flexible Installation)	10 x D
Zyklen (Biegen)	3
Zyklen (Torsion)	˃ 5 M @ ± 360 °/1 m
Material der Kabelummantelung	TPE
Farbe der Kabelummantelung	Weiß
Kabeldurchmesser D	ø7.62 mm
Kabel-Isolierungsmaterial	Polyolefin
Durchmesser isolierter Draht	ø 1,02 ± 0,05 mm
Gesamtabschirmung (Kabel)	TC-Geflecht 65% (verzinntes Kupfer)
Folienabschirmung	Al-Folie 100 %
Temperaturbereich (Festinstallationen)	- 40 °C - + 75 °C
Temperaturbereich (flexible Installtaion)	- 25 °C - + 75 °C
Temperaturbereich (Schleppketten-Installation)	- 25 °C - + 60 °C
UL Kabeltyp	AWM 20626, 80C 600 V
Leitungseigenschaften	NEMA WC-63.1 Kategorie 5, ICEA 661, Kategorie 5e Patch, TIA/EI-568-B.2, Kategorie 5e, Innen/Außen Ja, Ölbeständig
Farben der Kabelseele	Verklebte verdrillte Paare: Weiß/Orange \| Weiß/Grün

Technischen Daten Seite 2

Seite 2 Produkt-Unterfamilie	RJ45
Seite 2 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design, Seite 2	Gerade
Befestigungstyp, Seite 2	Stecker
Anzahl der Pins, Seite 2	8 (4 angeschlossen)
Kodierung, Seite 2	RJ45
Steckzyklen, Seite 2	≤ 750
Temperaturbereich (Betrieb), Seite 2*	- 40 °C - + 70 °C
Schutzart/IP-Klassifizierung, Seite 2**	IP20
Kontakt-Basismaterial, Seite 2	P/CuSN
Kontaktbeschichtung, Seite 2	Au
Kontakt-Trägermaterial, Seite 2	Polycarbonat
Kontakt-Trägerfarbe, Seite 2	Durchsichtig
Material des umspritzten Gehäuses, Seite 2	Elastomer Polyolefin
Farbe des umspritzten Gehäuses, Seite 2	Schwarz

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Ölbeständigkeit	Ja

Anmerkungen

Derating-Hinweis	Derating beachten

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.43 Revisionsdatum: 02-03-2025

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.43 Revisionsdatum: 02-03-2025

Report An Error

Artikelnummer

Artikelnr.	Artikelbeschreibung	Kabellänge
900016226	0985 YM57530-W 103/5M	5 m
900004278	0985 YM57530-W 103/6.5M	6.5 m
900005007	0985 YM57530-W 103/8M	8 m
900005008	0985 YM57530-W 103/10M	10 m
900004279	0985 YM57530-W 103/12M	12 m
900016194	0985 YM57530-W 103/15M	15 m
900004411	0985 YM57530-W 103/16M	16 m
900004816	0985 YM57530-W 103/20M	20 m
900016015	0985 YM57530-W 103/30M	30 m
900016175	0985 YM57530-W 103/40M	40 m
