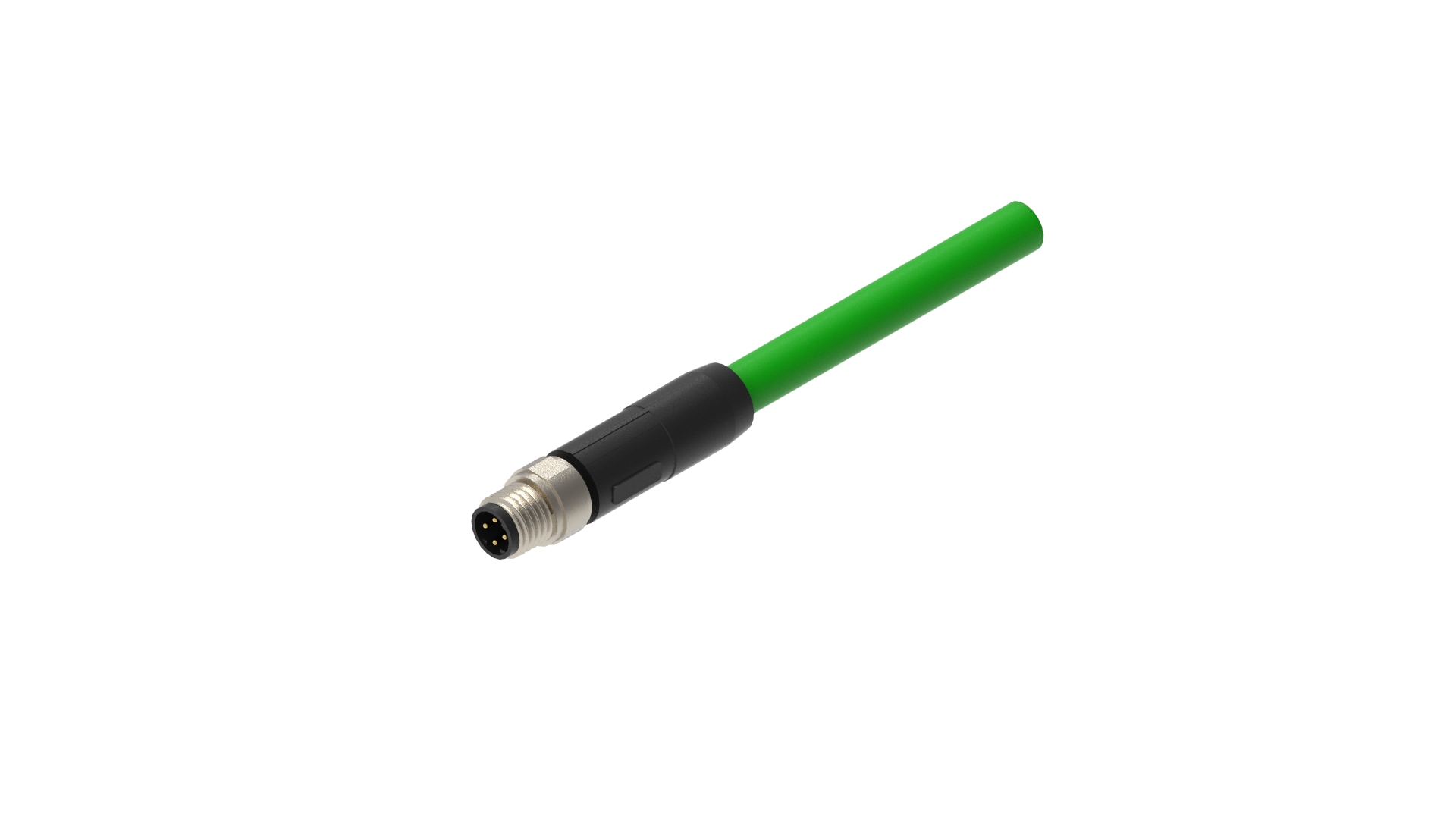

M8-Doppelanschlussleitung für PROFINET-Anwendungen, Fast Ethernet Cat 5e bis zu 100 Mbit/s, geschirmt, 4-polig, D-kodiert, Stecker auf Stecker, gerade auf gewinkelt, grünes PUR-Kabel, AWM 20549, ø 6,5 ±0,20 mm, Leiterquerschnitt 2x2x0,34 mm², 48 V AC / 60 V DC Betriebsspannung, Nennstrom 4 A, geeignet für IP65- und IP67-Umgebung

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht Seite 1

Pin 1	Pin 2	Pin 3	Pin 4
yellow	white	orange	blue

Vorderansicht Seite 2

Pin 1	Pin 2	Pin 3	Pin 4
yellow	white	orange	blue

Produktfamilie	Datensteckverbinder
Steckverbindertyp	Verbindungsleitung, beidseitig umspritzt
Art der Abschirmung	Geschirmt
Nennspannung	60 V
Nennspannung (UL)	30 V
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	48 V Wechselstrom/60 V Gleichstrom
Nennstrom	4 A
Nennstrom (UL)*	0.5 A
Art der Datenübertragung	Fast Ethernet Cat5e
Datenübertragungsrate	100 Mbit/s

Technischen Daten Seite 1

Seite 1 Produkt-Unterfamilie	M8 4D
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade
Befestigungstyp	Kupplungsschraube
Anzahl der Pins	4
Kodierung, Seite 1	D
Übergangswiderstand	10 mOhm
Isolationswiderstand	˃ 10^8 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 25 °C - + 90 °C
Schutzart/IP-Klassifizierung**	IP65, IP67
Designstandard	IEC 61076-2-114
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial	CuSn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PA
Kontakt-Trägerfarbe	Schwarz
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Schwarz
Gehäusematerial	TPU
Gehäusefarbe	Schwarz
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt
Anzugsmoment (Befestigung)	M 8x1: 20 Ncm, handfest
Hinweis	Nicht unter Last verbinden oder trennen

Kabeldaten

Kabelnummer	467
Leiterquerschnitt	2x2x0,34 mm²
Anzahl der Drähte	4
Minimaler Biegeradius (Festinstallation)	5 x D
Minimaler Biegeradius (flexible Installation)	10 x D
Leiter-Material	Cu
Material der Kabelummantelung	PUR
Farbe der Kabelummantelung	Grün
Kabeldurchmesser D	ø 6,5 ±0,20 mm
Kabel-Isolierungsmaterial	PE
Durchmesser isolierter Draht	ø 1,63 ±0,05 mm
Gesamtabschirmung (Kabel)	Cu-ETP1 verzinnt
Folienabschirmung	AL-PETP
Temperaturbereich (Festinstallationen)	- 25 °C - + 90 °C
Temperaturbereich (flexible Installtaion)	-25 °C - +60 °C
Temperaturbereich (Schleppketten-Installation)	- 5 °C - + 60 °C
UL Kabeltyp	AWM: 20549
Entflammbarkeitsklasse (Kabelummantelung)	FT-2
Leitungseigenschaften	Ausschluss von gefährlichen Materialien
Farben der Kabelseele	Quad: weiß & blau & gelb & orange

Technischen Daten Seite 2

Seite 2 Produkt-Unterfamilie	M8 4D
Seite 2 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design, Seite 2	Gewinkelt
Befestigungstyp, Seite 2	Kupplungsschraube
Anzahl der Pins, Seite 2	4
Übergangswiderstand, Seite 2	10 mOhm
Isolationswiderstand, Seite 2	˃ 10^8 Ohm
Steckzyklen, Seite 2	≤ 100
Temperaturbereich (Betrieb), Seite 2*	- 25 °C - + 90 °C
Betriebstemperatur (UL), Seite 2	max. + 90 °C
Schutzart/IP-Klassifizierung, Seite 2**	IP65, IP67
Designstandard, Seite 2	IEC 61076-2-114
Verschmutzungsgrad, Seite 2	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie, Seite 2	III gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial, Seite 2	CuSn
Kontaktbeschichtung, Seite 2	Cu/Au
Material des umspritzten Gehäuses, Seite 2	TPU
Farbe des umspritzten Gehäuses, Seite 2	Schwarz
Gehäusematerial, Seite 2	TPU
Gehäusefarbe, Seite 2	Schwarz
Befestigungsmaterial, Seite 2	CuZn
Befestigungsbeschichtung, Seite 2	Vernickelt
Anzugsmoment (Befestigung), Seite 2	M 8x1: 20 Ncm, handfest

Zulassungen

UL-Datei	E469096
UL	UL 1863; cULus

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Halogenfrei	IEC 60754-1

Anmerkungen

Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Derating-Hinweis	Derating beachten

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.29 Revisionsdatum: 02-03-2025

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.29 Revisionsdatum: 02-03-2025

Report An Error

Artikelnummer

Artikelnr.	Artikelbeschreibung	Kabellänge
935036001	RSMGVS-4D-RSMWVS-4D-0467/01 M	1 m
935036002	RSMGVS-4D-RSMWVS-4D-0467/02 M	2 m
935036003	RSMGVS-4D-RSMWVS-4D-0467/05 M	5 m
935036004	RSMGVS-4D-RSMWVS-4D-0467/10 M	10 m
