Artikelnummer: RSEL 8

M12 Einsatz Sensor/Aktor-Einbausteckverbinder: Stecker, Einsatz mit O-Ring und Anti-Rotation, M12 – Steckseite, Printkontakte – Anschlussseite, 8-Pins, A-kodiert, ungeschirmt, Steckergehäuse Schwarz, 30 V Wechselstrom/Gleichstrom, 2 A

M12 Einsatz Sensor/Aktor-Einbausteckverbinder: Stecker, Einsatz mit O-Ring und Anti-Rotation, M12 – Steckseite, Printkontakte – Anschlussseite, 8-Pins, A-kodiert, ungeschirmt, Steckergehäuse Schwarz, 30 V Wechselstrom/Gleichstrom, 2 A

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

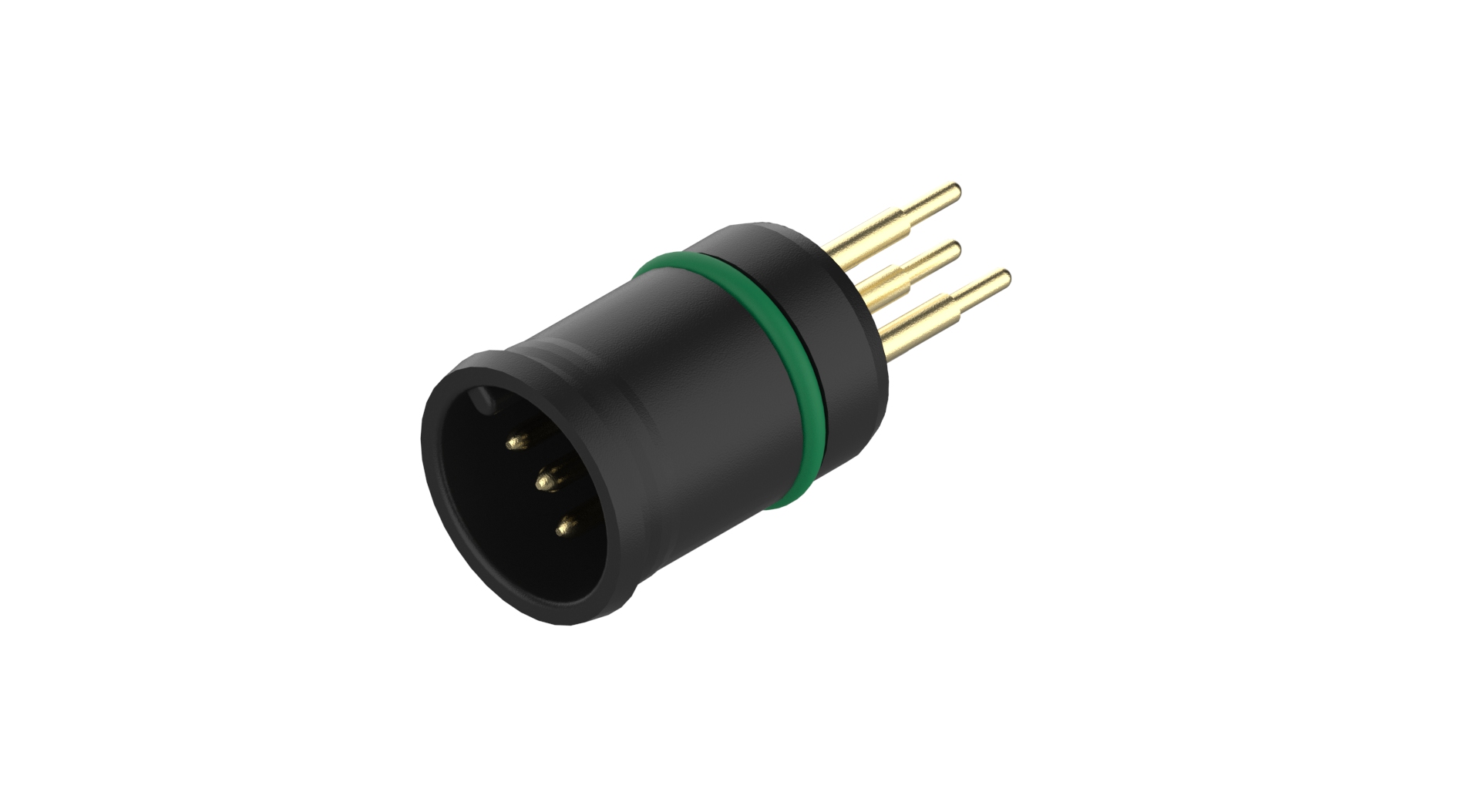

RSEL 8
  • RSEL 8
1 von 1
  • Wo kann man es kaufen?

Technische Daten

Einen Fehler melden

Produktfamilie

Sensor/Aktor-Steckverbinder

Produkt-Unterfamilie

M12 Einsatz

Steckseite

M12

Anschlussseite

Printkontakte

Steckverbindertyp

Einbausteckverbinder

Kontakttyp / Art

Stecker

Steckverbinder-Design

Einsatz mit O-Ring und Anti-Rotation

Anzahl der Pins

8

Kodierung

A

Nennspannung

30 V

Bemessungs-Stoßspannung

0,8 kV

Betriebsspannung

30 V Wechselstrom/Gleichstrom

Nennstrom*

2 A

Übergangswiderstand

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 100

Verbindungstyp

PCB

Temperaturbereich (Betrieb)*

- 25 °C – +85 °C

Schutzart/IP-Klassifizierung**

IP65, IP67

Designstandard

IEC 61076-2-101

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Luft- und Kriechstrecke

DIN EN 60664-1 (2008/01); VDE 0110-1

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuZn

Kontaktbeschichtung

Cu/Au

Kontakt-Trägermaterial

PA

Kontakt-Trägerfarbe

Schwarz

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 V-0

Vergossen

Nein

O-Ring-Material

FKM

RoHS-konform

Ja

Derating-Hinweis

* Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

* Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt. Auf der Installationsseite muss die Festigkeit durch geeignete Maßnahmen sichergestellt werden.

Hinweis

Der Einbausteckverbinder ist konstruktiv für die Verwendung in IP67-Produkten vorgesehen. Um diese Schutzklasse zu erreichen, muss der vorgesehene Standort entsprechend gestaltet werden. Weitere Einzelheiten siehe IEC 61076-2-101.

Derating-Hinweis

* Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

* Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt. Auf der Installationsseite muss die Festigkeit durch geeignete Maßnahmen sichergestellt werden.

Hinweis

Der Einbausteckverbinder ist konstruktiv für die Verwendung in IP67-Produkten vorgesehen. Um diese Schutzklasse zu erreichen, muss der vorgesehene Standort entsprechend gestaltet werden. Weitere Einzelheiten siehe IEC 61076-2-101.

Artikelnummer

Artikelnr. Artikelbeschreibung
30550 RSEL 8
