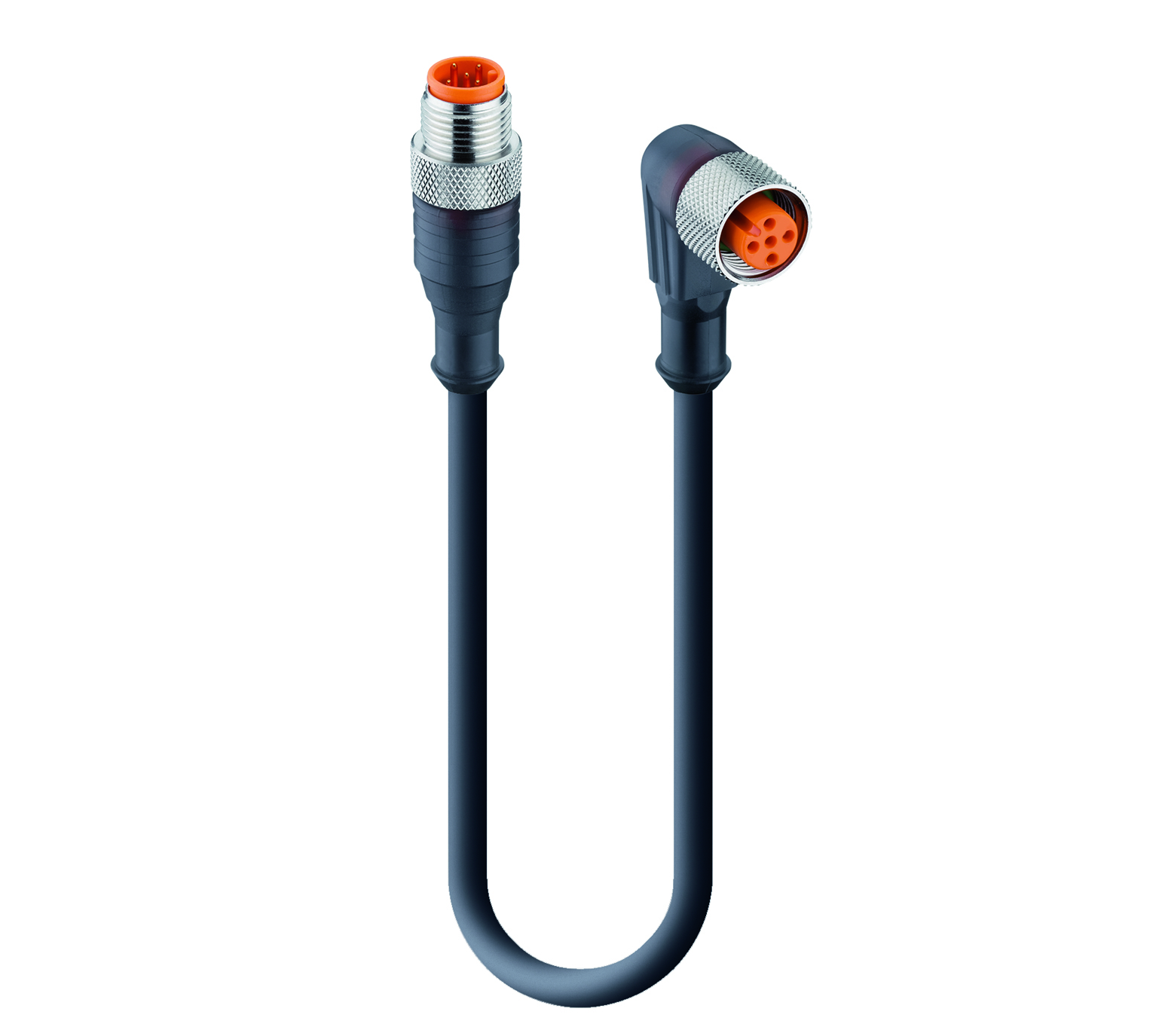

Beidseitig umspritzte Sensor/Aktor-Verbindungsleitung: Stecker, gerade, A-kodiert, transluzent, 5-Pin M12 Standardsteckverbinder zu gewinkelter, transluzenter, A-kodierter Buchse 5-Pin M12 Standardsteckverbinder, 50 V Wechselstrom/60 V Gleichstrom, 4 A; PUR schwarzes Kabel, 5-Drähte, 0,50 mm²
| Pin 1 | Pin 2 | Pin 3 | Pin 4 | Pin 5 |
|---|---|---|---|---|
| Braun | Weiß | Blau | Schwarz | Grün-Gelb |
| Pin 1 | Pin 2 | Pin 3 | Pin 4 | Pin 5 |
|---|---|---|---|---|
| Braun | Weiß | Blau | Schwarz | Grün-Gelb |
|
Produktfamilie |
Sensor/Aktor-Steckverbinder |
|---|---|
|
Steckverbindertyp |
Verbindungsleitung, beidseitig umspritzt |
|
Abschirmung |
Ungeschirmt |
|
Nennspannung |
60 V |
|
Nennspannung (UL) |
30 V Wechselstrom/Gleichstrom |
|
Bemessungs-Stoßspannung |
1,5 kV |
|
Betriebsspannung |
50 V Wechselstrom/60 V Gleichstrom |
|
Nennstrom* |
4 A |
|
Nennstrom (UL)* |
4 A |
|
Produkt-Unterfamilie |
M12 Standard |
|---|---|
|
Kontakttyp / Art |
Stecker |
|
Steckverbinder-Design |
Gerade |
|
Befestigungstyp |
Kupplungsschraube |
|
Anzahl der Pins |
5 |
|
Kodierung |
A |
|
Übergangswiderstand |
≤ 10 mOhm |
|
Isolationswiderstand |
˃ 10^9 Ohm |
|
Steckzyklen |
≤ 100 |
|
Temperaturbereich (Betrieb)* |
- 40 °C – +90 °C |
|
Betriebstemperatur (UL) |
max. + 50 °C |
|
Schutzart/IP-Klassifizierung** |
IP65, IP67, IP68 (1 m / 24 h), IP69K |
|
Designstandard |
IEC 61076-2-101 |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Überspannungskategorie |
III gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Kontakt-Basismaterial |
CuSn |
|
Kontaktbeschichtung |
Cu/Au |
|
Kontakt-Trägermaterial |
TPU-GF |
|
Kontakt-Trägerfarbe |
Orange |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 HB |
|
Umspritztes Steckergehäuse Material |
TPU |
|
Umspritztes Steckergehäuse Farbe |
Transparent |
|
Entflammbarkeitsklasse (umspritztes Gehäuse) |
UL 94 HB |
|
Befestigungsmaterial |
CuZn |
|
Befestigungsbeschichtung |
Vernickelt |
|
Anzugsmoment (Befestigung) |
M 12x1: (50-60) Ncm, handfest |
|
Hinweis |
Nicht unter Last verbinden oder trennen |
|
Kabelnummer |
228 |
|---|---|
|
Leiterquerschnitt |
0,5 mm² |
|
Anzahl der Drähte |
5 |
|
Minimaler Biegeradius (Festinstallation) |
˃ 5 x D |
|
Minimaler Biegeradius (flexible Installation) |
˃ 10 x D |
|
Zyklen (Biegen) |
˃ 5 M |
|
Zyklen (Torsion) |
˃ 5 M @ ± 360 °/1 m |
|
Leitermaterial |
Cu |
|
Material der Kabelummantelung |
PUR |
|
Farbe der Kabelummantelung |
Mattes Schwarz ähnlich RAL 9005 |
|
Kabeldurchmesser D |
ø 5,40 ± 0,20 mm |
|
Kabel-Isolierungsmaterial |
PP |
|
Durchmesser isolierter Draht |
ø 1,50 ± 0,05 mm |
|
Temperaturbereich (Festinstallationen) |
- 50 °C bis 105 °C (UL: + 80 °C) |
|
Temperaturbereich (flexible Installtaion) |
- 25 °C bis 105 °C (UL: + 80 °C) |
|
Temperaturbereich (Schleppketten-Installation) |
- 25 °C – +60 °C |
|
UL Kabeltyp |
AWM: 20549 |
|
Entflammbarkeitsklasse (Kabelummantelung) |
DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT-2 |
|
Leitungseigenschaften |
Gute Mikroben- und Hydrolysebeständigkeit; weitgehend weichmacherdiffusionsfrei; Ausschluss von PVC und Silikon; frei von lackbenetzungsstörenden Substanzen; Kälteflexibilität |
|
Produkt-Unterfamilie, Seite 2 |
M12 Standard |
|---|---|
|
Kontakttyp/Art, Seite 2 |
Buchse |
|
Steckverbinder-Design, Seite 2 |
Gewinkelt |
|
Befestigungstyp, Seite 2 |
Kupplungsmutter |
|
Anzahl der Pins, Seite 2 |
5 |
|
Kodierung, Seite 2 |
A |
|
Übergangswiderstand, Seite 2 |
≤ 10 mOhm |
|
Isolationswiderstand, Seite 2 |
˃ 10^9 Ohm |
|
Steckzyklen, Seite 2 |
≤ 100 |
|
Temperaturbereich (Betrieb), Seite 2* |
- 40 °C – +90 °C |
|
Betriebstemperatur (UL), Seite 2 |
max. + 50 °C |
|
Schutzart/IP-Klassifizierung, Seite 2** |
IP65, IP67, IP68 (1 m / 24 h), IP69K |
|
Designstandard, Seite 2 |
IEC 61076-2-101 |
|
Verschmutzungsgrad, Seite 2 |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Überspannungskategorie, Seite 2 |
III gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Kontakt-Basismaterial, Seite 2 |
CuSn |
|
Kontaktbeschichtung, Seite 2 |
Cu/Au |
|
Kontakt-Trägermaterial, Seite 2 |
TPU |
|
Kontakt-Trägerfarbe, Seite 2 |
Orange |
|
Brennbarkeitsklasse (Kontaktträger), Seite 2 |
UL 94 HB |
|
Material des umspritzten Gehäuses, Seite 2 |
TPU |
|
Farbe des umspritzten Gehäuses, Seite 2 |
Transparent |
|
Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2 |
UL 94 HB |
|
Befestigungsmaterial, Seite 2 |
CuZn |
|
Befestigungsbeschichtung, Seite 2 |
Vernickelt |
|
O-Ring-Material, Seite 2 |
FKM, Grün |
|
Anzugsmoment (Befestigung), Seite 2 |
M 12x1: (50-60) Ncm, handfest |
|
UL-Datei |
E315587 |
|---|---|
|
UL |
UL 2238; cURus |
|
RoHS-konform |
Ja |
|---|
|
Halogenfrei |
DIN EN 50267-2-1, IEC 60754-1, VDE 0482-267-2-1 |
|---|---|
|
Ölbeständigkeit |
IEC 60811:404 |
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|---|---|
|
Derating-Hinweis |
Derating beachten |
| Artikelnr. | Artikelbeschreibung | Kabellänge |
|---|---|---|
| 1833 | RST 5-RKWT 5-228/7,5 M | 7,5 m |
| 3093 | RST 5-RKWT 5-228/3,5 M | 3,5 m |
| 3095 | RST 5-RKWT 5-228/4 M | 4 m |
| 29497 | RST 5-RKWT 5-228/0,6 M | 0,6 m |
| 29498 | RST 5-RKWT 5-228/1 M | 1 m |
| 29499 | RST 5-RKWT 5-228/2 M | 2 m |
| 29500 | RST 5-RKWT 5-228/8 M | 8 m |
| 29631 | RST 5-RKWT 5-228/0,3 M | 0,3 m |
| 29633 | RST 5-RKWT 5-228/3 M | 3 m |
| 29634 | RST 5-RKWT 5-228/5 M | 5 m |
| 34615 | RST 5-RKWT 5-228/1,5 M | 1,5 m |
| 34616 | RST 5-RKWT 5-228/10 M | 10 m |
| 43917 | RST 5-RKWT 5-228/15 M | 15 m |
| 43918 | RST 5-RKWT 5-228/2,5 M | 2,5 m |
| 934636576 | RST 5-RKWT 5-228/20 M | 20 m |
| 14620 | RST 5-RKWT 5-228/0,9 M | 0,9 m |
| 14621 | RST 5-RKWT 5-228/1,2 M | 1,2 m |
| 9508 | RST 5-RKWT 5-228/30 M | 30 m |
