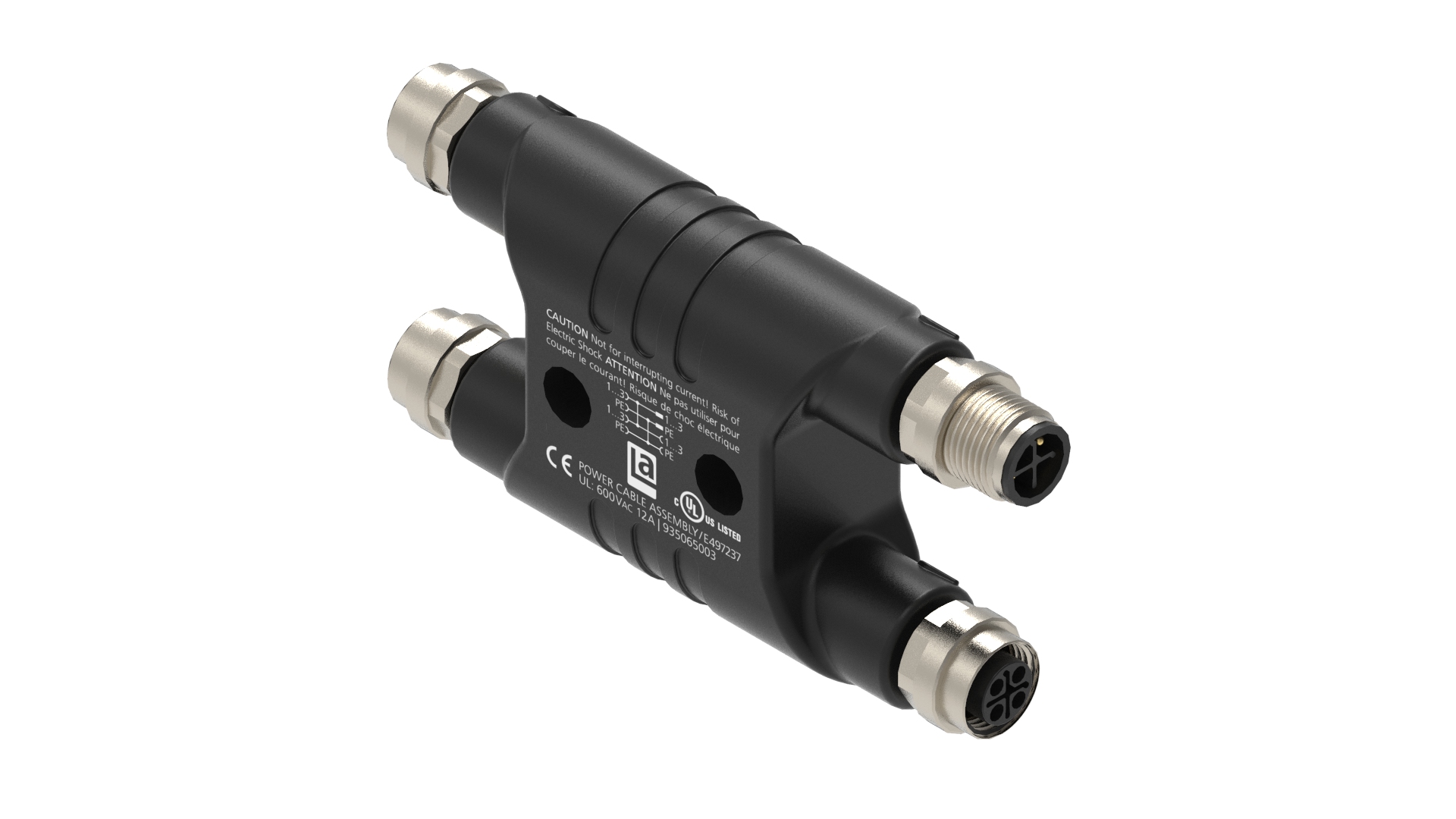

M12 Power H-Verteiler: Stecker, gerade, 3+PE, S-kodiert, M12, Buchse, gerade, 3+PE, S-kodiert

Technische Daten

Seite 1 Produkt-Unterfamilie	M12 Power
Seite 1 Kontakttyp/Geschlecht	Stecker, M12
Steckverbinder-Design	H-Form
Befestigungstyp	Kupplungsmutter
Anzahl der Pins	3+ PE
Kodierung, Seite 1	S
Isolationswiderstand	≥10^8 Ohm
Steckzyklen	100
Temperaturbereich (Betrieb)*	-30°C bis +90°C, Leistungsreduzierung beachten
Designstandard	IEC 61076-2-111
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PA
Kontakt-Trägerfarbe	Schwarz
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Schwarz
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Cu/Ni
O-Ring-Material	FPM/FKM

Temperaturbereich (Festinstallationen)	-30°C bis +90°C

Seite 2 Produkt-Unterfamilie	M12 Power
Seite 2 Kontakttyp/Geschlecht	Buchse, M12
Anzahl der Pins, Seite 2	3+ PE
Kodierung, Seite 2	S
Kontakt-Basismaterial, Seite 2	CuZn
Kontaktbeschichtung, Seite 2	Cu/Au
Kontakt-Trägermaterial, Seite 2	PA
Kontakt-Trägerfarbe, Seite 2	Schwarz
Befestigungsmaterial, Seite 2	CuZn

Kodierung, Seite 3	S
Kontakt-Basismaterial, Seite 3	CuZn
Kontakt-Trägerfarbe, Seite 3	Schwarz
Kontakt-Trägermaterial, Seite 3	PA
Kontaktbeschichtung, Seite 3	Cu/Au
Anzahl der Pins, Seite 3	3+ PE
Schutzart/IP-Klassifizierung (IEC 60529), Seite 3	IP65, IP67, IP68
Bemessungsstrom*, Seite 3	12 A
Bemessungsspannung, Seite 3	630 VAC
Nennspannung (UL), Seite 3	600 VAC
Kontakttyp/Art, Seite 3	Buchse, M12

Kodierung, Seite 4	S
Kontakt-Basismaterial, Seite 4	CuZn
Kontakt-Trägerfarbe, Seite 4	Schwarz
Kontakt-Trägermaterial, Seite 4	PA
Kontaktbeschichtung, Seite 4	Cu/Au
Anzahl der Pins, Seite 4	3+ PE
Produkt-Unterfamilie, Seite 4	M12 Power
Schutzart/IP-Klassifizierung (IEC 60529), Seite 4	IP65, IP67, IP68
Bemessungsstrom*, Seite 4	12 A
Bemessungsspannung, Seite 4	630 VAC
Nennspannung (UL), Seite 4	600 VAC
Kontakttyp/Art, Seite 4	Buchse, M12

UL-Datei	E497237
UL	cULus

RoHS-konform	Ja

Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Derating-Hinweis	* Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Derating-Hinweis	* Derating beachten
