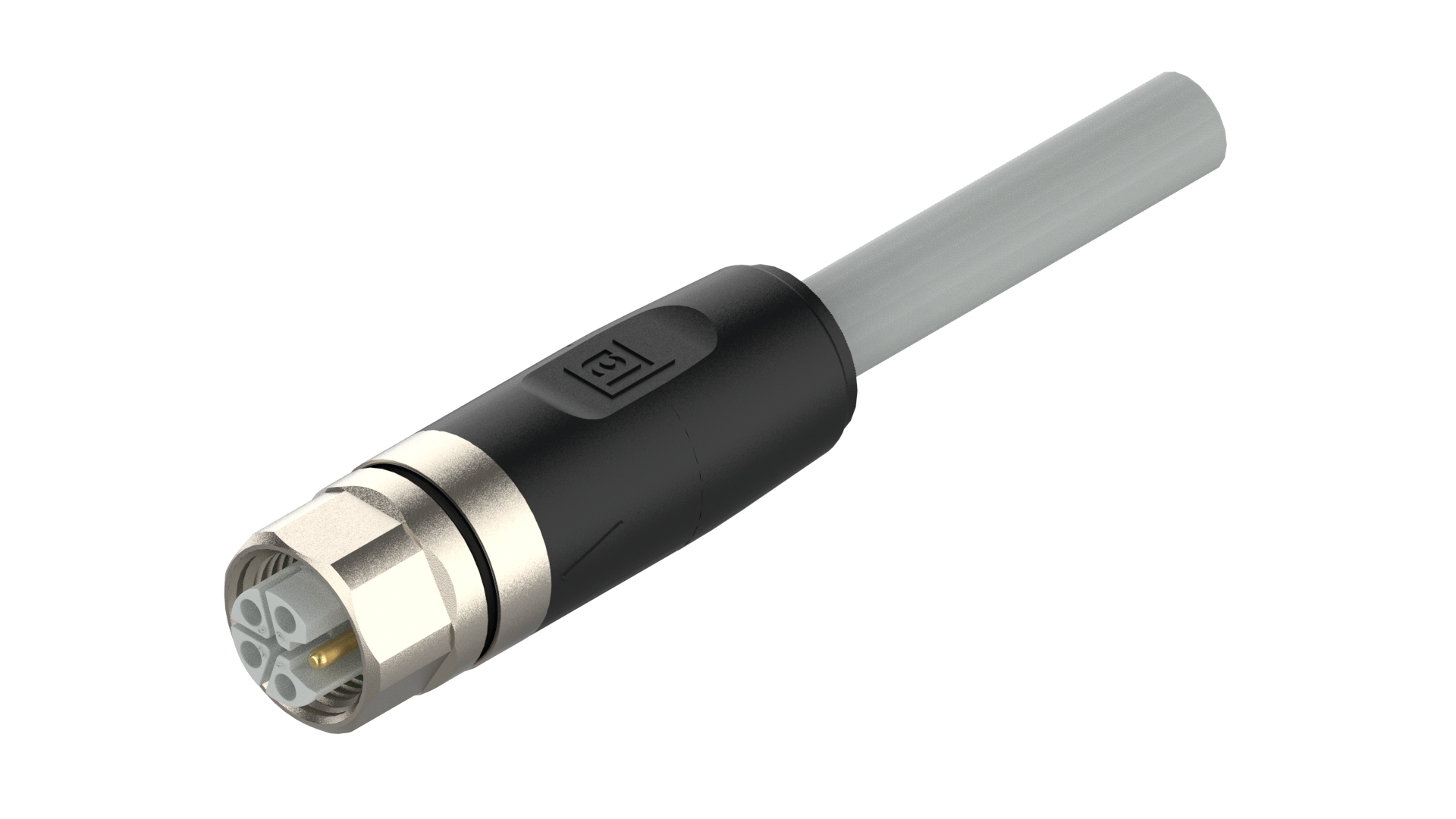

Produktnummer: RKT 5L-949
M12 Stromanschlusskabel | Buchse gerade → offener Stecker, 5-polig, L-Code, PUR (1,50 mm²) 16 AWG, 63 V / 16 A
M12-Stromanschluss | Einseitiges Anschlusskabel | M12-Buchse, gerade, 5 Kontakte (4+FE), L-Code → offenes Ende | Kabel: Graues PUR; 1,50 mm² (16 AWG) | 63 V / 16 A
-
Verfügbarkeit:
Global
-
Status:
Aktiv
- Technische Daten
- Artikelnummer
- Ressourcen
Technische Daten
Information
Vorderansicht
| Pin 1 | Pin 2 | Pin 3 | Pin 4 | FE |
|---|---|---|---|---|
| brown | white | blue | black | pink |
|
Produktfamilie |
Stromanschluss |
|---|---|
|
Seite 1 Produkt-Unterfamilie |
M12 Power |
|
Steckverbindertyp |
Verbindungsleitung, einseitig umspritzt |
|
Seite 1 Kontakttyp/Geschlecht |
Buchsenkontakt/Buchse |
|
Steckverbinder-Design |
Geformt | M12 Innengewinde | Gerade |
|
Anzahl der Pins |
5 (4+FE) |
|
Kodierung, Seite 1 |
L |
|
Art der Abschirmung |
ungeschirmt |
|
Befestigungstyp |
Kupplungsmutter |
|
Nennspannung |
63 V |
|
Nennspannung (UL) |
63 V |
|
Bemessungs-Stoßspannung |
1,5 kV |
|
Betriebsspannung |
60 V Wechselstrom/Gleichstrom |
|
Nennstrom |
16 A |
|
Nennstrom (UL)* |
16 A |
|
Kontaktwiderstand Seite 1 |
≤ 10 mOhm |
|
Isolationswiderstand |
˃ 10^9 Ohm |
|
Steckzyklen |
≤ 100 |
|
Temperaturbereich (Betrieb)* |
-40 °C bis +125 °C, Leistungsminderung beachten |
|
Schutzart/IP-Klassifizierung** |
IP65, IP67, IP69k |
|
Seite 1 Designstandard |
IEC 61076-2-111 |
|
Verschmutzungsgrad Seite 1 |
3 gemäß IEC 60664-1 |
|
Luft- und Kriechstrecke |
IEC 60664-1 (2020-05) |
|
Überspannungskategorie |
III gemäß IEC 60664-1 |
Materialien
|
Kontakt-Basismaterial |
Kupferlegierung (CuNi) |
|---|---|
|
Seite 1 Kontaktbeschichtung |
Gold über Kupfer (Cu/Au) |
|
Kontakt-Trägermaterial |
Glasfaserverstärktes Polybutylenterephthalat (PBT GF) |
|
Kontakt-Trägerfarbe |
Grau |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 V-2 |
|
Umspritztes Steckergehäuse Material |
Thermoplastisches Elastomer (TPE) |
|
Umspritztes Steckergehäuse Farbe |
Schwarz |
|
Entflammbarkeitsklasse (umspritztes Gehäuse) |
UL 94 HB |
|
Befestigungsmaterial |
Kupferlegierung (CuZn) |
|
Befestigungsbeschichtung |
Nickel (Ni) |
|
O-Ring-Material |
Fluorelastomer (FKM) |
Schaltung
|
Anzugsmoment (Befestigung) |
M 12x1: (50-60) Ncm, handfest |
|---|
Kabeldaten
|
Kabelnummer |
949 |
|---|---|
|
Leiterquerschnitt |
1.50 mm² |
|
Anzahl der Drähte |
5 |
|
Minimaler Biegeradius (Festinstallation) |
˃ 4 x D |
|
Minimaler Biegeradius (flexible Installation) |
˃ 4 x D |
|
Zyklen (Biegen) |
˃ 10 Mio, max. 50 m/s² |
|
Zyklen (Torsion) |
˃ 5 Mio @ ± 30 ° /1 m |
|
Leiter-Material |
Cu |
|
Material der Kabelummantelung |
Polyurethan (PUR) |
|
Farbe der Kabelummantelung |
Grau |
|
Kabeldurchmesser D |
Ø 8.0 | 0.314" |
|
Kabel-Isolierungsmaterial |
Polypropylen (PP) |
|
Durchmesser isolierter Draht |
Ø 2,35 mm | 0,092" |
|
Gesamtabschirmung (Kabel) |
ungeschirmt |
|
Temperaturbereich (Festinstallationen) |
-40° C bis + 90° C |
|
Temperaturbereich (flexible Installtaion) |
-30° C bis + 90° C |
|
Umgebungstemperatur (Festinstallation, kurzzeitig 100h) |
-40° C bis + 125° C |
|
Temperaturbereich (Schleppketten-Installation) |
-20° C bis + 60° C |
|
UL Kabeltyp |
AWM Typ 20939 |
|
Entflammbarkeitsklasse (Kabelummantelung) |
VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1, CSA FT1 |
|
Leitungseigenschaften |
Flexibilität: Ausgezeichnet | Abriebfestigkeit: Ausgezeichnet | Öl- und Chemikalienbeständigkeit: Ausgezeichnet | UV-Beständigkeit: Gut bis ausgezeichnet | Tieftemperaturverhalten: Ausgezeichnet (flexibel bis -40 °C) | Flammschutz: VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 | Halogenfrei: Ja, DIN VDE 0472 T.815 | Mechanische Belastbarkeit: Hoch (schlag-, reiß- und biegefest) | Eignung für Umgebungen: Außenbereich, ölige, feuchte oder raue Umgebungen & °C |
Zulassungen
|
UL-Datei |
E497237 |
|---|---|
|
UL |
UL 2237; cULus |
Sicherheit & Umweltverträglichkeit
|
RoHS-konform |
Ja |
|---|
Widerstände
|
Halogenfrei |
DIN VDE 0472 T.815 |
|---|---|
|
Ölbeständigkeit |
HD 22.10 Appendix A, DIN EN 60811-404 |
Anmerkungen
|
Derating-Hinweis |
* Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation |
|
Hinweis |
1. Nicht unter Last verbinden oder trennen |
|
Produkteigenschaften |
Um den Schutz vor eindringenden Medien zu gewährleisten, überprüfen Sie vor dem Anschließen die Position des O-Rings. Ein falsch positionierter O-Ring kann zu einem möglichen Ausfall des Schutzes vor eindringenden Medien führen. |
Information
|
Derating-Hinweis |
* Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation |
|
Hinweis |
1. Nicht unter Last verbinden oder trennen |
|
Produkteigenschaften |
Um den Schutz vor eindringenden Medien zu gewährleisten, überprüfen Sie vor dem Anschließen die Position des O-Rings. Ein falsch positionierter O-Ring kann zu einem möglichen Ausfall des Schutzes vor eindringenden Medien führen. |
Artikelnummer
| Artikelnr. | Artikelbeschreibung | Kabellänge |
|---|---|---|
| 22038 | RKT 5L-949/1,05 M | |
| 26734 | RKT 5L-949/1,5 M | |
| 21033 | RKT 5L-949/20 M | |
| 21034 | RKT 5L-949/25 M | |
| 21171 | RKT 5L-949/0,6 M | |
| 21035 | RKT 5L-949/30 M | |
| 24141 | RKT 5L-949/50 M | |
| 23794 | RKT 5L-949/40 M | |
| 26051 | RKT 5L-949/35 M | |
| 934849075 | RKT 5L-949/2 M | 2 m |
| 934849076 | RKT 5L-949/5 M | 5 m |
| 934849077 | RKT 5L-949/10 M | 10 m |
| 934849078 | RKT 5L-949/15 M | 15 m |
