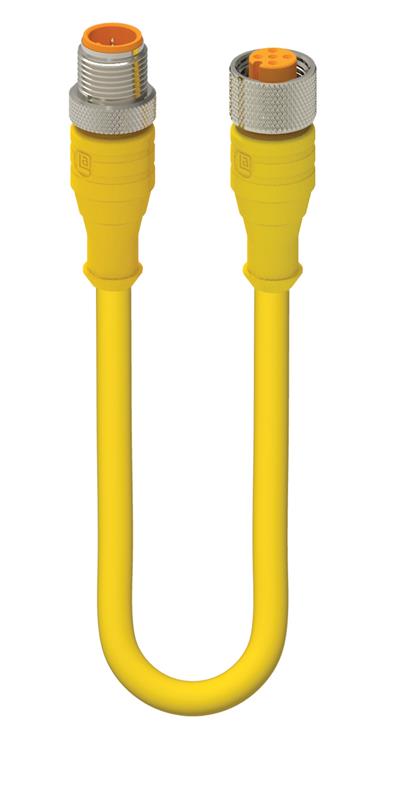

M12 auf M12 Verbindungsleitung, Automotive-Linie, Männchen zu Weibchen, 5-Pins, A-kodiert, gerade zu gerade, Gelbes PUR-Kabel, ungeschirmt, IP67
| Pin 1 | Pin 2 | Pin 3 | Pin 4 |
|---|---|---|---|
| Braun | Weiß | Blau | Schwarz |
|
Produktfamilie |
Sensor/Aktor-Steckverbinder |
|---|---|
|
Steckverbindertyp |
Verbindungsleitung, beidseitig umspritzt |
|
Abschirmung |
Ungeschirmt |
|
Produkt-Unterfamilie |
Automobilbranche |
|---|---|
|
Kontakttyp / Art |
Stecker |
|
Steckverbinder-Design |
Gerade |
|
Befestigungstyp |
Kupplungsmutter |
|
Anzahl der Pins |
5 |
|
Kodierung |
A |
|
Isolationswiderstand |
˃ 10^9 Ohm |
|
Steckzyklen |
≤ 100 |
|
Temperaturbereich (Betrieb)* |
- 40 °C – +90 °C |
|
Schutzart/IP-Klassifizierung** |
IP67 |
|
Designstandard |
IEC 61076-2-101 |
|
Kontakt-Basismaterial |
CuSn |
|
Kontaktbeschichtung |
Cu/Au |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 HB |
|
Umspritztes Steckergehäuse Material |
TPU |
|
Entflammbarkeitsklasse (umspritztes Gehäuse) |
UL 94 HB |
|
Befestigungsmaterial |
CuZn |
|
Anzugsmoment (Befestigung) |
M 12x1: (50-60) Ncm, handfest |
|
Kabelnummer |
1008 |
|---|---|
|
Leiterquerschnitt |
0,34 mm² |
|
Anzahl der Drähte |
5 |
|
Minimaler Biegeradius (Festinstallation) |
|
|
Minimaler Biegeradius (flexible Installation) |
|
|
Zyklen (Biegen) |
|
|
Schweißwiderstand |
Schweißfunkenbeständig |
|
Leitermaterial |
Cu |
|
Material der Kabelummantelung |
PUR |
|
Farbe der Kabelummantelung |
Gelb |
|
Kabeldurchmesser D |
Ø 5,70 ±0,15 mm |
|
Kabel-Isolierungsmaterial |
PP |
|
Durchmesser isolierter Draht |
Ø 1,25 ±0,05 m |
|
Temperaturbereich (Festinstallationen) |
- 50 °C bis 90 °C (UL: + 80 °C) |
|
Temperaturbereich (flexible Installtaion) |
- 25 °C bis 90 °C (UL: + 80 °C) |
|
Temperaturbereich (Schleppketten-Installation) |
- 25 °C – +60 °C |
|
UL Kabeltyp |
AWM: 20549 |
|
Entflammbarkeitsklasse (Kabelummantelung) |
DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT2 |
|
Leitungseigenschaften |
als flexible, flammhemmende, halogenfreie Steuerungsleitung mit verbesserter Schweißfunkenfestigkeit im industriellen Maschinen- und Anlagenbau für hohe Anforderungen, insbesondere für den Einsatz in Energieführungen und bewegten Maschinenteilen. |
|
Produkt-Unterfamilie, Seite 2 |
Automobilbranche |
|---|---|
|
Kontakttyp/Art, Seite 2 |
Buchse |
|
Steckverbinder-Design, Seite 2 |
Gerade |
|
Kodierung, Seite 2 |
A |
|
Befestigungsmaterial, Seite 2 |
CuZn |
|
UL |
cULus |
|---|
|
RoHS-konform |
Ja |
|---|
|
Halogenfrei |
Ja, gemäß IEC 60754-1 |
|---|
|
Derating-Hinweis |
Derating beachten |
|---|
