Artikelnummer: 0980 LSL 3310-121-0006-008

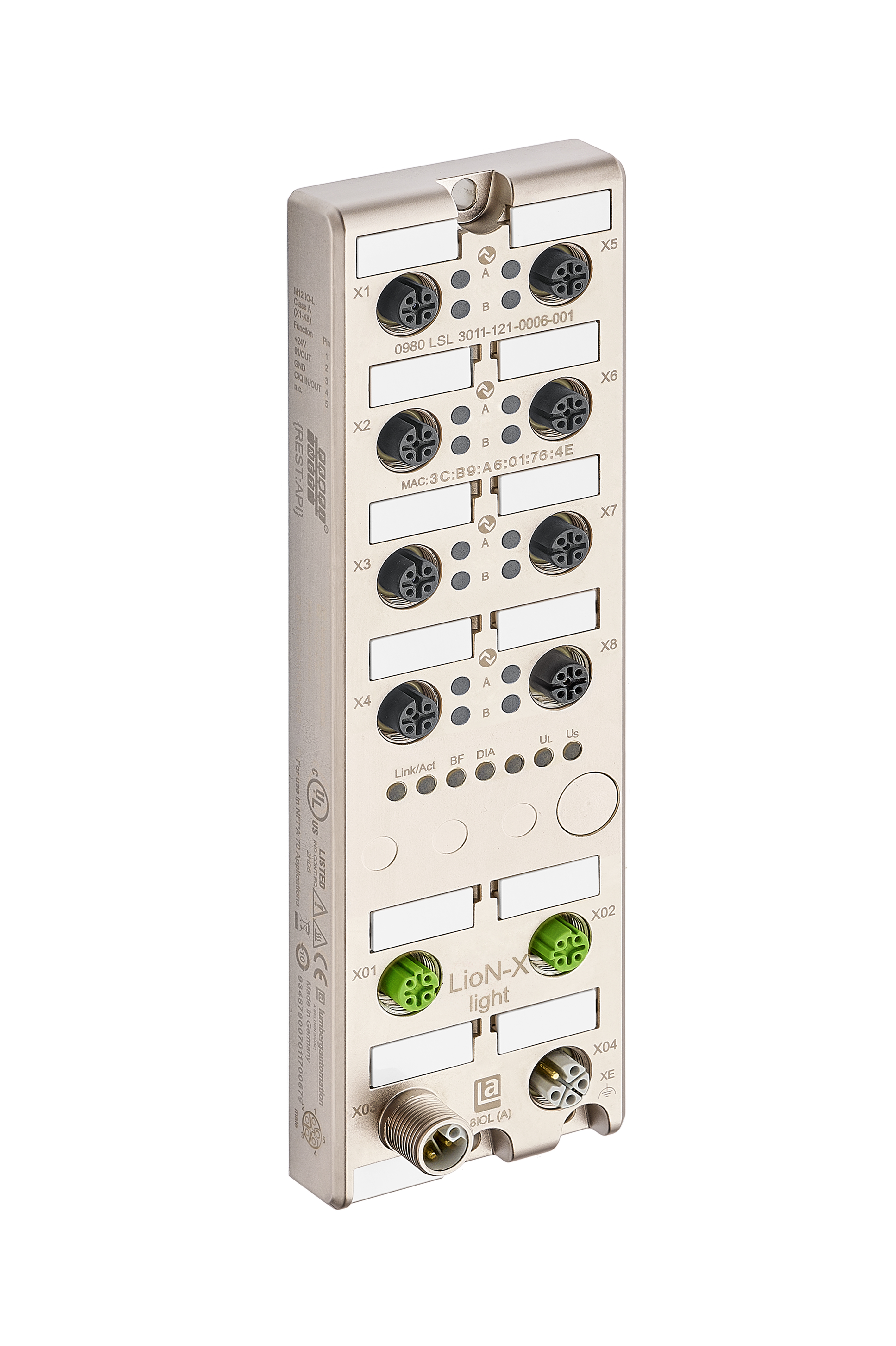

LioN-Xlight 4xIO-Link Klasse A, 8DI mit ModbusTCP
LioN-X IO-Link Master, Einzelprotokoll Modbus TCP, IoT-Protokoll REST, 4 IO-Link Master-Ports Klasse A + 8 DI, Metallgehäuse IP67, IP69K, 60 mm, 8 x M12 A-kodierte I/O-Verbindung 5-polig, 2 x M12 D-kodierte Ethernetverbindung 4-polig, 2 x M12 L-kodierte Stromversorgung
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Belden.GenericSpecificationTitle
|
Produktfamilie |
I/O-Systeme: aktiv, eigenständig |
|---|---|
|
Produkt-Unterfamilie |
LioN-Xlight |
|
Artikelbeschreibung |
0980 LSL 3310-121-0006-008 |
|
Gerätetyp |
IO-Link Master |
|
Protokoll |
Modbus TCP |
|
I/O-Funktion |
4 IOL (Klasse A) + 8 DI |
|
Bus-Verbindung |
M12, 4-polig, D-kodiert |
|
Stromanschluss (Systemversorgung) |
M12 Strom, 5-polig, L-kodiert |
|
I/O-Verbindung |
M12, 5-polig, A-kodiert |
|
I/O-Typ |
IO-Link Master |
Allgemeine Daten
|
Gehäusematerial |
Metall, Zinkdruckguss |
|---|---|
|
Gehäusebeschichtung |
Nickel, matt |
|
Gehäusefarbe |
Grau-Metallic |
|
Schutzart/IP-Klassifizierung** |
IP65, IP67, IP69K |
|
Vergossen |
Ja |
|
Abmessungen (B x H x T) |
60 mm x 31 mm x 200 mm |
|
Gewicht |
500 g |
|
Temperaturbereich (Betrieb)* |
-20 °C bis 60 °C |
|
Temperaturbereich (Lagerung/Transport) |
-20 °C bis 60 °C |
|
Zulässige Feuchtigkeit (Betrieb) |
5 % ... 95 % (für UL-Anwendungen max. 80 %) |
|
Zulässige Feuchtigkeit (Lagerung/Transport) |
5 % ... 95 % (für UL-Anwendungen max. 80 %) |
|
Luftdruck (Betrieb) |
80 kPa … 106 kPa (bis zu 2000 m über dem Meeresspiegel) |
|
Luftdruck (Lagerung/Transport) |
80 kPa … 106 kPa (bis zu 2000 m über dem Meeresspiegel) |
|
Entflammbarkeitsklasse |
UL 94 (IEC 61010) |
|
Schutzklasse |
III, IEC 61140, EN 61140, VDE 0140-1 |
|
Verschmutzungsgrad |
3 gemäß EN 60664-1, VDE 0110-1 |
|
Vibrationsfestigkeit |
15 g/5–500 Hz |
|
Stoßfestigkeit |
50 g/11 ms |
|
Kontakt-Basismaterial |
M12, D-kodiert, Kupfer-Zinn, vergoldet | M12 Strom, L-kodiert, Kupfer-Nickel, vergoldet |
|
Kontakt-Trägermaterial |
PA/TPU |
|
O-Ring-Material |
FKM |
|
Montage |
2-Loch-Schraubmontage. Verwenden Sie Standardschrauben M4 x 25/30 mit Zahnscheiben (gemäß DIN 125) und selbstsichernden Muttern. |
|
Anzugsmoment (Befestigungsschraube) |
M4: 1 Nm |
|
Anzugsmoment (Masseanschluss (FE)) |
M4: 1 Nm |
|
Anzugsmoment (Bus-Verbindung) |
M12: 0,5 Nm |
|
Anzugsmoment (Stromanschluss) |
M12: 0,5 Nm |
|
Anzugsmoment (I/O-Verbindung) |
M12: 0,5 Nm |
|
Zubehör gesondert zu bestellen |
Ethernetkabel, Montageadapter, Sensor/Aktor-Kabel, Stromkabel |
Modbus TCP
|
Protokoll |
Modbus TCP |
|---|---|
|
Verbindung |
M12, 4-polig, D-kodiert |
|
Anzahl der Verbindungen |
2 |
|
Gerätetyp |
Modbus-Gerät |
|
Spezifikation |
Modbus-Anwendungsprotokoll V1.1b |
|
REST API |
Lesen/Schreiben von zyklischen Daten, Diagnosedaten, Event-Daten |
Stromversorgung
|
Verbindungsmodul-Versorgungsspannung |
M12 Strom, 5-polig, L-kodiert |
|---|---|
|
Anzahl der Verbindungen |
2 |
|
Modul-Versorgungsspannung (Nennspannung) |
24 V DC (SELV/PELV) |
|
Modul-Versorgungsspannung (Bereich) |
20V DC bis 30 V DC |
|
Schutz gegen umgekehrte Polarität |
Ja |
|
Statusanzeige (Systemversorgung) |
LED grün |
|
Diagnoseanzeige |
LED rot |
|
Verbindungssensor-Versorgungsspannung |
M12 Strom, 5-polig, L-kodiert |
|
Sensor-Versorgungsspannung (Nennspannung) |
24 V DC (SELV/PELV) |
|
Sensor-Versorgungsspannung (Bereich) |
20V DC bis 30 V DC |
|
Schutz gegen umgekehrte Polarität |
Ja |
|
Statusanzeige (Sensorversorgung) |
LED grün |
|
Diagnoseanzeige |
LED rot |
IO-Link Master-Kanäle
|
Anzahl der IO-Link Master-Kanäle |
Max. 4, konfigurierbar |
|---|---|
|
Verbindung |
M12, 5-polig, A-kodiert |
|
IO-Link-Ports der Klasse A |
4, X1 bis X4 |
|
IO-Link-Spezifikation |
V1.1.3 |
|
Parameterspeicher |
Unterstützt |
|
Unterstützte COM-Modi |
4,8 kBaud (COM 1), 38,4 kBaud (COM 2), 230,4 kBaud (COM 3) |
|
Zykluszeit/Aktualisierungsrate |
Min. 1 ms für alle Kanäle bei 32 Bytes Eingang/Ausgang |
|
Nennstrom 1L+ (Pin 1) |
2 A |
|
Nennspannung |
24 V DC über US (Systemstromversorgung) |
|
Nennstrom C/Q (Pin 4) |
500 mA |
|
Zul. Leiterlänge bis zum Gerät |
≤ 20 m |
|
Statusanzeige (IOL) |
LED grün pro Kanal |
|
Diagnoseanzeige |
LED rot pro Port |
Digitale Ausgangskanäle
|
Anzahl der digitalen Eingangskanäle |
Bis zu 16 |
|---|---|
|
Verbindung |
M12, 5-polig, A-kodiert |
|
Anzahl der Ports |
8, X1 bis X8 |
|
Kanaltyp |
Typ 1 gemäß IEC 61131-2 |
|
Eingangsverdrahtung |
2-, 3-, 4-Draht |
|
Nennspannung |
24 V DC über US (Modul-Stromversorgung) |
|
Sensor-Stromversorgung |
Max. 4A pro Port über Pin1L+ |
|
Sensortyp |
PNP |
|
Eingangsspannungsbereich „0“-Signal |
-3 V DC …+5 V DC |
|
Eingangsspannungsbereich „1“-Signal |
15 V DC ... 30 V DC |
|
Eingangsfilterzeit |
Konfigurierbar |
|
Schutzschaltung |
Elektronisch: Überlastschutz, Kurzschluss-Schutz |
|
Statusanzeige (Eingänge) |
LED weiß oder gelb pro Kanal |
|
Diagnoseanzeige |
LED rot pro Port |
Digitale Ausgangskanäle
|
Anzahl der digitalen Ausgangskanäle |
Bis zu 4 |
|---|---|
|
Verbindung |
M12, 5-polig, A-kodiert |
|
Anzahl der Ports |
8, X1 bis X4 |
|
Kanaltyp |
P-Switching |
|
Ausgangsverdrahtung |
2-, 3-Draht |
|
Nennspannung |
24 V DC über US |
|
Ausgangsstrom pro Kanal |
Max. 500 mA |
|
Galvanisch getrennt |
Nein |
|
Schutzschaltung |
Elektronisch: Überlastschutz, Kurzschluss-Schutz |
|
Überlastverhalten |
Automatisches Ein- und Ausschalten/Manueller Neustart |
|
Statusanzeige (Ausgänge) |
LED weiß oder gelb pro Kanal |
|
Diagnoseanzeige |
LED rot pro Port |
Elektrische Isolierung
|
US (System-Versorgungsspannung)/FE |
500 V Gleichstrom |
|---|---|
|
US/UL (Aktor-Versorgungsspannung) |
500 V Gleichstrom |
|
UL/FE |
500 V Gleichstrom |
|
Uaux/FE |
500 V Gleichstrom |
|
Bus-Verbindung/FE |
2000 V Gleichstrom |
EMC-Konformität
|
EMC-Richtlinie |
2014/30/EU |
|---|---|
|
EN 61000-4-2 Elektrostatische Entladung (Electrostatic Discharge, ESD) |
Kriterium B; 4 kV Kontaktentladung, 8 kV Luftentladung |
|
EN 61000-4-3 Elektromagnetisches Feld |
Kriterium A; Feldintensität: 10 V/m |
|
DE 61000-4-4 Schnelle Transienten (Burst) |
Kriterium B; 2 kV |
|
DE 61000-4-5 Stoßspannung |
Kriterium B; Gleichstromversorgungsleitungen: ±0,5 kV/±0,5 kV (symmetrisch/asymmetrisch); für I/O-Ports mit Kabeln ≤ 30 m |
|
DE 61000-4-6 Leitungsgeführte Immunität |
Kriterium A; Testspannung 10 V |
|
EN 55032 Funkstöreigenschaften |
Klasse A |
Sicherheits- und Umwelt-Compliance
|
CE |
Ja |
|---|---|
|
RoHS-konform |
Ja |
|
China RoHS-konform |
Ja |
Zulassungen
|
UL |
cULus-gelistet, UL 61010-1 |
|---|---|
|
CSA |
Ja, über UL |
|
IO-Link |
Ja |
Anmerkungen
|
Hinweis zur Schutzart/IP-Klassifizierung |
*Der IP-Schutzart-Test wurde von Belden nur mit Steckverbindern von Belden durchgeführt |
|---|---|
|
Hinweis zum Systemstromversorgungsanschluss |
*Nicht unter Spannung verbinden/trennen! |
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.124 Revisionsdatum: 24.01.2025 |
Belden.GenericSpecificationTitle
|
Hinweis zur Schutzart/IP-Klassifizierung |
*Der IP-Schutzart-Test wurde von Belden nur mit Steckverbindern von Belden durchgeführt |
|---|---|
|
Hinweis zum Systemstromversorgungsanschluss |
*Nicht unter Spannung verbinden/trennen! |
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.124 Revisionsdatum: 24.01.2025 |
Artikelnummer
| Artikelnr. | Artikelbeschreibung |
|---|---|
| 935702004 | 0980 LSL 3310-121-0006-008 |
