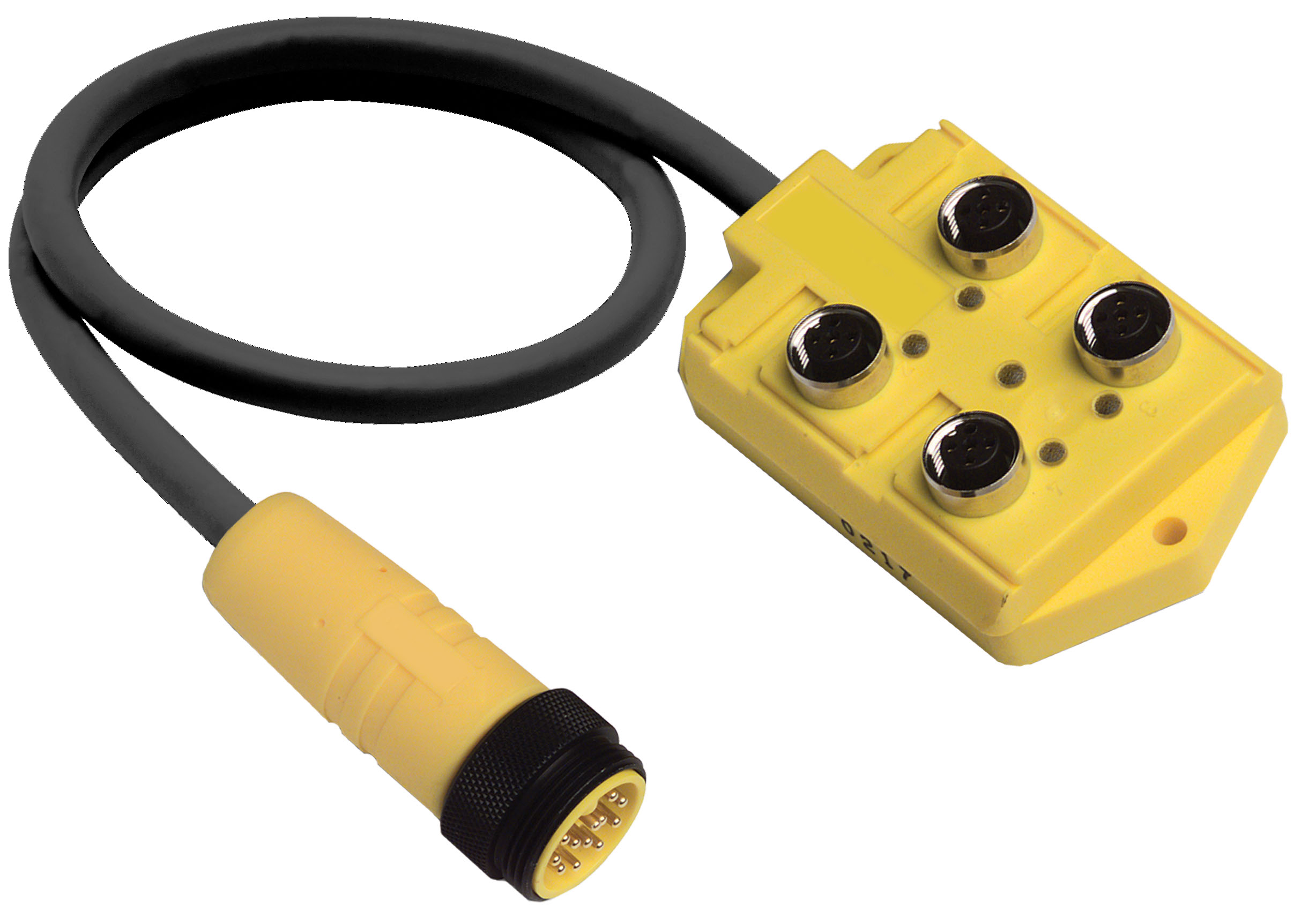

Product Number: ASB 4/LED 5-4-328-RS120M
ASB mit FIXCON Steckverbinder an 1 1/8 Zoll Stecker; 4 Ports; LED
ASB mit FIXCON Steckverbinder an 1 1/8 Zoll Stecker; 4 Ports; LED
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Information
|
Produkt-Unterfamilie |
Classic |
|---|---|
|
I/O-Verbindung |
M12, 5/4-Pole, A-kodiert |
|
Anzahl der Ports |
4 |
|
Verdrahtungskonfiguration Eingang/Ausgang |
single I/O pro Port |
|
Steuerkabel-Schnittstelle |
1 1/8", 12-polig |
Allgemeine Daten
|
Gehäusematerial |
Kunststoff, TPE |
|---|---|
|
Gehäusefarbe |
Orange |
|
Schutzart/IP-Klassifizierung** |
IP67 |
|
Vergossen |
Ja |
|
Abmessungen (B x H x T) |
ASB: 54 mm x 30,3 mm x 82 mm; 1 1/8": Ø31 x 79 mm |
|
Temperaturbereich (Betrieb)* |
-15 °C bis 80 °C |
|
Verschmutzungsgrad |
3 gemäß EN 60664-1, VDE 0110-1 |
|
Kontakt-Basismaterial |
CuZn |
|
Kontakt-Trägermaterial |
M12: PA, 1 1/8": PUR |
|
O-Ring-Material |
FKM |
|
Anzugsmoment (I/O-Verbindung) |
M12: 0,5 Nm |
Stromversorgung
|
Statusanzeige (Systemversorgung) |
LED grün |
|---|---|
|
Aktor-Versorgungsspannung (Nennspannung) |
24 V DC (SELV/PELV) |
|
Aktor-Versorgungsspannung (Bereich) |
10 V Gleichstrom bis 30 V Gleichstrom |
Digitale Ausgangskanäle
|
Eingangsverdrahtung |
2-, 3-, 4-Draht |
|---|---|
|
Sensortyp |
PNP |
Digitale Ausgangskanäle
|
Ausgangsverdrahtung |
2-, 3-Draht |
|---|---|
|
Galvanisch getrennt |
Nein |
Portkanäle
|
Bemessungsstrom pro Steckverbinder |
Max. 1,5 A |
|---|---|
|
Bemessungsstrom pro Modul |
Max. 1,5 A |
|
Statusanzeige (Port) |
LED gelb pro Kanal |
Sicherheits- und Umwelt-Compliance
|
CE |
Ja |
|---|---|
|
RoHS-konform |
Ja |
|
China RoHS-konform |
Ja |
Zulassungen
|
UL |
cULus gelistet, UL 508 |
|---|---|
|
UL-Datei |
E104696 |
|
CSA |
Ja, über UL |
Anmerkungen
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|---|---|
|
Hinweis zum Systemstromversorgungsanschluss |
*Nicht unter Spannung verbinden/trennen! |
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.21 Revisionsdatum: 08.04.2022 |
