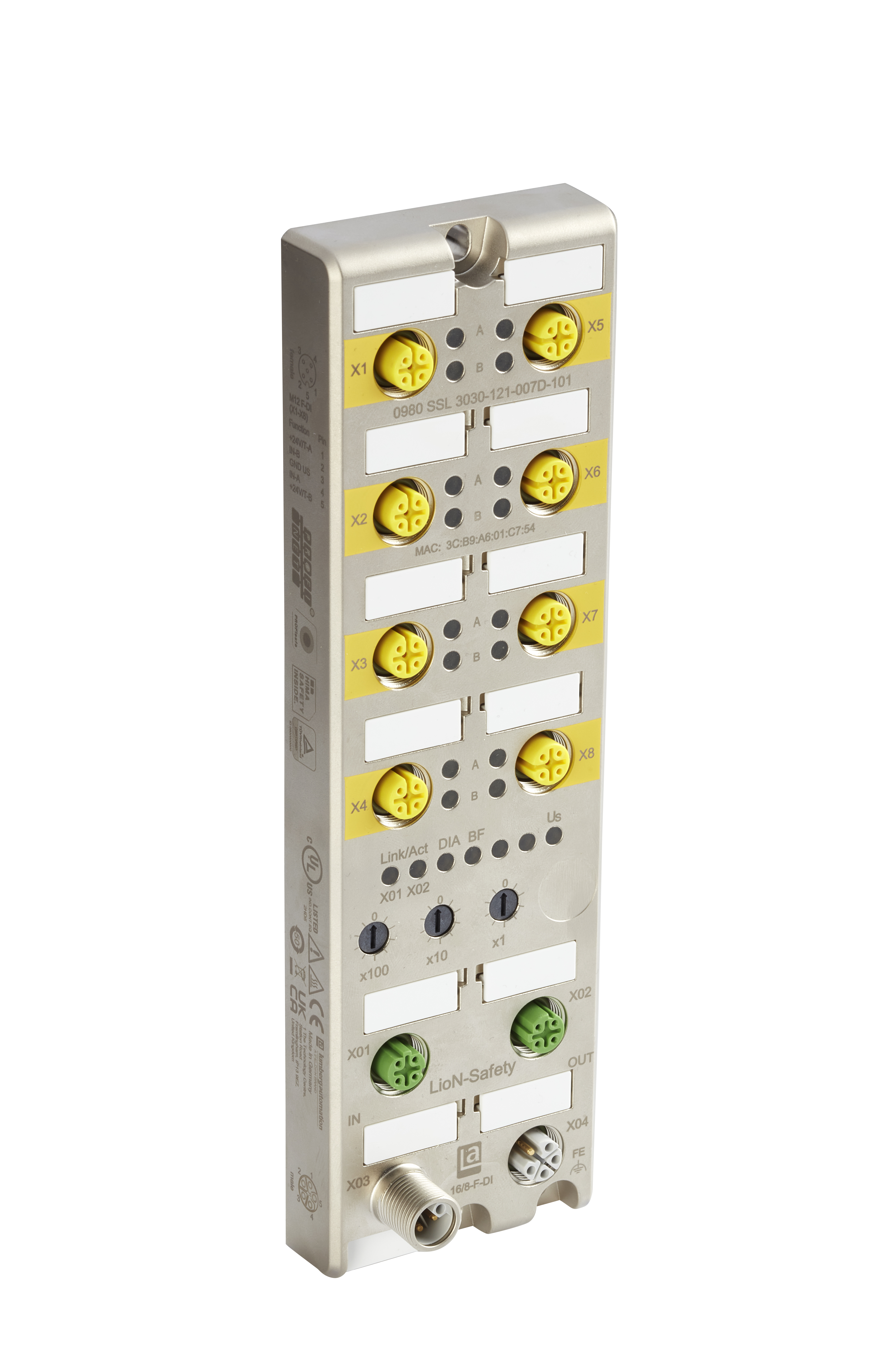

LioN-Safety 16/8-F-DI M12 – PROFINET / PROFIsafe
|
Produktfamilie |
I/O-Systeme: aktiv, eigenständig |
|---|---|
|
Produkt-Unterfamilie |
LioN-Sicherheit |
|
Artikelbeschreibung |
0980 SSL 3030-121-007D-101 |
|
Gerätetyp |
FS I/O-Gerät |
|
Protokoll |
PROFISAFE |
|
I/O-Funktion |
16/8 FS DI |
|
Bus-Verbindung |
M12 LAN, 4-polig, D-kodiert |
|
Stromanschluss (Systemversorgung) |
M12 Strom, 5-polig, L-kodiert |
|
I/O-Verbindung |
M12, 5-polig, A-kodiert |
|
I/O-Typ |
Funktionale Sicherheit Digitaler Eingang |
|
Gehäusematerial |
Metall, Zinkdruckguss |
|---|---|
|
Gehäusebeschichtung |
Nickel, matt |
|
Gehäusefarbe |
Grau-Metallic |
|
Schutzart/IP-Klassifizierung** |
IP65, IP67, IP69K |
|
Vergossen |
Ja |
|
Abmessungen (B x H x T) |
60 mm x 31 mm x 200 mm |
|
Gewicht |
ca. 500 g |
|
Temperaturbereich (Betrieb)* |
-40 °C bis 70 °C ( |
|
Temperaturbereich (Lagerung/Transport) |
-40 °C bis 85 °C |
|
Zulässige Feuchtigkeit (Betrieb) |
5 % ... 98 % (für UL-Anwendungen max. 80 %) |
|
Zulässige Feuchtigkeit (Lagerung/Transport) |
5 % ... 98 % (für UL-Anwendungen max. 80 %) |
|
Luftdruck (Betrieb) |
70 kPa … 106 kPa (bis zu 3000 m über dem Meeresspiegel) |
|
Luftdruck (Lagerung/Transport) |
70 kPa … 106 kPa (bis zu 3000 m über dem Meeresspiegel) |
|
Entflammbarkeitsklasse |
UL 94 (IEC 61010) |
|
Schutzklasse |
III, IEC 61140, EN 61140, VDE 0140-1 |
|
Verschmutzungsgrad |
3 gemäß EN 60664-1, VDE 0110-1 |
|
Vibrationsfestigkeit |
15 g/5–500 Hz |
|
Stoßfestigkeit |
50 g/11 ms |
|
Mittlere Betriebsdauer bis zum Ausfall (MTTF) |
107 Jahre. nach EN ISO 13849-1 |
|
Kontakt-Basismaterial |
M12, D-kodiert, Kupfer-Zinn, vergoldet | M12 Strom, L-kodiert, Kupfer-Nickel, vergoldet |
|
Kontakt-Trägermaterial |
PA |
|
O-Ring-Material |
FKM |
|
Montage |
2-Loch-Schraubmontage. Verwenden Sie Standardschrauben M4 x 25/30 mit Zahnscheiben (gemäß DIN 125) und selbstsichernden Muttern. |
|
Anzugsmoment (Befestigungsschraube) |
M4: 1 Nm |
|
Anzugsmoment (Masseanschluss (FE)) |
M4: 1 Nm |
|
Anzugsmoment (Bus-Verbindung) |
M12: 0,5 Nm |
|
Anzugsmoment (Stromanschluss) |
M12: 0,5 Nm |
|
Anzugsmoment (I/O-Verbindung) |
M12: 0,5 Nm |
|
Im Lieferumfang enthalten |
Anbringbare Etiketten: 15, Verschlusskappen: 5 x M12 |
|
SIL/ SIL CL (IEC 62061/ IEC 61508) |
Bis zu 3 |
|---|---|
|
Leistungsstufe IL (ISO 13849) |
bis zu E |
|
Kategorie Kat. (ISO 13849) |
Bis zu 4 |
|
Ausfallwahrscheinlichkeit pro Stunde (PFH) |
1,32 E-9 |
|
Missionszeit |
20 Jahre |
|
Sicherheits-Reaktionszeit |
42 ms |
|
Digitale Sicherheitseingänge |
16/8 |
|
Digitale Sicherheitsausgänge |
- |
|
Protokoll |
PROFINET |
|---|---|
|
Sicherheitskommunikation |
PROFIsafe (V2.6.1) |
|
Verbindung |
M12 LAN, 4-polig, D-kodiert |
|
Anzahl der Verbindungen |
2 |
|
Spezifikation |
V2.44 |
|
Konformitätsklasse |
C (CC-C) |
|
Leistungsklasse |
RT (Switch unterstützt IRT) |
|
Nutzlastklasse |
III |
|
Übertragungsrate |
Fast Ethernet (10/100 Mbit/s), Vollduplex |
|
Übertragungsmethode |
100 BASE-TX, mit Autonegotiation und Autocrossing |
|
Zykluszeit/Aktualisierungsrate |
Min. 1 ms |
|
Ansprache |
DCP |
|
Media Redundancy Protocol (MRP) |
Unterstützt, MRP-Client |
|
Gemeinsames Gerät |
Unterstützt |
|
Gemeinsamer Eingang |
nicht unterstützt |
|
Topologie-Erkennung |
LLDP, SNMP V3 |
|
Einfacher Geräteaustausch |
Unterstützt, basiert auf LLDP |
|
Unterstützte Netzwerkprotokolle (sonstige) |
ARP, HTTP, Ping, SNMP V1, TCP/IP |
|
OPC UA |
Lesen/Schreiben von zyklischen Daten, Diagnosedaten, Event-Daten |
|---|---|
|
MQTT |
Lesen/Schreiben von zyklischen Daten, Diagnosedaten, Event-Daten |
|
REST API |
Lesen/Schreiben von zyklischen Daten, Diagnosedaten, Event-Daten |
|
CoAP |
Lesen/Schreiben von zyklischen Daten, Diagnosedaten, Event-Daten |
|
Verbindungsmodul-Versorgungsspannung |
M12 Strom, 5-polig, L-kodiert |
|---|---|
|
Anzahl der Verbindungen |
2 |
|
Strombelastbarkeit des Steckverbinders |
Max. 16 A |
|
Modul-Versorgungsspannung (Nennspannung) |
24 V DC (SELV/PELV) |
|
Modul-Versorgungsspannung (Bereich) |
18 V Gleichstrom bis 30 V Gleichstrom |
|
Aktueller (typischer) Verbrauch |
typ. 180mA (bei 24 V DC) |
|
Schutz gegen umgekehrte Polarität |
Ja |
|
Statusanzeige (Systemversorgung) |
LED grün |
|
Diagnoseanzeige |
LED rot |
|
Verbindungssensor-Versorgungsspannung |
M12 Strom, 5-polig, L-kodiert |
|
Strombelastbarkeit des Steckverbinders |
Max. 16 A |
|
Sensor-Versorgungsspannung (Nennspannung) |
24 V DC (SELV/PELV) |
|
Sensor-Versorgungsspannung (Bereich) |
18 V Gleichstrom bis 30 V Gleichstrom |
|
Schutz gegen umgekehrte Polarität |
Ja |
|
Statusanzeige (Sensorversorgung) |
LED grün |
|
Diagnoseanzeige |
LED rot |
|
Strombelastbarkeit des Steckverbinders |
Max. 16 A |
|
Aktor-Versorgungsspannung (Nennspannung) |
24 V DC (SELV/PELV) |
|
Aktor-Versorgungsspannung (Bereich) |
18 V Gleichstrom bis 30 V Gleichstrom |
|
Schutz gegen umgekehrte Polarität |
Ja |
|
Statusanzeige (Aktorversorgung) |
LED grün |
|
Diagnoseanzeige |
LED rot |
|
Anzahl der digitalen Eingangskanäle |
Bis zu 16 |
|---|---|
|
Verbindung |
M12, 5-polig, A-kodiert |
|
Anzahl der Ports |
8, X1 bis X8 |
|
Kanaltyp |
Typ 3 gemäß IEC 61131-2 |
|
Eingangsverdrahtung |
2-, 3-, 4-Draht |
|
Nennspannung |
24 V DC über US (Modul-Stromversorgung) |
|
Nennstrom |
Typ. 3 mA |
|
Sensor-Stromversorgung |
max. 1500 mA pro Port |
|
Sensortyp |
PNP |
|
Eingangsspannungsbereich „0“-Signal |
-3 V DC …+5 V DC |
|
Eingangsspannungsbereich „1“-Signal |
11 V DC … 30 V DC |
|
Eingangsfilterzeit |
Konfigurierbar |
|
Schutzschaltung |
Elektronisch: Überlastschutz, Kurzschluss-Schutz |
|
Diagnoseanzeige |
LED weiß oder gelb pro Kanal |
|
Statusanzeige (Ausgänge) |
LED weiß oder gelb pro Kanal |
|---|---|
|
Diagnoseanzeige |
LED rot pro Kanal |
|
US (System-Versorgungsspannung)/FE |
32V DC (Klemmspannung) |
|---|---|
|
US/UL (Aktor-Versorgungsspannung) |
500 V Gleichstrom |
|
UL/FE |
32V DC (Klemmspannung) |
|
Bus-Verbindung/FE |
2000 V Gleichstrom |
|
EMC-Richtlinie |
2014/30/EU |
|---|---|
|
EN 61000-4-2 Elektrostatische Entladung (Electrostatic Discharge, ESD) |
Kriterium B; 4 kV Kontaktentladung, 8 kV Luftentladung |
|
EN 61000-4-3 Elektromagnetisches Feld |
Kriterium A; Feldintensität: 10 V/m |
|
DE 61000-4-4 Schnelle Transienten (Burst) |
Kriterium B/DS, 2 kV |
|
DE 61000-4-5 Stoßspannung |
Kriterium B; Gleichstromversorgungsleitungen: ±0,5 kV/±0,5 kV (symmetrisch/asymmetrisch); für I/O-Ports mit Kabeln ≤ 30 m |
|
DE 61000-4-6 Leitungsgeführte Immunität |
Kriterium A; Testspannung 10 V |
|
EN 55022 Funkstöreigenschaften |
Klasse A |
|
EN 55032 Funkstöreigenschaften |
Klasse A |
|
CE |
Ja |
|---|---|
|
RoHS-konform |
Ja |
|
China RoHS-konform |
Ja |
|
FS-Zertifizierung |
TÜV (Rheinland) IEC 61508, ISO 13849 |
|---|---|
|
UL |
cULus-gelistet, UL 61010-1 |
|
CSA |
Ja, über UL |
|
PNO |
Ja |
|
IO-Link |
Ja |
|
Hinweis zur Schutzart/IP-Klassifizierung |
*Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|---|---|
|
Hinweis zum Systemstromversorgungsanschluss |
*Nicht unter Spannung verbinden/trennen! |
| Artikelnr. | Artikelbeschreibung |
|---|---|
| 935023006 | 0980 SSL 3030-121-007D-101 |
