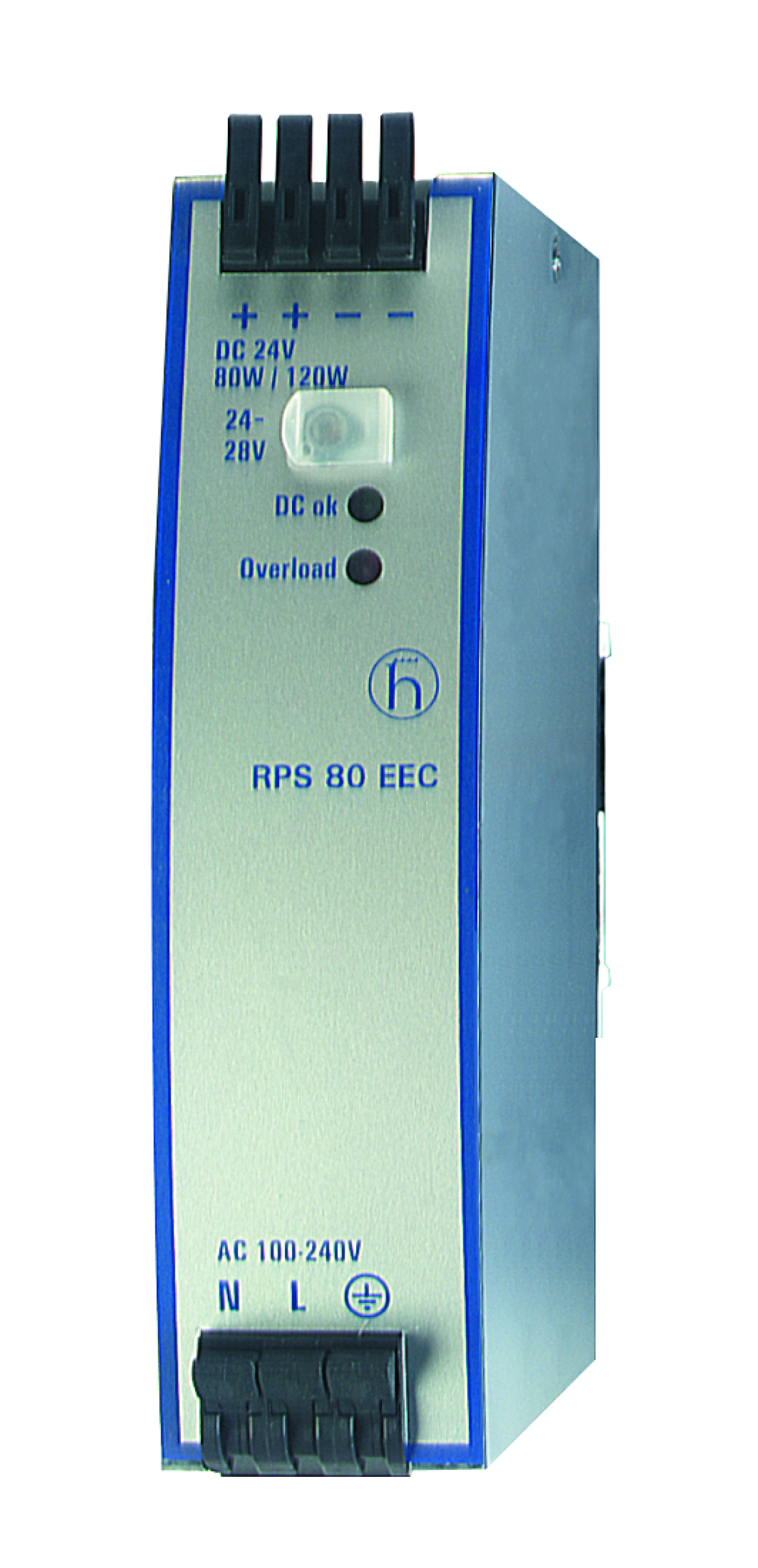

Artikelnummer: 943662080
24 V Gleichstrom Hutschienen-Stromversorgungseinheit
24 V Gleichstrom Hutschienen-Stromversorgungseinheit
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
|
Typ |
RPS 80 EEC |
|---|---|
|
Beschreibung |
24 V Gleichstrom Hutschienen-Stromversorgungseinheit |
Weitere Schnittstellen
|
Spannungseingang |
1 x bistabile, Schnellanschluss-Federkraftklemmen, 3-Pin |
|---|---|
|
Spannungsausgang |
1 x bistabile, Schnellanschluss-Federkraftklemmen, 4-Pin |
Versorgung
|
Bemessungsstromverbrauch |
max. 1,8-1,0 A bei 100-240 V AC; max. 0,85 - 0,3 A bei 110-125 V DC |
|---|---|
|
Eingangsspannung |
100-240 V Wechselstrom (+/-15%); 50-60Hz oder; 110-125 V DC (-20/+25%) |
|
Betriebsspannung |
230 V |
|
Ausgangsstrom |
3,4 bis 3,0 A kontinuierlich; min 5,0 bis 4,5 A für typ. 4 Sek. |
|
Redundanzfunktionen |
Netzteile können parallel geschaltet werden |
|
Aktivierungsstrom |
|
Leistung Ausgang
|
Ausgangsspannung |
24 – 28 V Gleichstrom (typ. 24,1 V) extern einstellbar |
|---|
Software
|
Diagnose |
LED (DC OK, Überlast) |
|---|
Umgebungsbedingungen
|
Betriebstemperatur |
-25-+70 °C |
|---|---|
|
Hinweis |
ab 60 °C Derating |
|
Lager-/Transporttemperatur |
-40-+85 °C |
|
Relative Luftfeuchte (nicht kondensierend) |
5–95 % |
|
Abmessungen (B x H x T) |
32 mm x 124 mm x 102 mm |
|
Gewicht |
440 g |
|
Montage |
DIN Rail |
|
Schutzklasse |
IP20 |
Mechanische Stabilität
|
IEC 60068-2-6 Vibration |
Betrieb: 2 ... 500Hz 0.5m²/s³ |
|---|---|
|
IEC 60068-2-27 Stoß |
10 g, 11 ms Dauer |
Immunität gegen EMC-Störung
|
EN 61000-4-2 elektrostatische Entladung (Electrostatic Discharge, ESD) |
± 4 kV Kontaktentladung; ± 8 kV Luftentladung |
|---|---|
|
EN 61000-4-3 elektromagnetisches Feld |
10 V/m (80 MHz … 2700 MHz) |
|
DE 61000-4-4 schnelle Transienten (Burst) |
2 kV Stromleitung |
|
DE 61000-4-5 Stoßspannung |
Stromleitungen: 2 kV (Ader/Erde), 1 kV (Ader/Ader) |
|
DE 61000-4-6 Leitungsgeführte Immunität |
10 V (150 kHz .. 80 MHz) |
Immunität gegen EMC
|
EN 55032 |
EN 55032 Klasse A |
|---|
Zulassungen
|
Basisstandard |
CE |
|---|---|
|
Sicherheit für Industrial Control Equipment |
cUL 60950-1, cUL 508 |
|
Sicherheit für Geräte der Informationstechnologie |
cUL 60950-1 |
|
Schiffbau |
DNV |
Zuverlässigkeit
|
Garantie |
24 Monate (detaillierte Informationen entnehmen Sie bitte den Garantiebedingungen) |
|---|
Lieferumfang und Zubehör
|
Lieferumfang |
Schienenstromversorgung, Beschreibung und Bedienungsanleitung |
|---|
Weitere Anleitungen
|
Produktdokumentation |
https://www.doc.hirschmann.com |
|---|---|
|
Zertifikate |
https://www.doc.hirschmann.com/certificates.html |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.149 Revisionsdatum: 08.04.2025 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.149 Revisionsdatum: 08.04.2025 |
|---|
Artikelnummer
| Artikelnr. | Typ |
|---|---|
| 943662080 | RPS 80 EEC |
