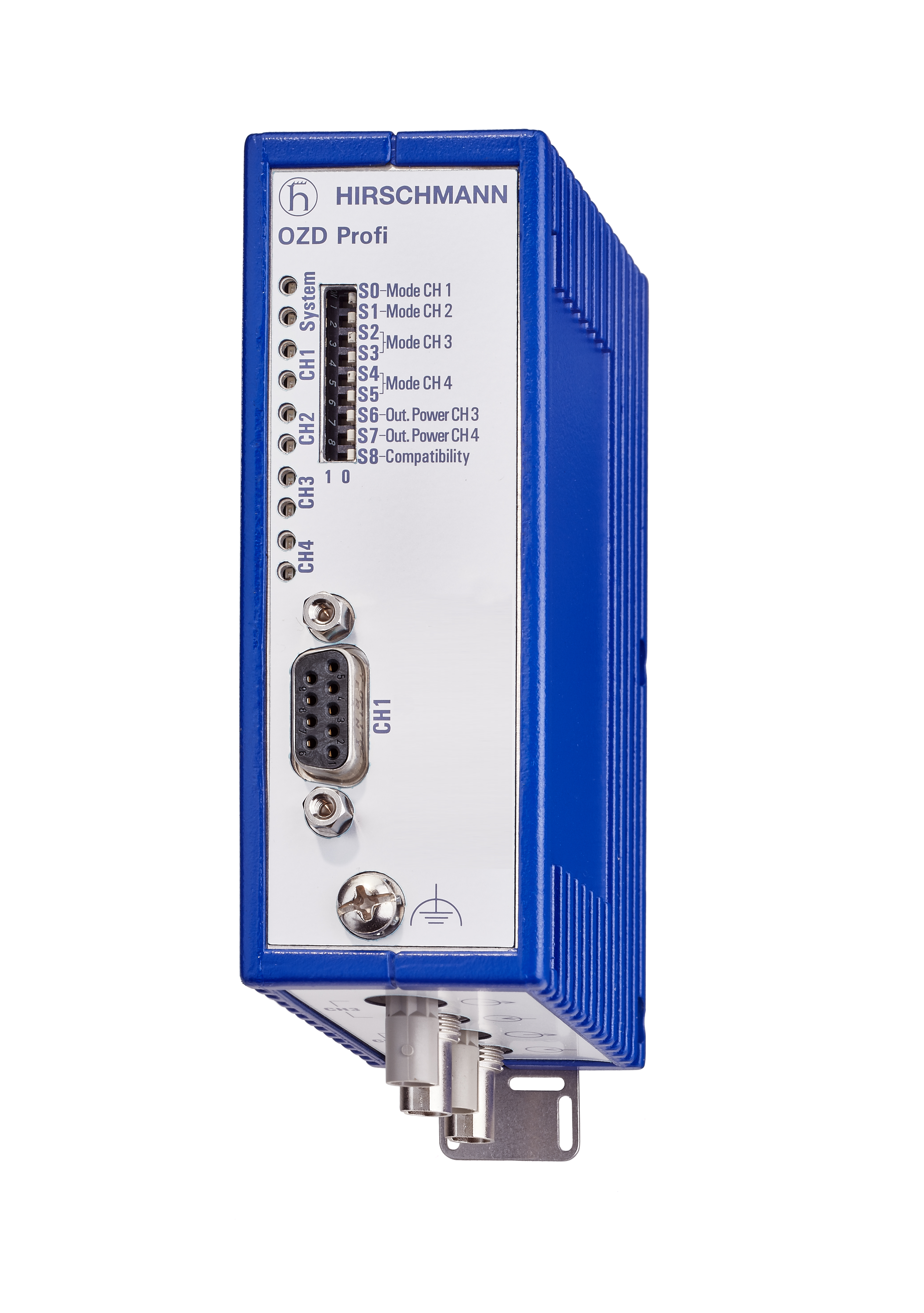

Product Number: OZD Profi 12M G11
Neue Generation: elektrischer/optischer Schnittstellenwandler für PROFIBUS-Feldbusnetze; Repeater-Funktion; für Quarzglas LWL; Zulassung für Ex-Zone 2 (Klasse 1, Div. 2)
Neue Generation: elektrischer/optischer Schnittstellenwandler für PROFIBUS-Feldbusnetze; Repeater-Funktion; für Quarzglas LWL; Zulassung für Ex-Zone 2 (Klasse 1, Div. 2)
-
Verfügbarkeit:
-
Globale Bestandsaufnahme:
Technische Daten
Produktbeschreibung
Typ |
OZD Profi 12M G11 |
---|---|
Name |
OZD Profi 12M G11 |
Port-Typ und Anzahl |
1 x optisch: 2 Buchsen BFOC 2.5 (STR); 1 x elektrisch: Sub-D 9-Pin, Buchse, Pin-Belegung nach EN 50170 Teil 1 |
Signaltyp |
PROFIBUS (DP-V0, DP-V1, DP-V2 und FMS) |
Weitere Schnittstellen
Messausgänge „Optische Eingangsleistung“ |
8-Stift-Klemmenblock, Schraubenmontage |
---|---|
Stromversorgung |
8-Stift-Klemmenblock, Schraubenmontage |
Meldekontakt |
8-Stift-Klemmenblock, Schraubenmontage |
Netzwerkgröße – Kabellänge
Single-Modus-Faser (SM) 9/125 µm |
- |
---|---|
Multimode-Faser (MM) 50/125 µm |
3000 m, 13 dB Verbindungsbudget bei 860 nm; A = 3 dB/km, 3 dB Reserve |
Multimode-Faser (MM) 62,5/125 µm |
3000 m, 15 dB Verbindungsbudget bei 860 nm; A = 3,5 dB/km, 3 dB Reserve |
Multimode-Faser HCS (MM) 200/230 µm |
1000 m, 18 dB Verbindungsbudget bei 860 nm; A = 8 dB/km, 3 dB Reserve |
Multimode-Faser POF (MM) 980/1000 µm |
- |
Versorgung
Bemessungsstromverbrauch |
max. 190 mA |
---|---|
Eingangsspannungsbereich |
-7 V ... +12 V |
Betriebsspannung |
18 ... 32 VDC, typ. 24 VDC |
Leistungsaufnahme |
4,5 W |
Redundanzfunktionen |
redundante 24-V-Einspeisung |
Leistung Ausgang
Ausgangsspannung/Ausgangsbemessungsstrom (Pin6) |
5 V Gleichstrom +5 %, -10 %, kurzschlussfest/10 mA |
---|
Umgebungsbedingungen
MTBF (Telecordia SR-332 Ausgabe 3) @ 25 °C |
3 645 832 h |
---|---|
Betriebstemperatur |
0-+60 °C |
Lager-/Transporttemperatur |
-40-+70 °C |
Relative Luftfeuchte (nicht kondensierend) |
10–95 % |
Abmessungen (B x H x T) |
39.5 x 137.5 x 84 mm |
Gewicht |
560 g |
Gehäusematerial |
Zinkdruckguss |
Montage |
Hutschiene oder Montageplatte |
Schutzklasse |
IP40 |
Zulassungen
Basisstandard |
EU-Konformität, FCC-Konformität, AUS-Konformität Australien |
---|---|
Sicherheit für Industrial Control Equipment |
cUL61010-2-201 |
Explosionsgefährdete Umgebungen |
ISA 12.12.01 Klasse 1 Div. 2, ATEX Zone 2 |
Zuverlässigkeit
Garantie |
60 Monate (detaillierte Informationen entnehmen Sie bitte den Garantiebedingungen) |
---|
Lieferumfang und Zubehör
Lieferumfang |
Gerät, Anleitung zur Inbetriebnahme |
---|
Information
Lieferumfang |
Gerät, Anleitung zur Inbetriebnahme |
---|
