Produktnummer: OZD Profi 12M P12 PRO

Schnittstellenwandler elektrisch/optisch für PROFIBUS-Feldbusnetze; Repeater-Funktion; für Kunststoff-LWL; Kurzstreckenversion

Schnittstellenwandler elektrisch/optisch für PROFIBUS-Feldbusnetze; Repeater-Funktion; für Kunststoff-LWL; Kurzstreckenversion

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

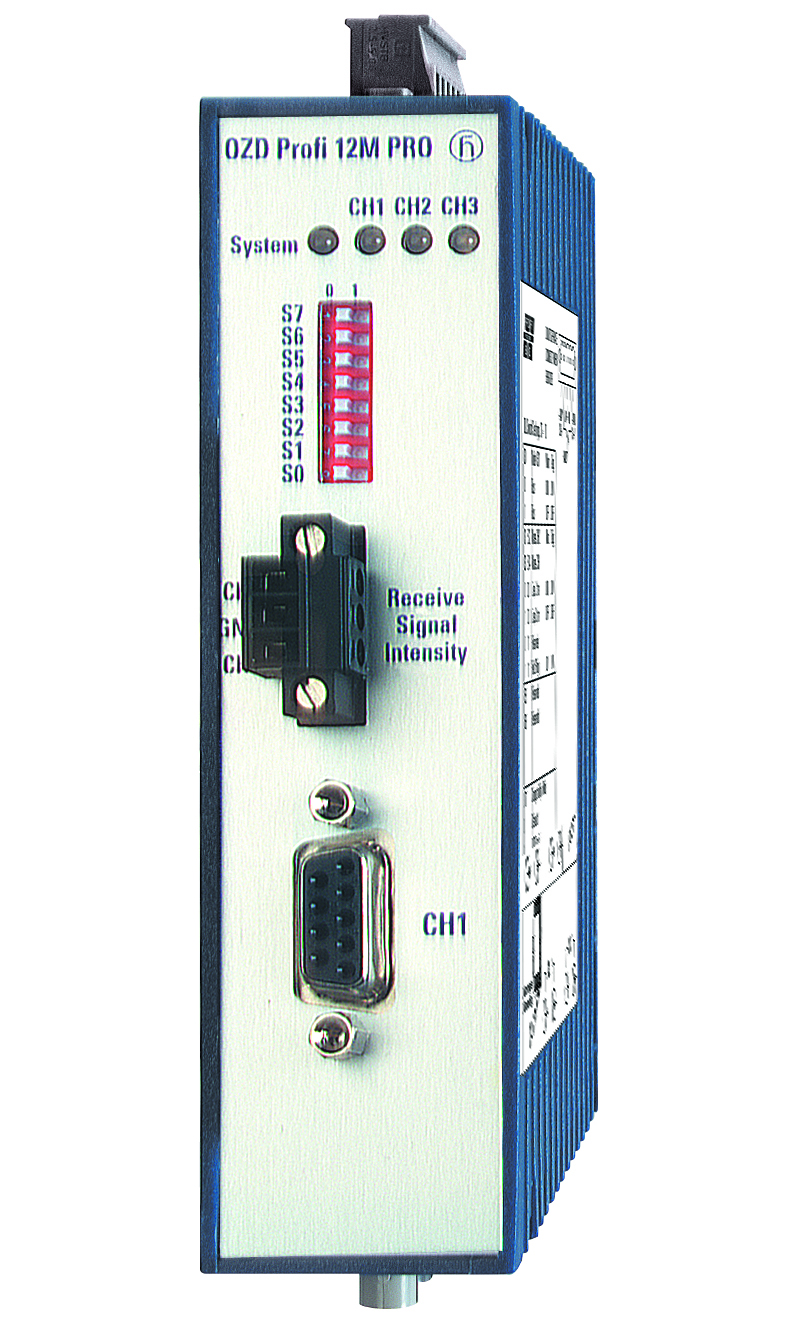

OZD Profi 12M P12 PRO
5 von 5

Technische Daten

Expand All

Typ

OZD Profi 12M P12 PRO

Name

OZD Profi 12M P12 PRO

Beschreibung

Schnittstellenwandler elektrisch/optisch für PROFIBUS-Feldbusnetze; Repeater-Funktion; für Kunststoff-LWL; Kurzstreckenversion

Port-Typ und Anzahl

2 x optisch: 4 Buchsen BFOC 2.5 (STR); 1 x elektrisch: Sub-D 9-Pin, Buchse, Pin-Belegung nach EN 50170 Teil 1

Signaltyp

PROFIBUS (DP-V0, DP-V1, DP-V2 und FMS)

Messausgänge "Optische Eingangsleistung"

3-Stift-Klemmenblock, Schraubenmontage

Stromversorgung

5-Stift-Klemmenblock, Schraubenmontage

Meldekontakt

5-Stift-Klemmenblock, Schraubenmontage

Multimode-Glasfaser HCS (MM) 200/230 µm

400 m 8 dB Verbindungsbudget bei 660 nm und Sendeleistungsvorgabe A = 8 dB/km, 2 dB Reserve

Multimode-Faser POF (MM) 980/1000 µm

50 m 15 dB Verbindungsbudget bei 660 nm und reduzierter Sendeleistung 80 m 20 dB Verbindungsbudget bei 660 nm und Sendeleistung voreingestellt A= 0,2 dB/m, 2 dB Reserve

Bemessungsstromverbrauch

max. 200 mA

Eingangsspannungsbereich

-7 V... +12 V

Betriebsspannung

18 ... 32 VDC, typ. 24 VDC

Leistungsaufnahme

4.8 W

Redundanzfunktionen

HIPER-Ring (Ringstruktur), redundante 24 V Einspeisung

Ausgangsspannung/Ausgangsstrom (Pin6)

5 VDC +5 %, -10 %, kurzschlussfest/90 mA

Betriebstemperatur

0-+60 °C

Minimale Lagertemperatur

-40-+70 °C

Relative Luftfeuchte (nicht kondensierend)

10-95 %

Abmessungen (B x H x T)

35 x 156 x 119 mm

Gehäusematerial

Plastik

Gewicht

200 g

Montage-Typ

Hutschiene

IP-Schutzart

IP20

Basisstandard

EU-Konformität, AUS-Konformität Australien

Sicherheit für Geräte der Informationstechnologie

cUL508

Explosionsgefährdete Umgebungen

ISA 12.12.01 Klasse 1 Div. 2, ATEX Zone 2

Garantie

60 Monate (bitte beachten Sie die "https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf">"Garantiebedingungen oder detaillierte Informationen)

Lieferumfang

Gerät, 4 optische BFOC-ST-Stecker, Anleitung zur Inbetriebnahme

Lieferumfang

Gerät, 4 optische BFOC-ST-Stecker, Anleitung zur Inbetriebnahme
