Artikelnummer: APNS1048R

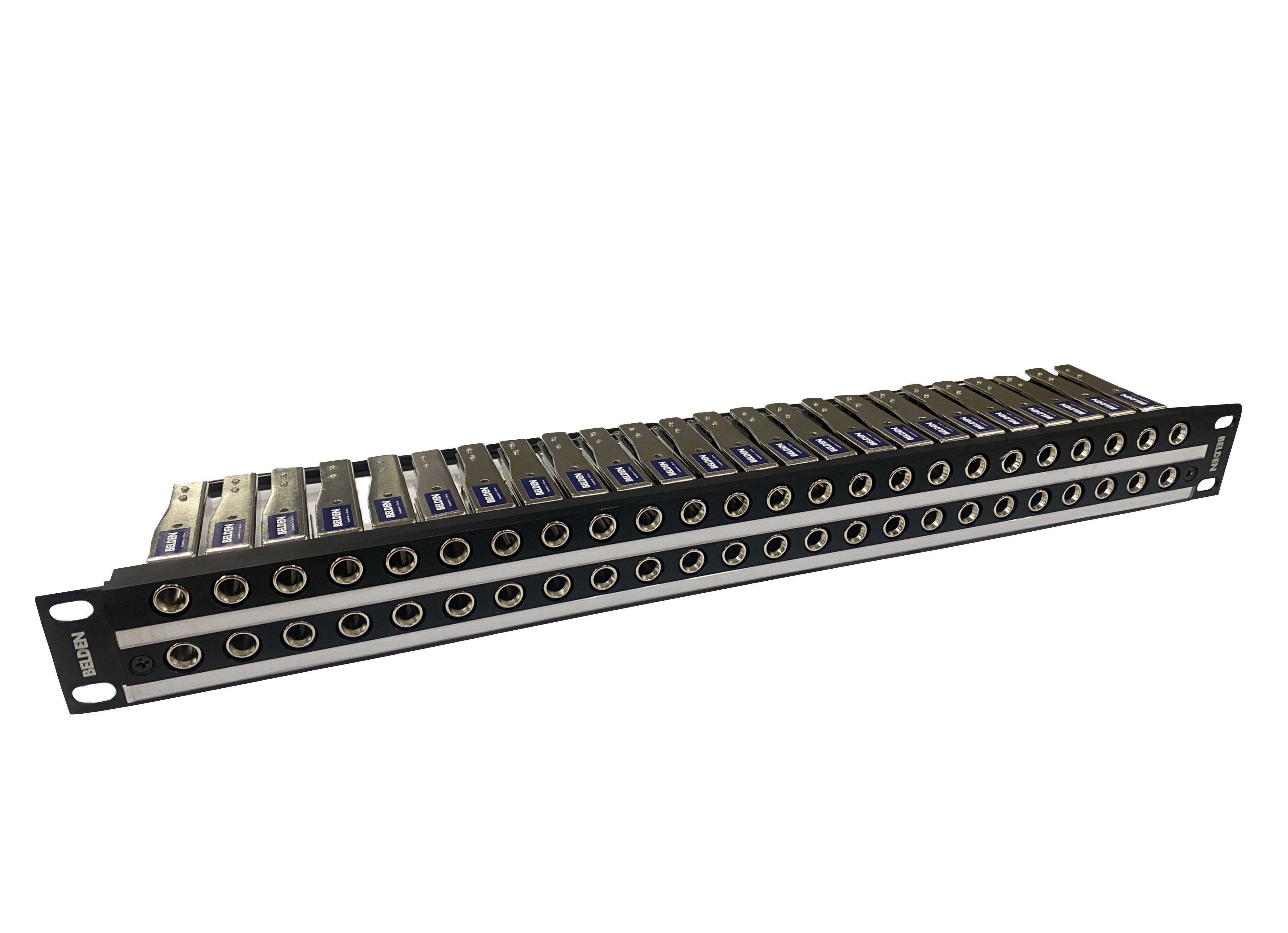

48 Kanäle Longframe B-Gauge Audio Patch-Panel

Audio-Patch-Panel, Montiert mit 2 Reihen von 24 langen Rahmen B Spur Buchsen (2x24 Dichte), 1HE Schaltschrankhöhe , Schwarz

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
APNS1048R
  • APNS1048R
1 von 1

Technische Daten

Alle aufklappen

Mögliche Anwendungen

Audiosystem für Multifunktionssaal, PA-Systeme, Das Audio-Steuerungssystem in der Sendestation, geeignet für AES/EBU-Signale (digital) etc.

Gesamthöhe

44,0 mm

Verpackung

Einzeln verpackt im Karton-Innenkarton, 4-teiliger Innenkarton im Umkarton.

Gewicht

2,2 kg

Materialien

Beschreibung Material Typ
Buchse Langer Rahmen B Spur Buchse Standard Lötfahnen
Buchsenkontakt Palladiumbeschichtet
Buchsengehäuse Druckguss-Legierung

Max. Kapazität

48 Kanäle

Durchschlagfestigkeit

＞0,5 kVdc

Isolationswiderstand

＞1 G Ohm

Übergangswiderstand (Federkontakt)

＜20 mOhm

Übergangswiderstand (Schaltkontakt)

＜15 mOhm

Kanaltrennung bei 10 kHz, 600 Ohm Anschluss

＞100 dB

Kanaltrennung bei 6 kHz, 110 Ohm Anschluss

＞40 dB

UL Temperaturbereich

-3 0 °C bis + 8 0 °C

Abmessungen

Länge Höhe
482,7 mm 44,0 mm

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

Eignung – innen

Ja

Anmerkungen

Komponenten: Audio-Patch-Panel, Einsteckkraft <25 N, Abzugskraft >10 N, Lebensdauer der Buchse: Nicht weniger als 20000 Steckzyklen, Gegenstecker: Langer Rahmen B Messstecker MIL P 642/2

Aktualisierung und Überarbeitung

Revisionsnummer: 0.14 Revisionsdatum: 07.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.14 Revisionsdatum: 07.02.2025


Einen Fehler melden

Artikelnummer

Artikelnr. Farbe Aufmachung Länge
APNS1048R Schwarz 1U 482,7 mm
