Broadcast-Panels und -Gehäuse

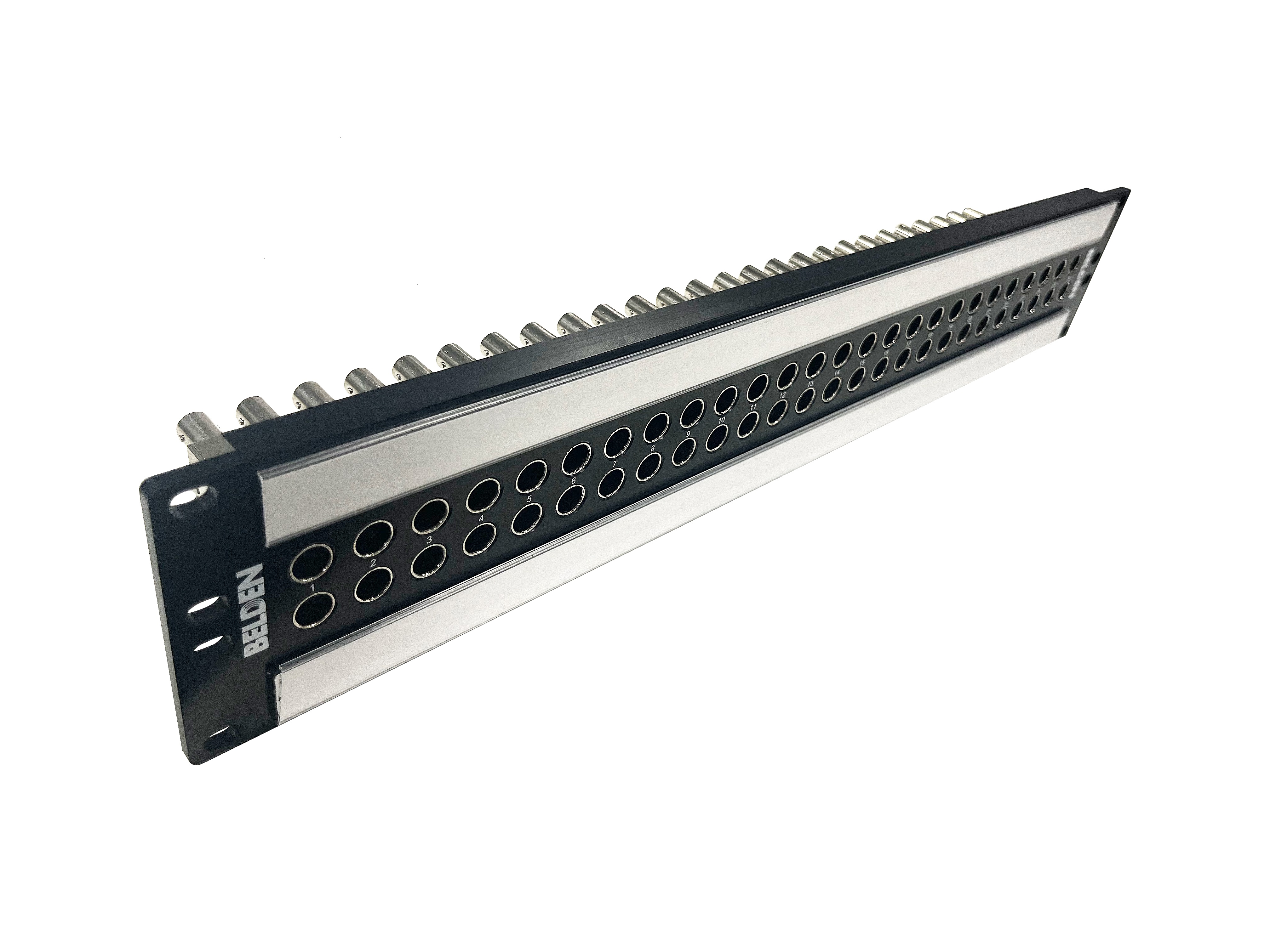

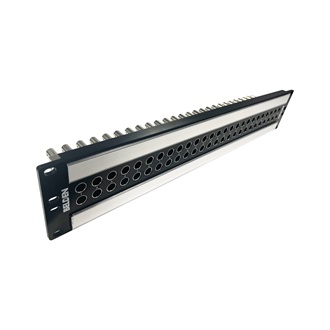

2HE Höhe Video-Anschlusstafel, vorinstalliert mit 2x26 Standard WECO, HD-SDI, Selbstkonfektionierende Patch-Buchsen.

Verfügbarkeit:

Asien-Pazifik
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Produktbeschreibung

Mögliche Anwendungen	Mobile Video-Nachrichtenwagen. Analoges Video. Fernsehsender. Multimedia-Videosystem, Kontrollraum usw.

Steckverbinder

Materialien

Beschreibung	Material
Buchse Beschreibung	75 Ohm Hochfrequenz Dual Koaxial, selbstkonfektionierende WECO Patchbuchse
Buchse Vordere Buchse	WECO Einbausteckverbinder
Buchse hinten	BNC-Einbausteckverbinder
Panel-Komponenten	Bestandteile des Panels wie Buchse, Gehäuse, PVC-Artikel, Etikettenpapier

Konstruktion und Abmessungen

Max. Kapazität	26 Buchsen (52 Löcher)

Elektrische Kenndaten

Hinweise zu elektrischen Kenndaten	Rückflussdämpfung: Besser als -15 dB, Gleichstrom bis zu 2,4 GHz im Normal-Through-Modus, besser als -10 dB, DC bis zu 3,5 GHz im Normal-Through-Modus; Nennimpedanz: 75 Ohm; Elektrische Bandbreite: DC ~ 3,5 GHz; Abgeschlossene Version: Selbstkonfektionierend (das Einstecken eines Steckers in die Quellseite schließt automatisch die Lastseite ab. Durch das Einfügen in die lokale Seite wird die Quellseite automatisch terminiert. Beides liefert eine ohmsche Last auf die unbenutzte Seite.

Hinweise zu elektrischen Kenndaten

Rückflussdämpfung: Besser als -15 dB, Gleichstrom bis zu 2,4 GHz im Normal-Through-Modus, besser als -10 dB, DC bis zu 3,5 GHz im Normal-Through-Modus; Nennimpedanz: 75 Ohm; Elektrische Bandbreite: DC ~ 3,5 GHz; Abgeschlossene Version: Selbstkonfektionierend (das Einstecken eines Steckers in die Quellseite schließt automatisch die Lastseite ab. Durch das Einfügen in die lokale Seite wird die Quellseite automatisch terminiert. Beides liefert eine ohmsche Last auf die unbenutzte Seite.
