Product Number: RV6PPF1U48BK

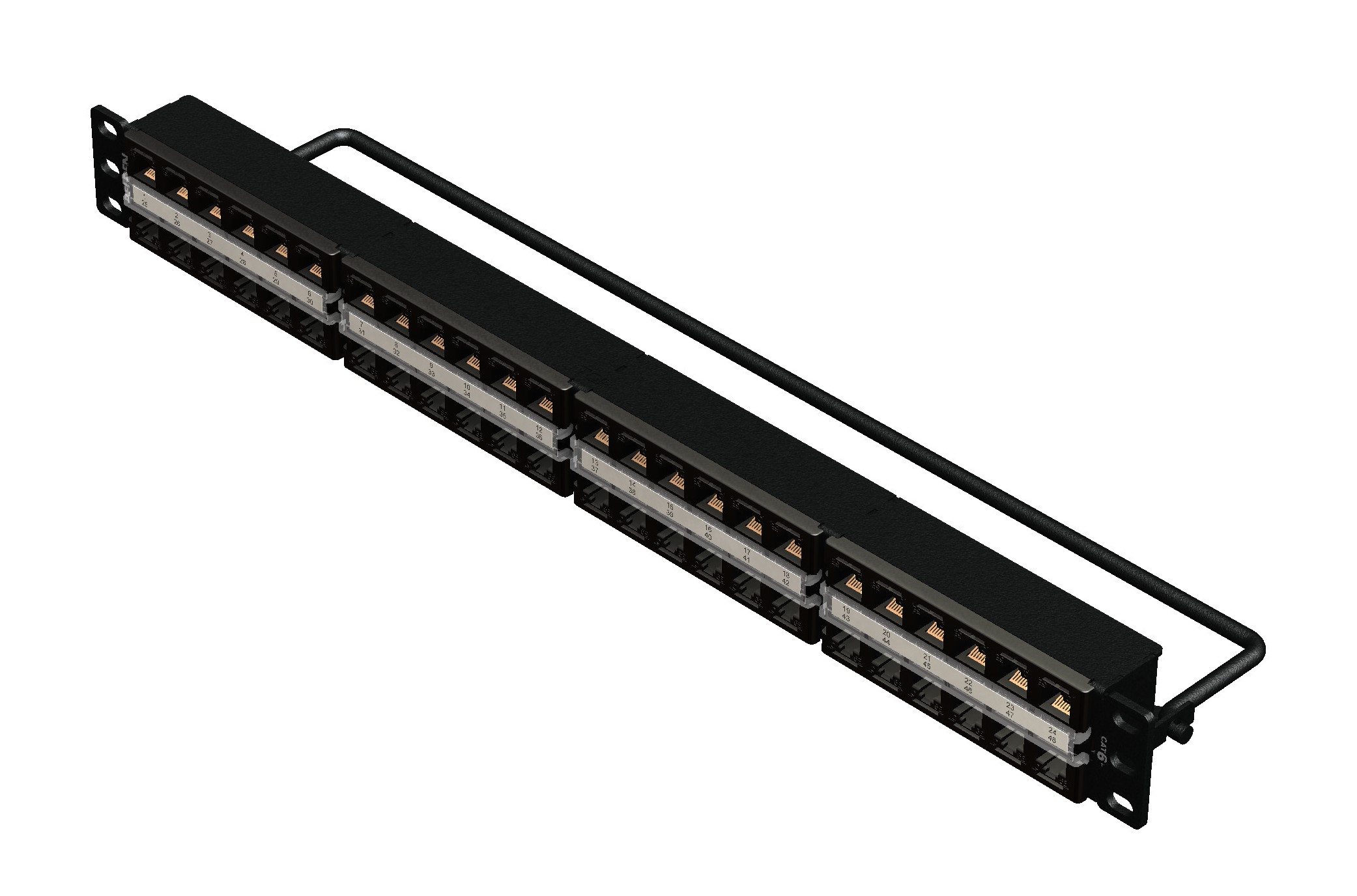

REVConnect Patch Panel, Cat 6+, Flat, 1U, 48P
REVConnect Kategorie 6+ Patch-Panel, vorbestückt, flach, 48 Port, 1U, Schwarz
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | REVConnect 2400 und 3600 Systeme, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE |
|---|
Physikalische Merkmale (allgemein)
|
Höhe |
1,73 |
|---|---|
|
Breite |
19 |
|
Tiefe |
2 |
|
Portanzahl |
48 Port |
|
Vordere Verbindung |
Bündigkeit |
|
Verpackung |
Einzeln verpackt im Karton. |
|
Gewicht |
3,047 |
Steckverbinder
Materialien
| Beschreibung | Material | Farbe |
|---|---|---|
| Panel | Stahl | Schwarz |
| Rahmen | PC/ABS | Schwarz |
| Management-Leiste | Stahl | Schwarz |
| Durchsichtiges Fenster | Polycarbonat | Transparent |
Konstruktion und Abmessungen
|
Max. Kapazität |
48 Steckverbinder (vorinstalliert) |
|---|
Elektrische Kenndaten
|
Durchschlagfestigkeit |
1.000 V RMS @ 60 Hz für 1 Minute |
|---|---|
|
Nennstrom |
1,300 A |
|
Isolationswiderstand |
Mindestens 500 MOhm |
|
Anschlusswiderstand |
2,5 mOhm |
Temperaturbereich
|
Temperaturbereich für die Installation |
-10 °C bis +60 °C |
|---|---|
|
Lagertemperaturbereich |
-40 °C bis +70 °C |
|
Betriebstemperaturbereich |
-10 °C bis +60 °C |
Mechanische Kenndaten
|
Stellfläche/Typ |
REVConnect |
|---|---|
|
Werkzeugkompatibilität |
REVConnect Anschlusswerkzeug (RVUTT01) |
|
Kompatibilität Stecker/Ummantelung |
RJ45 |
|
Verbindung über Frontanschluss |
Steckverbindung |
|
Haltbarkeit des Anschlusses der vorderseitigen Verbindung |
750 Zyklen |
|
Verbindung über Rückseitenanschluss |
Steckverbindung |
|
Haltbarkeit des Anschlusses der rückseitigen Verbindung |
20 Zyklen |
|
Kabel-/Steckverbinder-Haltekraft |
15 lbs. |
|
Steckverbinder-/Hardware-Haltekraft |
20 lbs. |
|
Stecker-/Steckverbinder-Haltekraft |
11,250 lbs. |
Standards
|
UL-Klassifizierung |
UL94V-0 |
|---|---|
|
Datenkategorie |
Kategorie 6 |
|
TIA/EIA-Compliance |
Kategorie 6 – TIA 568-C.2, ISO/IEC 11801-1, TIA TSB-5021 |
|
IEEE-Compliance |
Power Over Ethernet (PoE) IEEE 802.3 bei Typ 1 und 2 (bis 30 W), IEEE 802.3bt/D1.7 Typ 3 und 4 (bis 100 W), CISCO UPOE (bis 60 W), Power over HDBaseTTM (bis 100 W) |
Anwendbare Umwelt- und andere Programme
|
Umgebung |
Innenbereich |
|---|---|
|
EU-Richtlinie 2011/65/EU (RoHS 2) |
Ja |
|
MII Bestell-Nr. 39 (China RoHS) |
EUP 50 |
Entflammbarkeit, LS0H, Toxizitätsprüfung
|
Sicherheitsbescheinigung |
c(UL)us-gelistet |
|---|
Zugehörige Artikelnummern
|
Zugehörige Teile |
REVConnect Anschlusswerkzeug, Kat. 6 Modularkabel |
|---|
Produkthinweise
|
Enthaltene Teile |
48 Kat. 6 REVConnect Buchsen mit hoher Dichte, schwarz, vorinstalliert; 50 REVConnect Kabelmanager und Kappen; 4 durchsichtige Fenster; 1 hintere Kabelmanagementleiste; 4 Schrauben (10 x 32); 4 Schrauben (12 x 24); 2 Klettbänder; 4 Rahmen; 1 Installationsanleitung |
|---|---|
|
Anmerkungen |
Informationen zur ordnungsgemäßen Installation finden Sie im Installationshandbuch PX107031. |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.28 Revisionsdatum: 31.05.2024 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.28 Revisionsdatum: 31.05.2024 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Aufmachung |
|---|---|---|
| RV6PPF1U48BK | Schwarz | 1U |
