Produktnummer: RVAPPTM12JBK

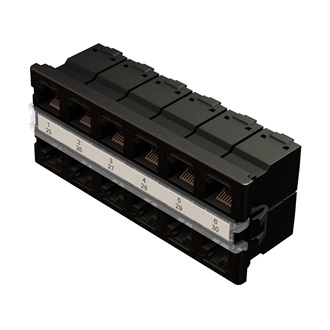

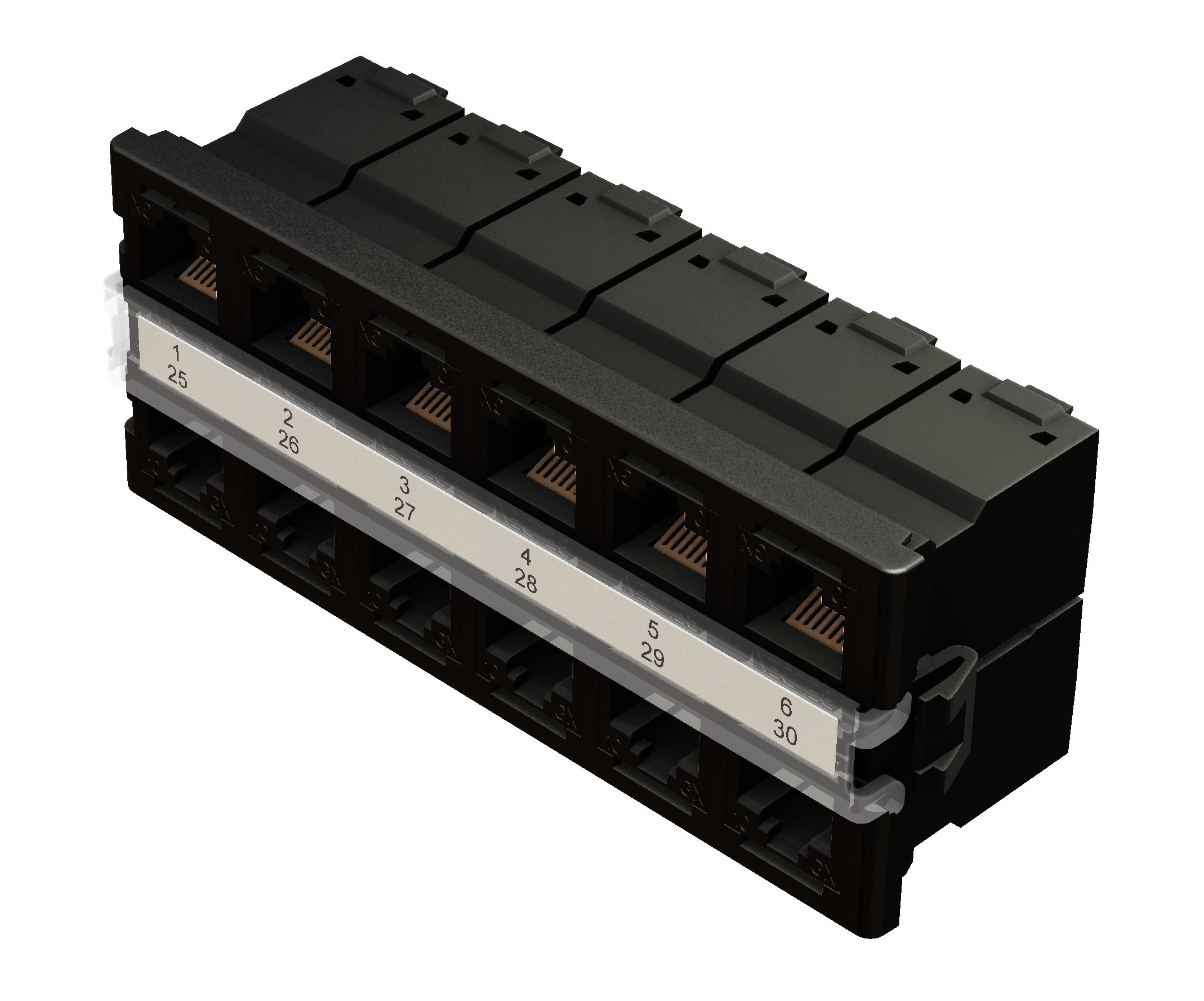

REVConnect HD Patchpanel-Abschlussmodul, Cat 6A, 12 Port

REVConnect Kategorie 6A Anschlussmodul für Patch-Panel, 12 Ports, Schwarz

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
RVAPPTM12JBK
  • RVAPPTM12JBK
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Ethernet 10GBASE-T, Wi-Fi 6, Wi-Fi 5, In-Building Wireless, In-Building Small Cells, Mobile RAN, Data Center EoR und MoR, PoE++, PoE+, PoE

Gesamthöhe

1.73

Gesamtbreite

4.33

Tiefe

1.52

Anzahl der Ports

12 Port

Verpackung

Einzeln verpackt im Karton.

Gewicht

0.353

Materialien

Description Material Type
Front Connection Copper Clad Flexible PCB, 50µin Gold-plated Contacts over Nickel RJ45
Rear Connection Copper Alloy, Gold-plated Contacts over Nickel REVConnect
Connector Body PBT Glass Reinforced UL94V-0

Max. Kapazität

12 Steckverbinder (vorinstalliert)

Durchschlagfestigkeit

1.000 V RMS @ 60 Hz für 1 Minute

Nennstrom

1.300 A

Isolationswiderstand

Mindestens 500 MOhm

Anschlusswiderstand

2.5 mOhm

Temperaturbereich für die Installation

-10°C Zu + 60°C

Lagertemperaturbereich

-40°C bis +70°C

Betriebstemperaturbereich

-10°C bis +60°C

Kompatibilität mit Steckverbindersystemen

REVConnect

Werkzeugkompatibilität

REVConnect Anschlusswerkzeug (RVUTT01)

Kompatibilität Stecker/Ummantelung

RJ45

Verbindung über Frontanschluss

Steckverbindung

Haltbarkeit des Anschlusses der vorderseitigen Verbindung

750 Zyklen

Verbindung über Rückseitenanschluss

Steckverbindung

Haltbarkeit des Anschlusses der rückseitigen Verbindung

20 Zyklen

Kabel-/Steckverbinder-Haltekraft

15 lbs.

Steckverbinder-/Hardware-Haltekraft

20 lbs

Stecker-/Steckverbinder-Haltekraft

11.250 lbs

UL-Klassifizierung

UL94V-0

Datenkategorie

Kategorie 6A

TIA/EIA-Compliance

Kategorie 6A – TIA 568.C.2, Kategorie 6A – ISO/IEC 11801:2002 Ed.2

IEEE-Compliance

Power Over Ethernet (PoE) IEEE 802.3at Typ 1 und 2 (bis zu 30 W), IEEE 802.3bt/D1.7 Typ 3 und 4 (bis zu 100 W), CISCO UPOE (bis zu 60 W), Power over HDBaseTTM (bis zu 100 W)

Weitere Standards

FCC Teil 68, Unterteil F, IEC 60603-7

Umgebung

Innenbereich

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

MII Bestell-Nr. 39 (China RoHS)

EUP 50

Sicherheitsbescheinigung

c(UL)us-gelistet

Zugehörige Teile

REVConnect Anschlusswerkzeug, Kat. 6A Modulare Kabel, REVConnect Leere Patch-Panels mit hoher Dichte

Enthaltene Teile

12 10GX REVConnect Buchsen hoher Dichte, schwarz, vorinstalliert; 12 REVConnect Kabelmanager und Kappen; 1 Durchsichtiges Fenster; 1 Rahmen; 1 Installationshandbuch

Anmerkungen

Informationen zur ordnungsgemäßen Installation finden Sie im Installationshandbuch PX107031.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.64 Revisionsdatum: 05-31-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.64 Revisionsdatum: 05-31-2024
