Product Number: CAT5E F/UTP CMR PIGTAILS

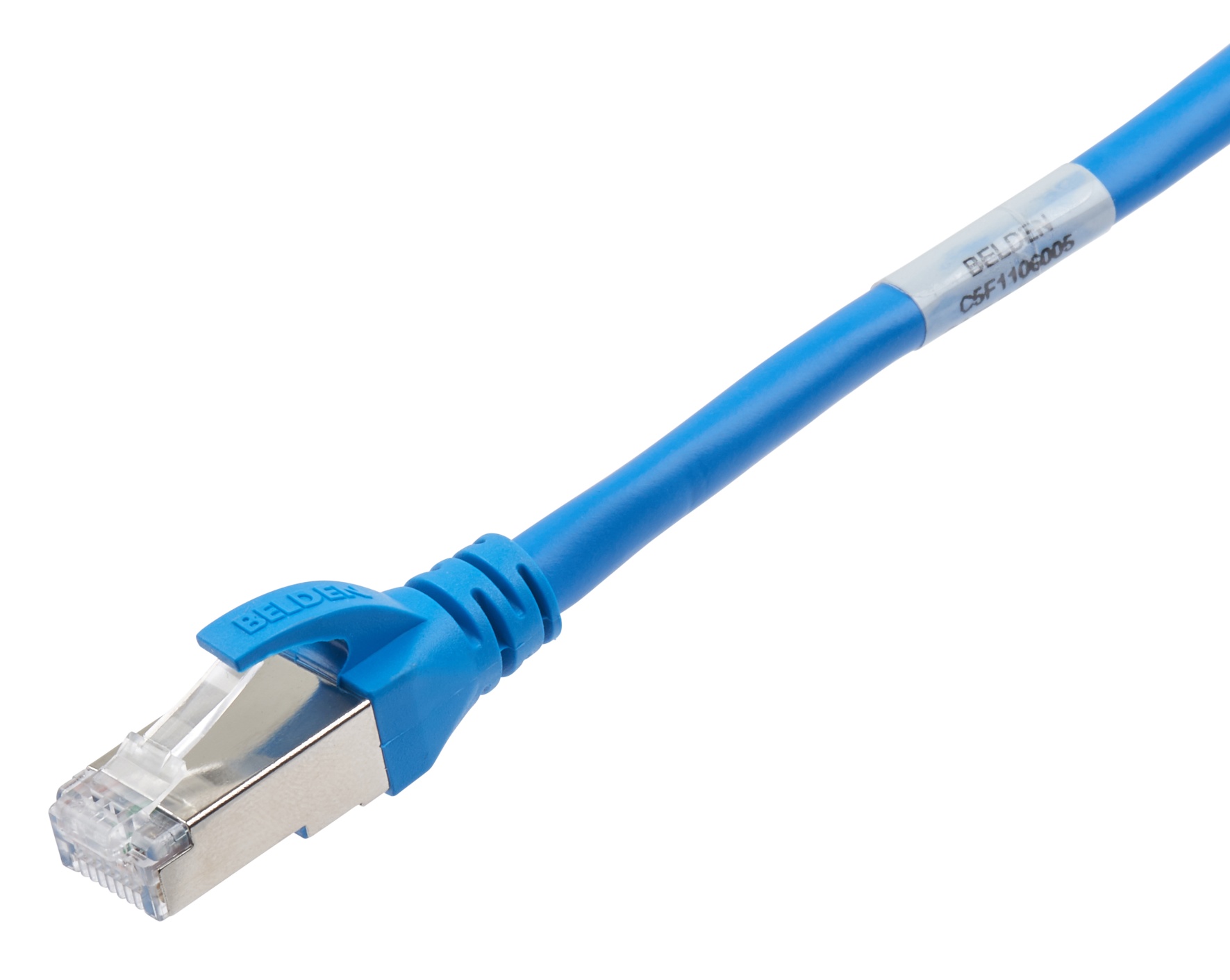

CAT5E F/UTP CMR Patchkabel
CAT5E F/UTP CMR Patchkabel
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | IBDN Geschirmtes System Cat 5e, TIA Kategorie 5e, ISO Klasse D, 1000BASE-T |
|---|
Physikalische Merkmale (allgemein)
|
Gesamtanzahl der Paare |
4 |
|---|
|
Gesamt-Nenndurchmesser |
0,275 Zoll |
|---|---|
|
Verpackung |
Einzeln verpackt im durchsichtigen Kunststoffbeutel |
Steckverbinder
Materialien
| Beschreibung | Material | Farbe |
|---|---|---|
| Tülle | Elastomer | Wie Kabel |
| Leiter | BC – blankes Kupfer | |
| Vordere Verbindung | Klingen aus Phosphorbronze mit 50µin Gold über Nickel-Beschichtung | |
| Innere Ummantelung | PVC – Polyvinylchlorid | |
| Isolierung | PO – Polyolefin | |
| Äußere Ummantelung | PVC – Polyvinylchlorid |
Elektrische Kenndaten
|
Durchschlagfestigkeit |
1.000 V RMS @ 60 Hz für 1 Minute |
|---|---|
|
Nennstrom |
1,500 A |
|
Isolationswiderstand |
Mindestens 500 MOhm |
|
Max. Übergangswiderstand |
20 mOhm |
Temperaturbereich
|
Temperaturbereich für die Installation |
-10 °C bis +60 °C |
|---|---|
|
Lagertemperaturbereich |
-40 °C bis +70 °C |
|
Betriebstemperaturbereich |
-10 °C bis +60 °C |
Mechanische Kenndaten
|
Min. Biegeradius (Kabel gesamt) |
2,200 Zoll |
|---|---|
|
Kompatibilität Stecker/Ummantelung |
RJ45 |
Anschluss-Schnittstelle
| Verbindung | Dauerhaftigkeit |
|---|---|
| Steckverbindung | 750 Zyklen |
Standards
|
UL-Klassifizierung |
Riser |
|---|---|
|
Datenkategorie |
Kategorie 5e |
|
TIA/EIA-Compliance |
Kategorie 5E – TIA 568-C.2, Klasse D – ISO/IEC 11801:2002 Ed. 2 Nachtrag 2 |
|
Weitere Standards |
FCC Abschnitt 68, Unterabschnitt F, IEC 60603-7 |
Anwendbare Umwelt- und andere Programme
|
Umgebung |
Riser |
|---|---|
|
EU-Richtlinie 2002/95/EC (RoHS) |
Ja |
|
MII Bestell-Nr. 39 (China RoHS) |
EUP 50 |
Entflammbarkeit, LS0H, Toxizitätsprüfung
|
Sicherheitsbescheinigung |
c(UL)us-gelistet |
|---|
Zugehörige Artikelnummern
|
Zugehörige Teile |
CAT5E Geschirmte KeyConnect modulare Buchsen und Kupplungen, geschirmte Patch-Panels |
|---|
Produkthinweise
|
Etikettierung |
Belden Artikelnummer, Leistungskürzel, Schaltplan und Kabellänge |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.132 Revisionsdatum: 10.05.2023 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.132 Revisionsdatum: 10.05.2023 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Länge |
|---|---|---|
| C5F1206015 | Blau | 15 ft |
| C5F1206020 | Blau | 20 ft |
| C5F1206025 | Blau | 25 ft |
| C5F1206030 | Blau | 30 ft |
