Produktnummer: 1800F

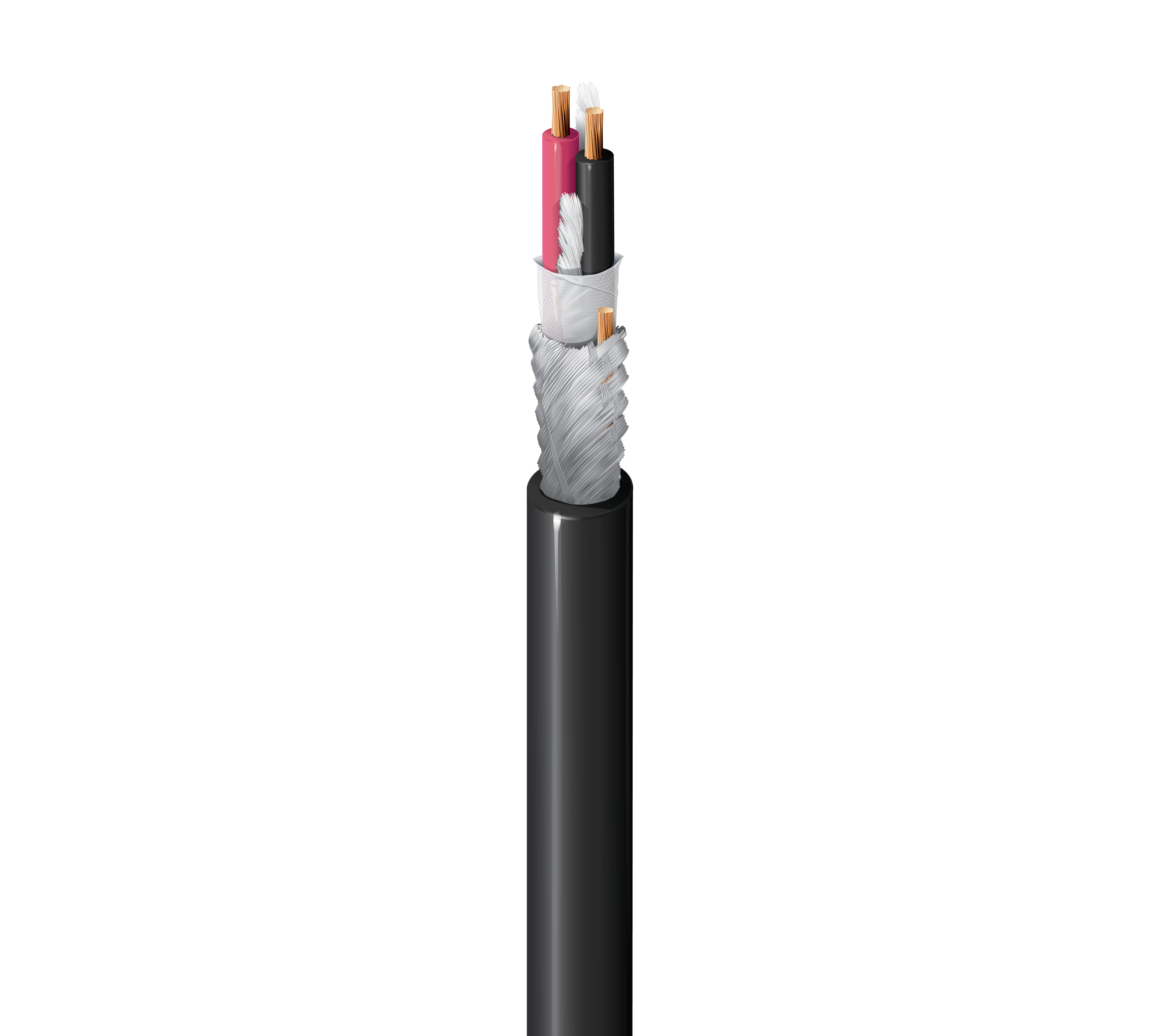

Digitales Mikrofonkabel, 1 Pr #24 Str BC, 95 % TC French Braid, PVC-Ummantelung, CL2R, flexibel

Digitales Mikrofonkabel, 1 Paar 24 AWG (42 x 40) blankes Kupfer, PE-Isolierung, 95 % verzinntes Kupfergeflecht, matte PVC-Ummantelung, CL2R-zertifiziert, flexibel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
1800F
  • 1800F
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Digitales Mikrofon; flexibles Verbindungskabel für digitales Audio

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 24 AWG 42x40 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.017 in (0.43 mm) 0.058 in (1.5 mm) Red & Black HDPE

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type Notes
French Braid Tinned Copper (TC) 95% 26 AWG (30x40) BC Paper tape under braid with drain over tape

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.037 in (0.94 mm) 0.211 in (5.36 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,211 Zoll (5,36 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 23.7 Ohm/1000ft 12 pF/ft (39 pF/m) 26 pF/ft (85 pF/m) 110 Ohm 0.18 µH/ft (0.59 µH/m) 76% 3.8 Amps per conductor @ 30°C

Nom äußere Abschirmung DCR@Cond DCR1-CNV

6,42 Ohm/1000 Fuß (21,1 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Nom. Insertion Loss (Attenuation)
0.46 dB/100ft
0.67 dB/100ft
0.7 dB/100ft
0.83 dB/100ft
1.04 dB/100ft
1.09 dB/100ft
1.3 dB/100ft
1.66 dB/100ft
1.75 dB/100ft
2.23 dB/100ft
2.89 dB/100ft
3.07 dB/100ft
3.71 dB/100ft
4.53 dB/100ft
4.78 dB/100ft
7.11 dB/100ft

Speisung

Voltage Rating
100 V

Temperatur

UL Temperature Operating
60°C -20°C to +60°C

Biegeradius

Stationary Min. Installation Min.
2.1 in (53 mm) 2.1 in (53 mm)

Maximale Zugspannung

40 lbs (18 kg)

Gewicht Kabelgebinde

23 Pfund/1000 Fuß

Umweltverträglichkeit

Innen – Riser, innen

Entflammbarkeit/Brandverhalten

UL 1666 Riser

NEC/UL-Compliance

Artikel 725, CL2R

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

AES/EBU

Aktualisierung und Überarbeitung

Revisionsnummer: 0.523 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.523 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
1800F B59500 Schwarz, matt Rolle 500 ft 612825122845 C
1800F B591000 Schwarz, matt Rolle 1.000 ft 612825122838 C
1800F B59U1000 Schwarz, matt UnReel 1.000 ft 612825122821
1800F B5910000 Schwarz, matt Rolle 10.000 ft 612825429944
1800F G7XU1000 Blau, matt UnReel 1.000 ft 612825122876
1800F U90U1000 Grau, matt UnReel 1.000 ft 612825122890
1800F G7WU1000 Grün, Matt UnReel 1.000 ft 612825122869
1800F G7VU1000 Rot, Matt UnReel 1.000 ft 612825122852
1800F Z4BU1000 Violett Z4B UnReel 1.000 ft 612825122906
1800F G8MU1000 Gelb, matt UnReel 1.000 ft 612825122883
