Produktnummer: 8403

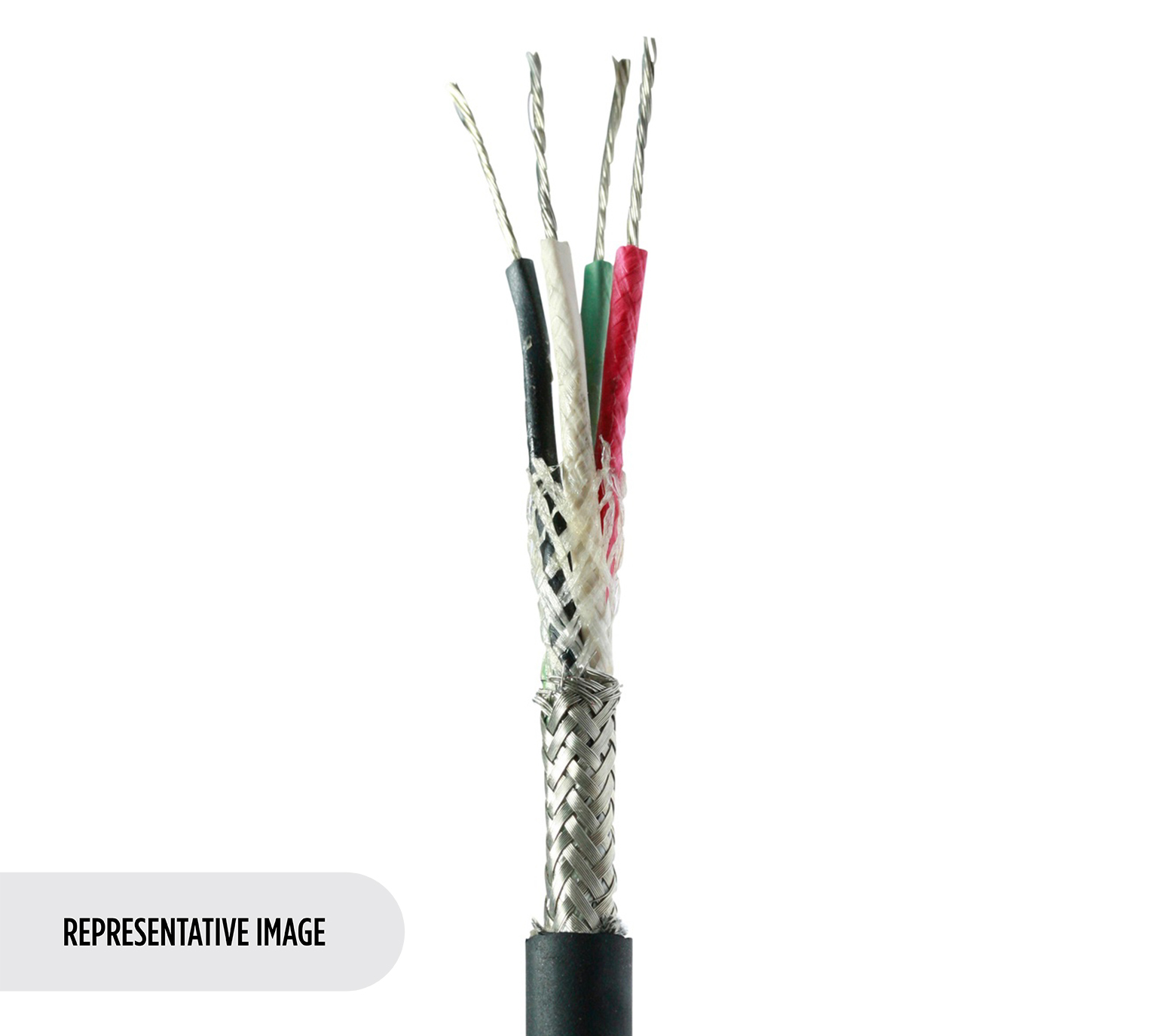

Mikrofonkabel, 3 C #20 Str TC, Rayon & 90 % TC-Geflecht, PVC-Ummantelung

Mikrofonkabel, 3 Leiter 20 AWG (19 x 32) verzinntes Kupfer (hohe Leitfähigkeit), PE-Isolierung, Viskosegeflecht, 90 % verzinntes Kupfergeflecht, PVC-Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8403
  • 8403
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Mikrofon für niedrige Frequenzen oder Musikinstrumente; symmetrisches analoges Audio

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 3 20 AWG 19x32 TC - Tinned Copper (High Conductivity)

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PE - Polyethylene 0.016 in (0.41 mm) 0.069 in (1.8 mm) Clear, Black, Red

Äußere Abschirmung

Shield Type Material Coverage
Braid Rayon® 90%
Braid Tinned Copper (TC) 90%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.033 in (0.84 mm) 0.244 in (6.20 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,244 Zoll (6,20 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 10.2 Ohm/1000ft 25 pF/ft (82 pF/m) 45 pF/ft (150 pF/m) 3.1 Amps per conductor @ 25°C

Nom äußere Abschirmung DCR@Cond DCR1-CNV

3,5 Ohm/1000 Fuß (11 Ohm/km)

Speisung

Voltage Rating
600 V

Temperatur

Operating
-20°C to +80°C

Biegeradius

Stationary Min. Installation Min.
2.4 in (61 mm) 2.4 in (61 mm)

Maximale Zugspannung

111 lbs (50.3 kg)

Gewicht Kabelgebinde

41 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Entflammbarkeit/Brandverhalten

VW-1

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.466 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.466 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8403 060500 Chrom Rolle 500 ft 612825206170 C
8403 0601000 Chrom Rolle 1.000 ft 612825206156 C
