Produktnummer: 8404

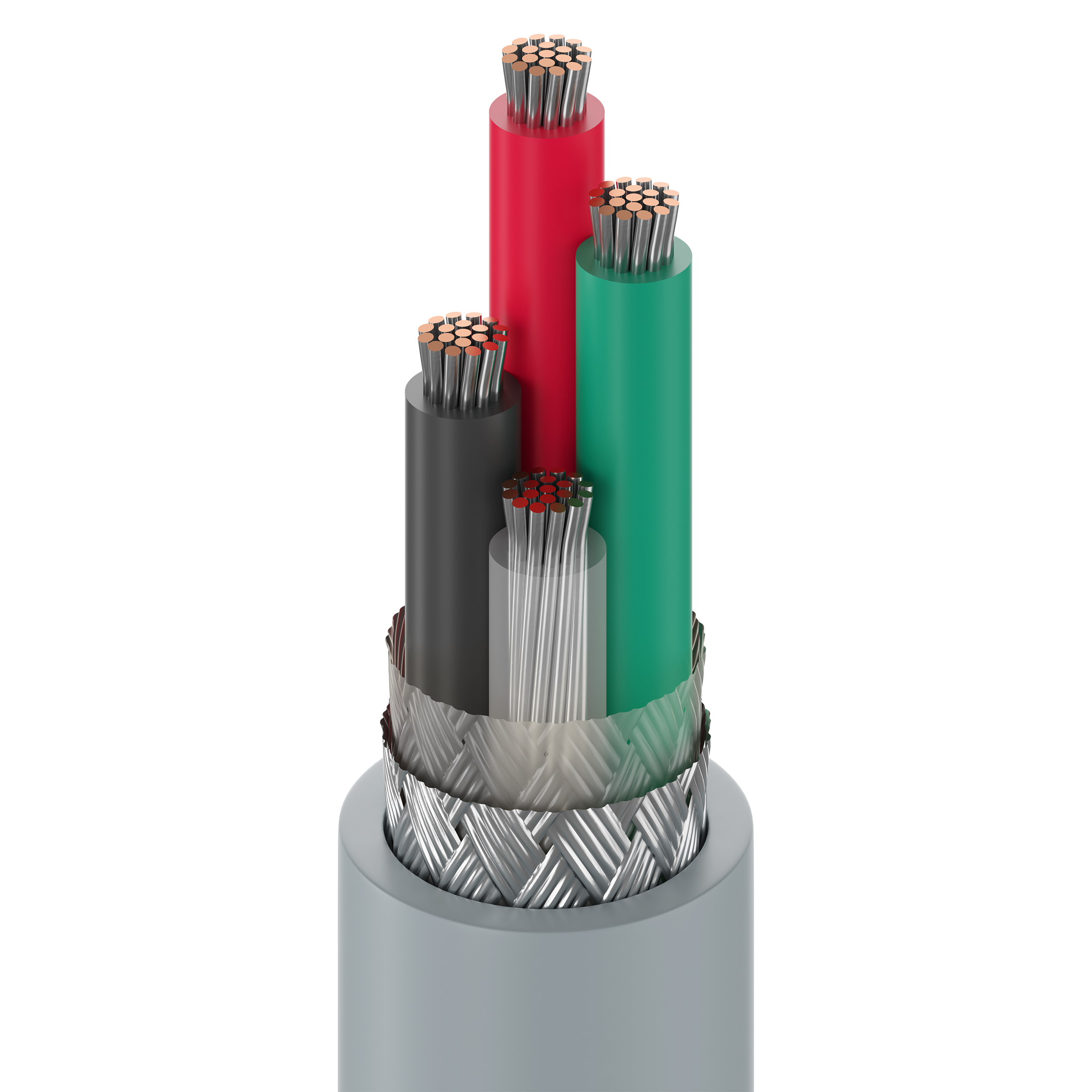

Mikrofonkabel, Star Quad, 4 C #20 Str TC, Rayon & 85 % TC-Geflecht, PVC-Ummantelung

Mikrofonkabel, Sternvierer, 4 Leiter 20 AWG (19 x 32) verzinntes Kupfer (hohe Leitfähigkeit), PE-Isolierung, Viskosegeflecht®, 85% Abschirmung aus verzinntem Kupfergeflecht, PVC-Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8404
  • 8404
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Mikrofon für niedrige Frequenzen oder Musikinstrumente; symmetrisches analoges Audio; rauscharm für Umgebungen mit hohem EMI-Anteil

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 4 20 AWG 19x32 TC - Tinned Copper (High Conductivity)

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PE - Polyethylene 0.016 in (0.41 mm) 0.069 in (1.8 mm) Clear, Black, Red, Green

Äußere Abschirmung

Shield Type Material Coverage
Braid Rayon® 85%
Braid Tinned Copper (TC) 85%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.252 in (6.40 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,252 Zoll (6,40 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 10.2 Ohm/1000ft 23 pF/ft (75 pF/m) 45 Ohm 0.2 µH/ft (0.66 µH/m) 66% 3.1 Amps per conductor @ 25°C

Nom äußere Abschirmung DCR@Cond DCR1-CNV

3,23 Ohm/1000 Fuß (10,6 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
60°C -20°C to +60°C

Biegeradius

Stationary Min. Installation Min.
2.5 in (64 mm) 2.5 in (64 mm)

Maximale Zugspannung

100 lbs (45 kg)

Gewicht Kabelgebinde

46 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Entflammbarkeit/Brandverhalten

VW-1

AWM-Compliance

AWM 2094

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Material des Gesamtkabeltrenners: Rayon-Geflecht. Vierfaches Anschlussschema: Die beiden blauen Drähte (oder Drähte, die einander direkt gegenüberliegen) werden miteinander verbunden, um einen Leiter zu bilden, und in ähnlicher Weise werden die beiden weißen Drähte (oder die übrigen Drähte) miteinander verbunden, um den zweiten Leiter zu bilden.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.498 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.498 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8404 060100 Chrom Rolle 100 ft 612825206187
8404 060500 Chrom Rolle 500 ft 612825206163 C
8404 0601000 Chrom Rolle 1.000 ft 612825206194 C
8404 060U1000 Chrom UnReel 1.000 ft 612825206200
