8407

Mikrofonkabel, Stern-Quad, 4 C #16 Str TC (verzinntes Kupfer), Viskose & 85 % TC-Gewebe, Baumwollgeflecht, CPE-Ummantelung

…

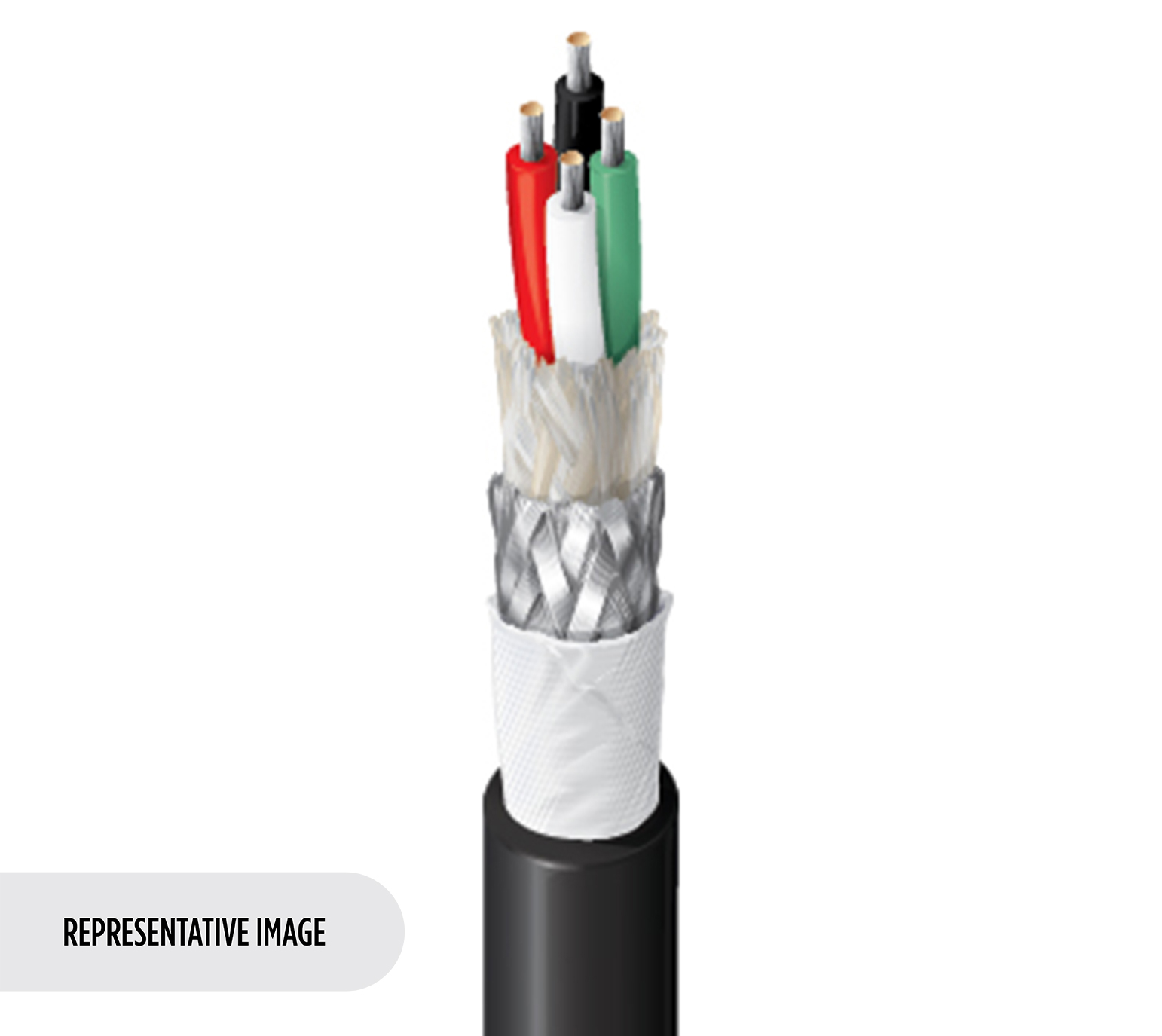

Mikrofonkabel, Stern-Quad, 4 Leiter 16 AWG (65 x 34) verzinntes Kupfer (hohe Leitfähigkeit), EPDM-Isolierung, Rayon® Gewebe, 85 % verzinnte Kupfergeflechtabschirmung, Baumwollgeflecht, CPE-Ummantelung
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Mikrofon für niedrige Frequenzen oder Musikinstrumente; symmetrisches analoges Audio; rauscharm für Umgebungen mit hohem EMI-Anteil

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Leiter 4 16 AWG 65x34 TC – verzinntes Kupfer (hohe Leitfähigkeit)
Isolierung
Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Leiter EPDM – Ethylen-Propylen-Dien-Monomer 0,031 Zoll (0,79 mm) 0,12 Zoll (3,0 mm) Schwarz, Weiß, Rot, Grün
Äußere Abschirmung
Abschirmungstyp Material Abdeckung
Geflecht Rayon® 20 %
Geflecht Verzinntes Kupfer (TC) 85 %
Äußere Ummantelung
Separator Material Nenndicke Nennwert Durchmesser
Baumwollgeflecht CPE – Chloriertes Polyethylen 0,043 Zoll (1,1 mm) 0,416 Zoll (10,6 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,416 Zoll (10,6 mm)

Elektrische Kenndaten
Elektrik
Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Leiter 4 Ohm/1000 Fuß 30 pF/Fuß (98 pF/m) 44 Ohm 52 % 5,6 Ampere pro Leiter bei 25 °C
Speisung
Nennspannung
600 V
Mechanische Kenndaten
Temperatur
Betrieb
-30 °C bis +60 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
4,1 Zoll (100 mm) 4,1 Zoll (100 mm)

Maximale Zugspannung

162 Pfund (73.5 kg)

Gewicht Kabelgebinde

111 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Entflammbarkeit/Brandverhalten

VW-1

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen

Vierfaches Anschlussschema: Die schwarzen und roten Drähte (oder Drähte, die einander direkt gegenüberliegen) werden miteinander verbunden, um einen Leiter zu bilden, und in ähnlicher Weise werden die weißen und grünen Drähte (oder die übrigen Drähte) miteinander verbunden, um den zweiten Leiter zu bilden.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.508 Revisionsdatum: 20.01.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC Fußnote
8407 010100 Schwarz Rolle 100 ft 612825206262
8407 010250 Schwarz Rolle 250 ft 612825206279 C
