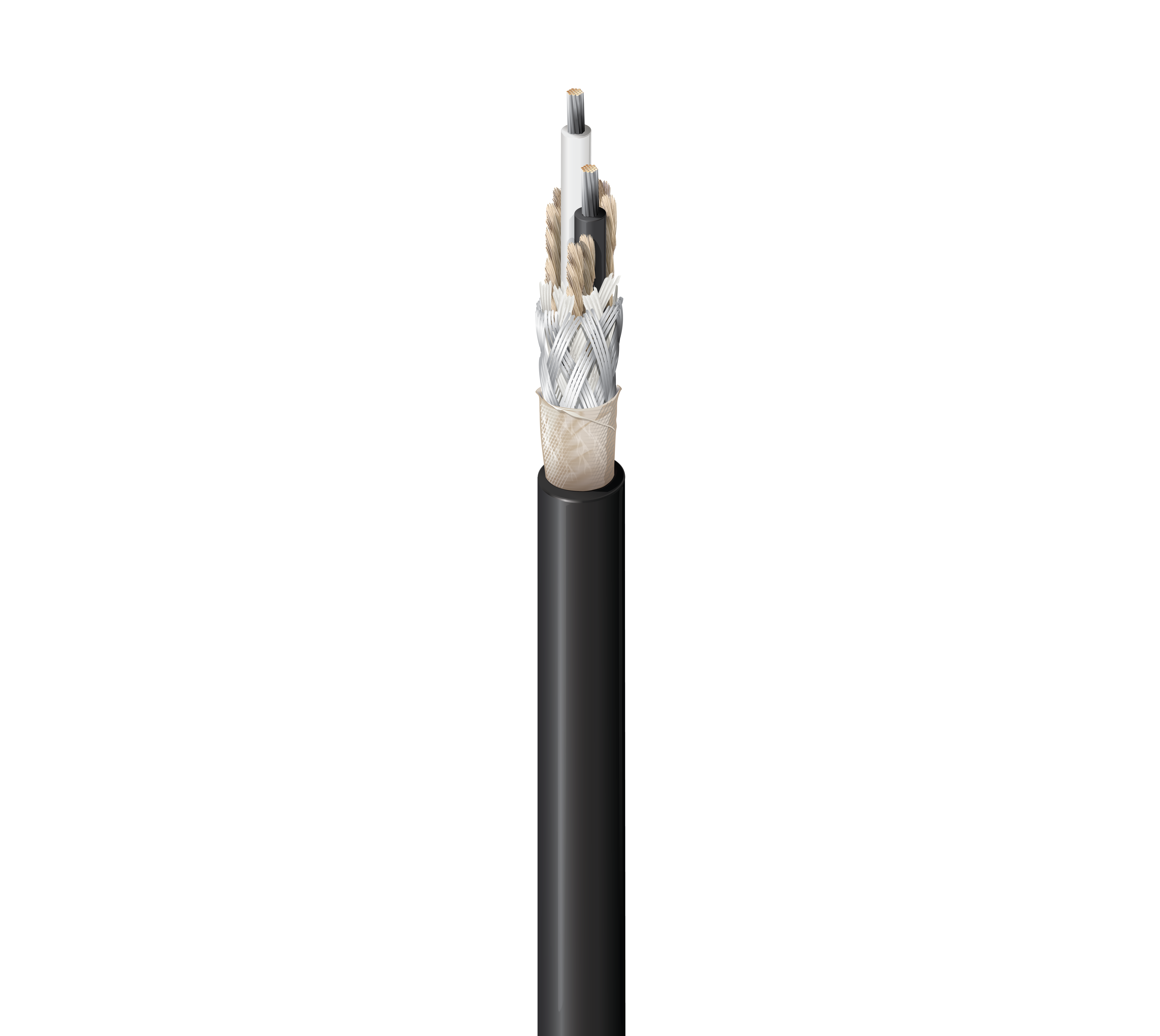

8412

Mikrofonkabel, 2 C #20 Str TC (verzinntes Kupfer), Viskose & 85 % TC-Gewebe, Baumwollgeflecht, EPDM-Abschirmung

…
Mikrofonkabel, 2 Leiter 20 AWG (26 x 34) verzinntes Kupfer (hohe Leitfähigkeit), EPDM-Isolierung, Rayon® Gewebe, 85 % verzinnte Kupfergeflechtabschirmung, Baumwollgeflecht, EPDM-Ummantelung
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Robust, einsatzbereites Mikrofon für Studio- oder Live-Performance; symmetrisches analoges Audio

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Leiter 2 20 AWG 26x34 TC – verzinntes Kupfer (hohe Leitfähigkeit)
Isolierung
Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Leiter EPDM – Ethylen-Propylen-Dien-Monomer 0,023 Zoll (0,58 mm) 0,083 Zoll (2,1 mm) Weiß, Schwarz
Äußere Abschirmung
Abschirmungstyp Material Abdeckung
Geflecht Rayon® 85 %
Geflecht Verzinntes Kupfer (TC) 85 %
Äußere Ummantelung
Separator Material Nenndicke Nennwert Durchmesser
Baumwollgeflecht EPDM – Ethylen-Propylen-Dien-Monomer 0,035 Zoll (0,89 mm) 0,262 Zoll (6,65 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,262 Zoll (6,65 mm)

Elektrische Kenndaten
Elektrik
Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Nennwert Impedanzeigenschaft Max. Bemessungsstrom
Leiter 10,6 Ohm/1000 Fuß 33 pF/Fuß (110 pF/m) 58 pF/Fuß (190 pF/m) 67 Ohm 4 Ampere pro Leiter @ 25 °C
Speisung
Nennspannung
600 V
Mechanische Kenndaten
Temperatur
Betrieb
-50 °C bis +90 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
2,6 Zoll (66 mm) 2,6 Zoll (66 mm)

Maximale Zugspannung

100 lbs (45 kg)

Gewicht Kabelgebinde

44 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

8412P

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.521 Revisionsdatum: 15.02.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC Fußnote
8412 010100 Schwarz Rolle 100 ft 612825206361
8412 010250 Schwarz Rolle 250 ft 612825206385
8412 010500 Schwarz Rolle 500 ft 612825206330 C
8412 010U500 Schwarz UnReel 500 ft 612825396987
8412 0101000 Schwarz Rolle 1.000 ft 612825206378 C
8412 010U1000 Schwarz UnReel 1.000 ft 612825206347
8412 0061000 Blau, hell Rolle 1.000 ft 612825206354 C
8412 0021000 Rot Rolle 1.000 ft 612825206316 C
8412 0041000 Gelb Rolle 1.000 ft 612825206323 C
