8423

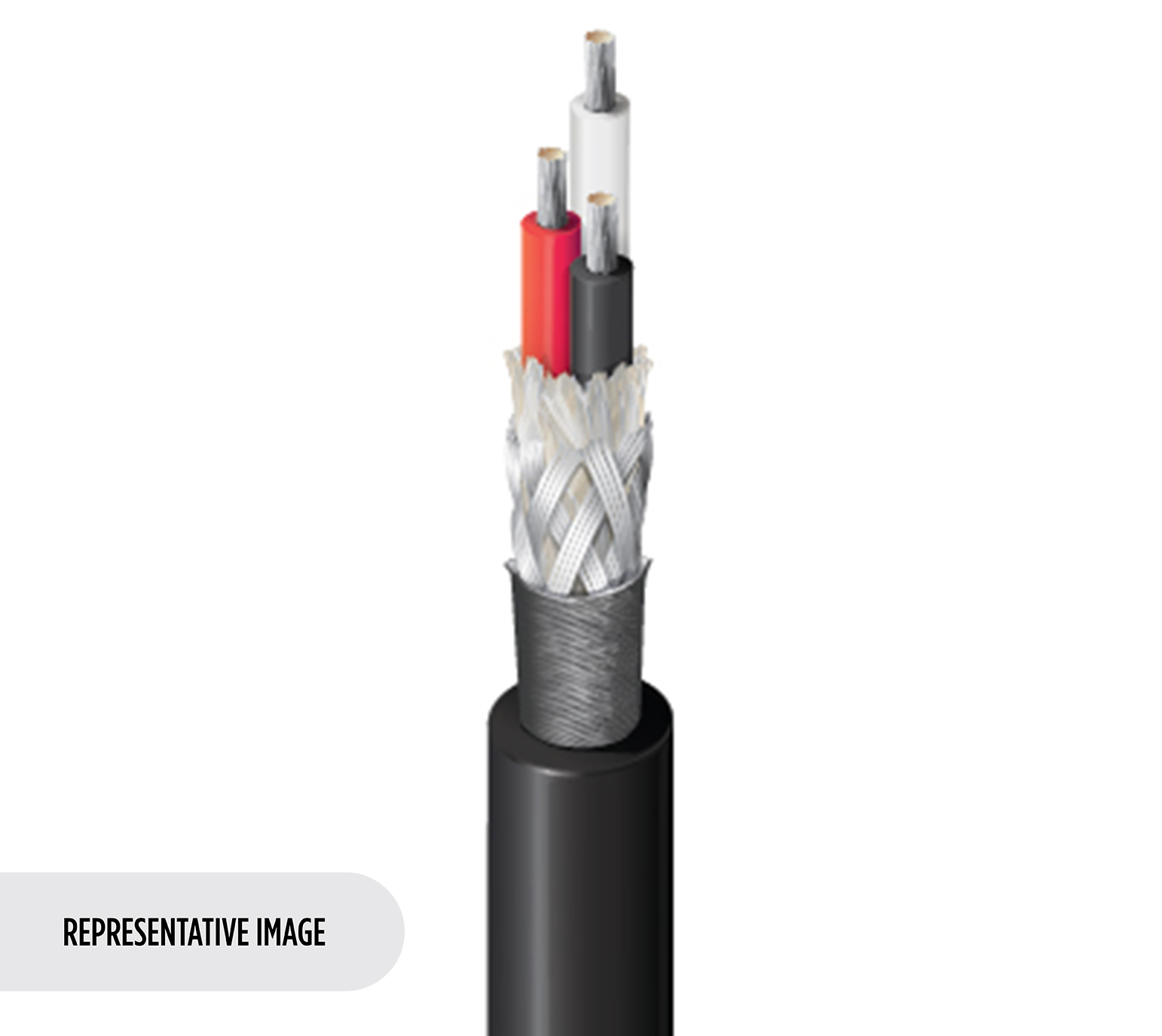

Mikrofonkabel, 3 C #20 Str TC (verzinntes Kupfer), Viskose & 85 % TC-Gewebe, Baumwollgeflecht, EPDM-Abschirmung

…
Mikrofonkabel, 3 Leiter 20 AWG (26 x 34) verzinntes Kupfer (hohe Leitfähigkeit), EPDM-Isolierung, Rayon® Gewebe, 85 % verzinnte Kupfergeflechtabschirmung, Baumwollgeflecht, EPDM-Ummantelung
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Robust, einsatzbereites Mikrofon für Studio- oder Live-Performance; symmetrisches analoges Audio

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Leiter 3 20 AWG 26x34 TC – verzinntes Kupfer (hohe Leitfähigkeit)
Isolierung
Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Leiter EPDM – Ethylen-Propylen-Dien-Monomer 0,023 Zoll (0,58 mm) 0,083 Zoll (2,1 mm) Weiß, Schwarz, Rot
Äußere Abschirmung
Abschirmungstyp Material Abdeckung
Geflecht Rayon® 83 %
Geflecht Verzinntes Kupfer (TC) 83 %
Äußere Ummantelung
Separator Material Nenndicke Nennwert Durchmesser
Baumwollgeflecht EPDM – Ethylen-Propylen-Dien-Monomer 0,040 Zoll (1,0 mm) 0,272 Zoll (6,91 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,272 Zoll (6,91 mm)

Elektrische Kenndaten
Elektrik
Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Nennwert Impedanzeigenschaft Max. Bemessungsstrom
Leiter 10,2 Ohm/1000 Fuß 30 pF/Fuß (98 pF/m) 55 pF/Fuß (180 pF/m) 52 Ohm 4 Ampere pro Leiter @ 25 °C
Speisung
Nennspannung
600 V
Mechanische Kenndaten
Temperatur
Betrieb
-50 °C bis +90 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
2,7 Zoll (69 mm) 2,7 Zoll (69 mm)

Maximale Zugspannung

88 lbs (40 kg)

Gewicht Kabelgebinde

53 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.512 Revisionsdatum: 20.01.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC Fußnote
8423 010100 Schwarz Rolle 100 ft 612825206569
8423 010500 Schwarz Rolle 500 ft 612825206590
8423 0101000 Schwarz Rolle 1.000 ft 612825206576 C
