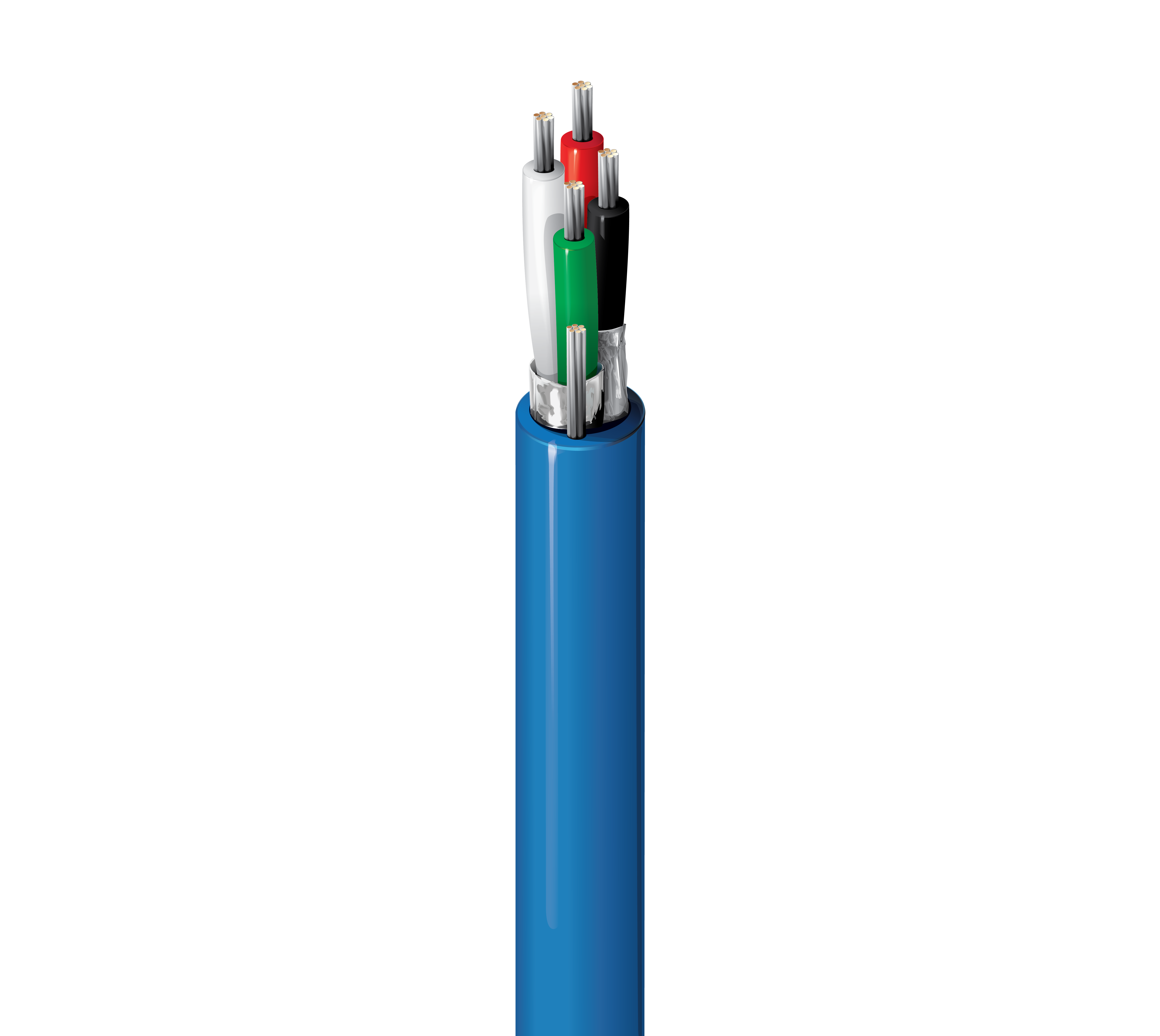

Audio & Instrumentierung, 22 AWG Litzenleiter (7 x 30) aus verzinntem Kupfer, verdrillte Paare, Polypropylen-Isolierung, einzeln geschirmt mit 100 % Beldfoil®-Abschirmung (100 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer, LSZH-Ummantelung.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Schiffsanwendungen; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Panelverdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	2	22 AWG	7x30	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PP - Polypropylene	0.009 in (0.23 mm)	0.046 in (1.2 mm)	Black & Red, Green & White

Innenabschirmung

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC	foil-out tape on each pair, one drain wire

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.034 in (0.86 mm)	0.196 in (4.98 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	18.2 Ohm/1000ft (59.7 Ohm/km)	18.38 Ohm/1000ft (60.30 Ohm/km)	35 pF/ft (110 pF/m)	62 pF/ft (200 pF/m)	45 Ohm	0.17 µH/ft (0.56 µH/m)	66%	2.8 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (CMG-LS)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
105°C	-30°C to +105°C

Biegeradius

Stationary Min.	Installation Min.
2.0 in (51 mm)	2.0 in (51 mm)

Maximale Zugspannung	42 lbs (19 kg)
Gewicht Kabelgebinde	24 lbs/1000ft (36 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innenbereich/Außenbereich, Innenbereich, nicht halogenisiert
Entflammbarkeit/Brandverhalten	UL 1685 FT4, IEEE 1202, IEC 60332-1-2, IEC 60332-3-22
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 800, CMG-LS
CEC/C(UL)-Compliance	CMG-ST1
IEEE-Compliance	Std. 45 Klausel 23
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
